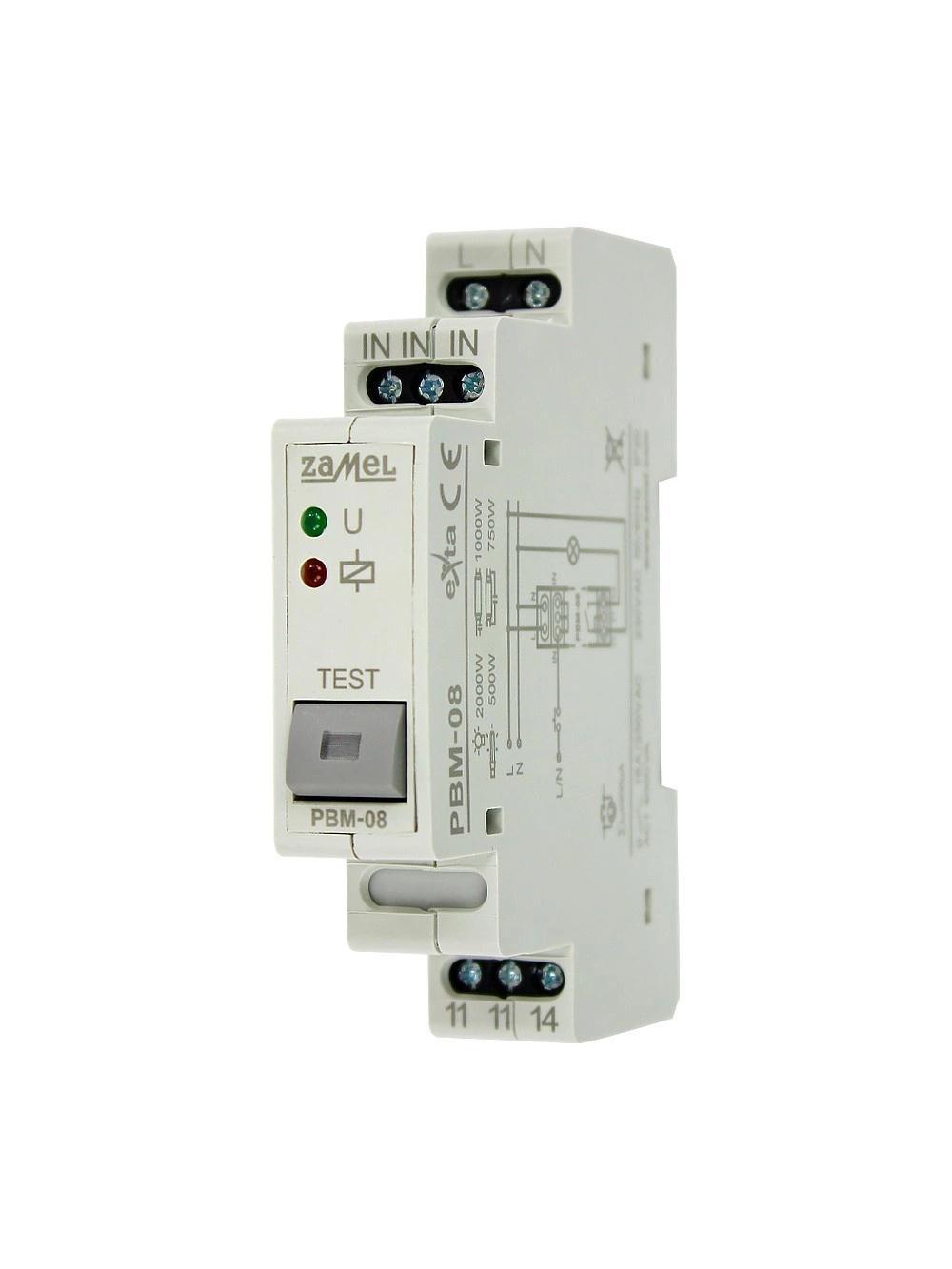

Przekaźnik bistabilny z przyciskiem

ZAMEL PBM-08

• Bistabilne (dwustanowe) sterowanie oświetleniem
• Wyzwalanie układu z przewodu L lub N
• Wyjście przekaźnikowe - jeden styk zwierny o maksymalnej obciążalności 16 A
• Kontrolka napięcia zasilania - dioda LED zielona
• Praca z wieloma przyciskami jednobiegunowymi podświetlanymi
• Obudowa jednomodułowa montowana na szynie TH-35
• Kontrolka stanu przekaźnika - dioda LED czerwona
• Dwużyłowa instalacja sterująca
• Możliwość pracy jako przycisk bistabilny typu ON/OFF w szafach sterujących

Zestaw składa się z

• 1 szt. Przekaźnik bistabilny PBM-08
• Instrukcja obsługi w języku polskim

• Przekaźnik bistabilny PBM-08 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych.

• Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych.

• Urządzenie znajduje także zastosowanie jako przycisk modułowy sterujący urządzeniami bezpośrednio z rozdzielni.

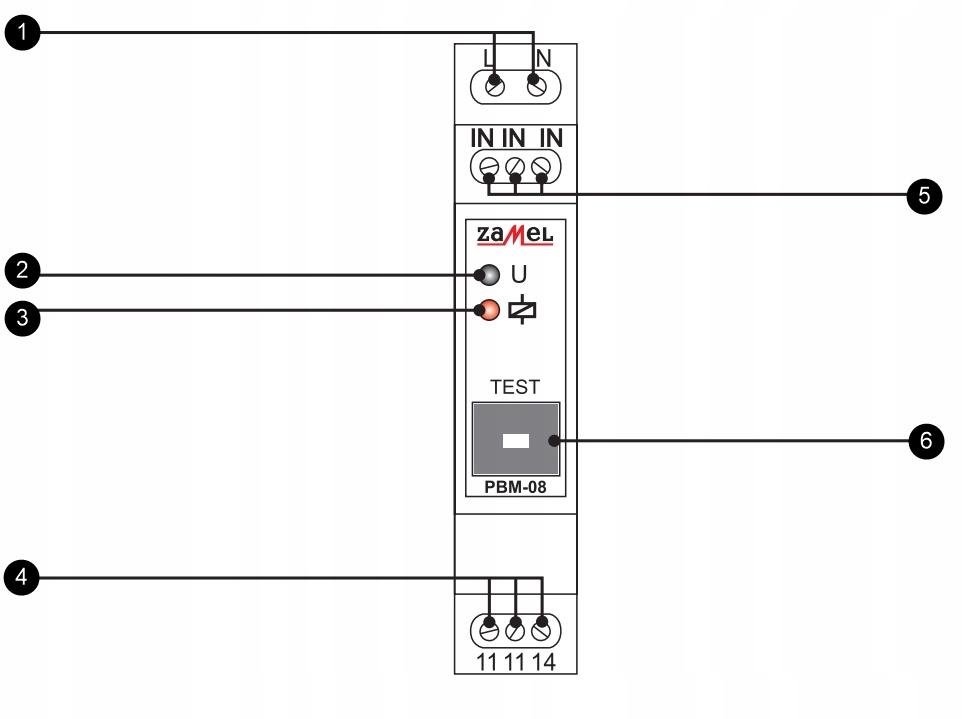

Opis przekaźnika

1. Zaciski zasilające (L, N)
2. Kontrolka napięcia zasilania
3. Kontrolka stanu przekaźnika
4. Zaciski wyjściowe przekaźnika ( 11, 11, 14)
5. Zaciski układu wyzwalania
6. Test przekaźnika

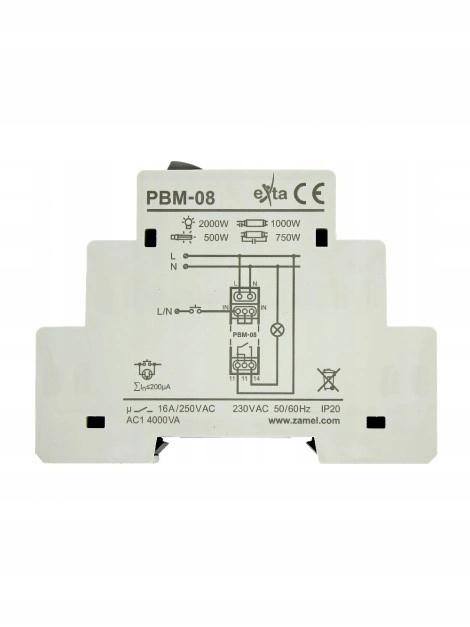

Dane techniczne:

• Sposób montażu: Szyna DIN
• Znamionowe napięcie zasilania: 230 V
• Liczba kanałów: 1
• Parametry styków przekaźnika: 16 A / 250 V AC1 4000 VA
• Stopień ochrony obudowy: IP20

Montaż

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować urządzenie PBM-08 w rozdzielni na szynie TH 35.

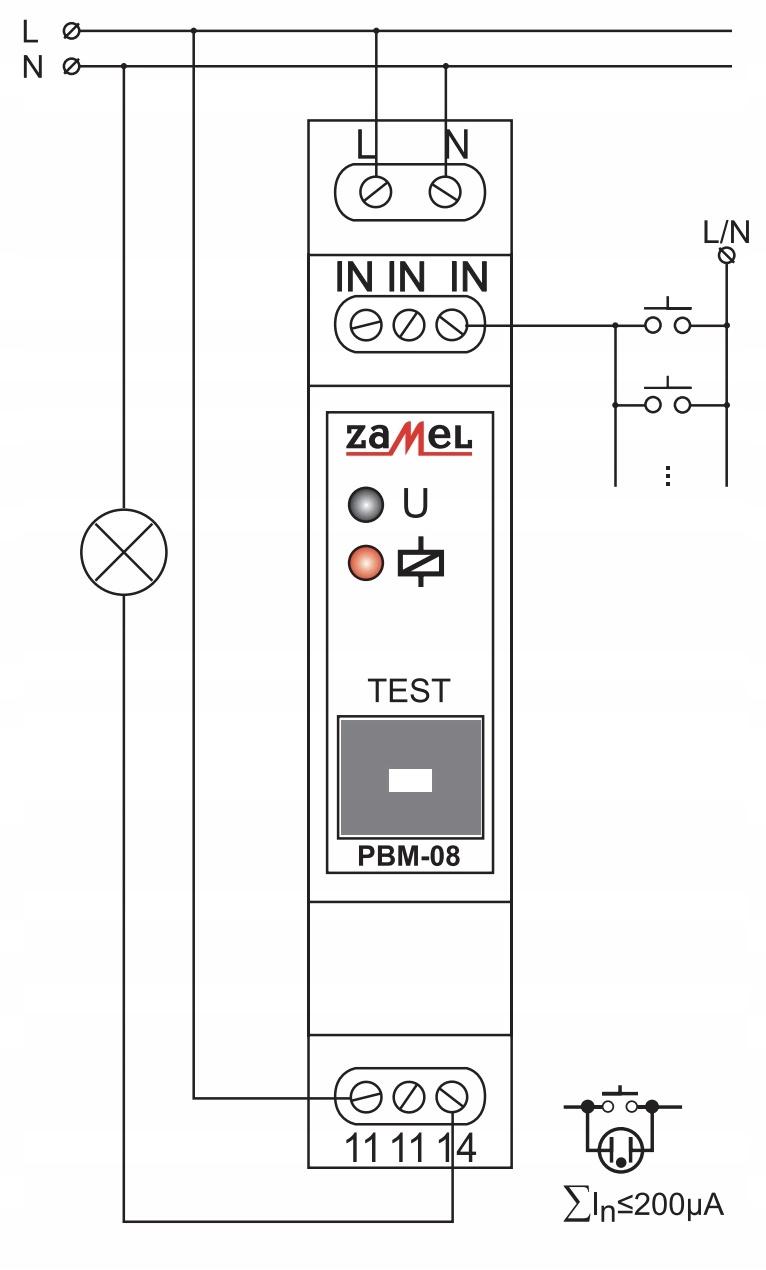

4. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
5. Załączyć obwód zasilania.
6. Naciskając kilkakrotnie przycisk TEST sprawdzić poprawność działania przekaźnika.
