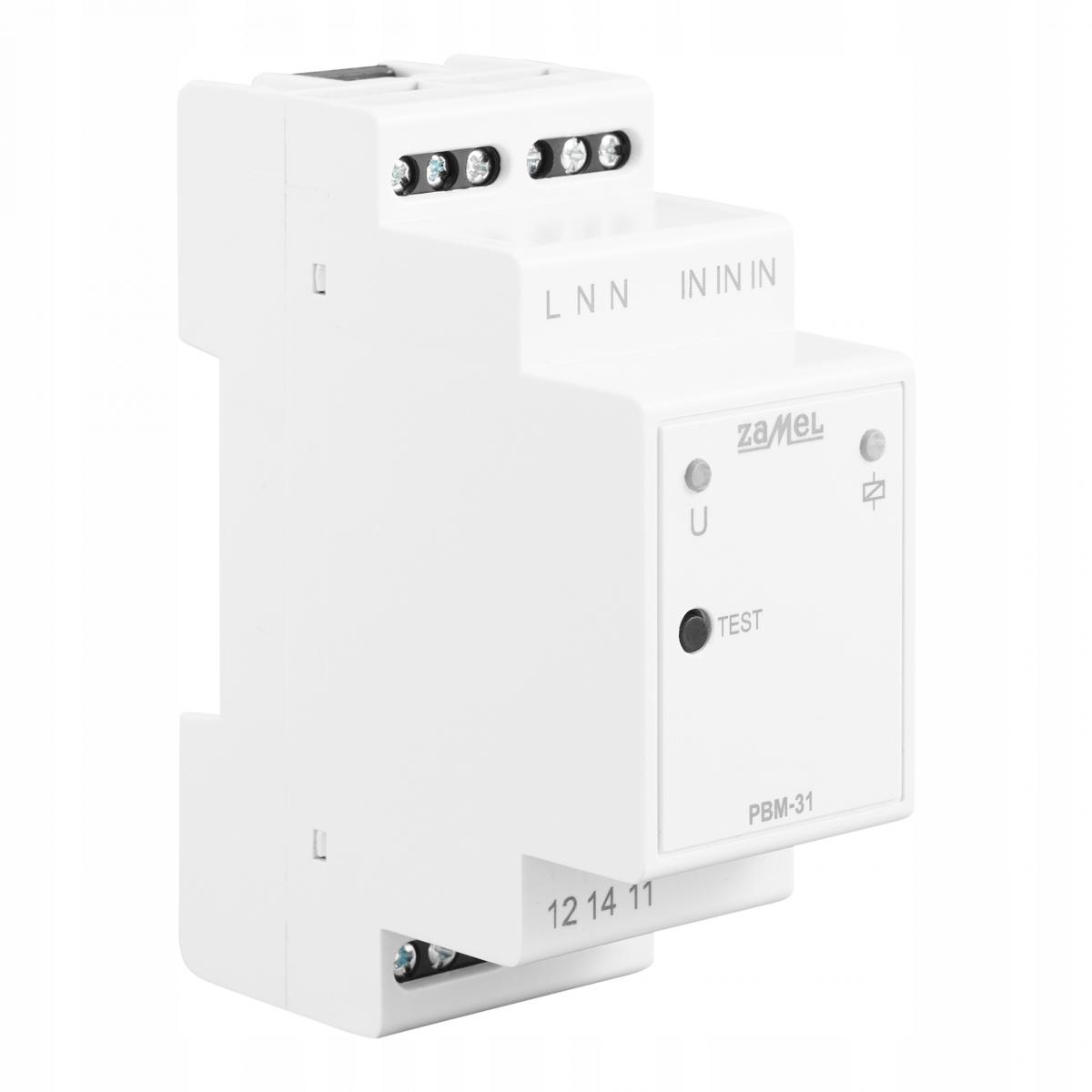

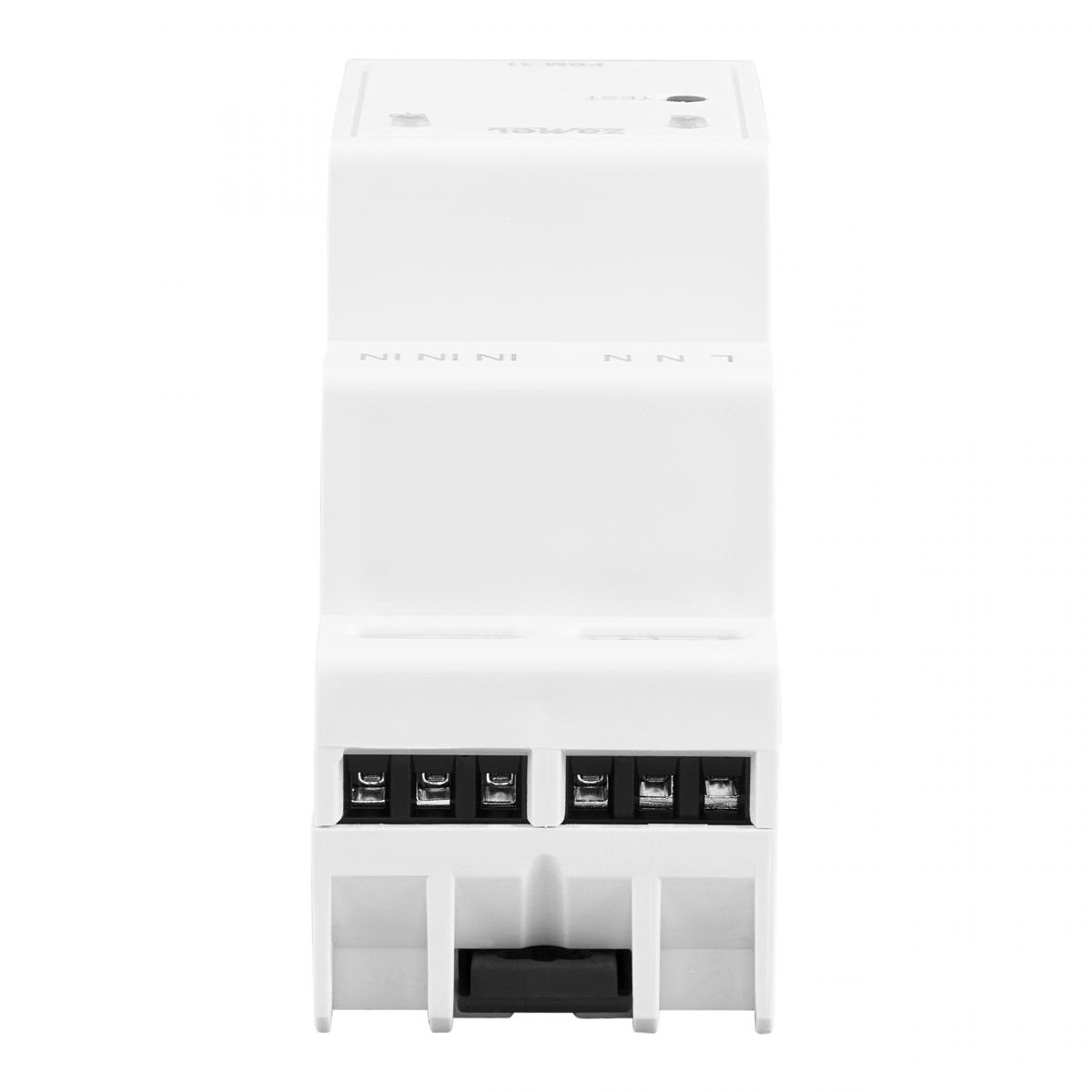

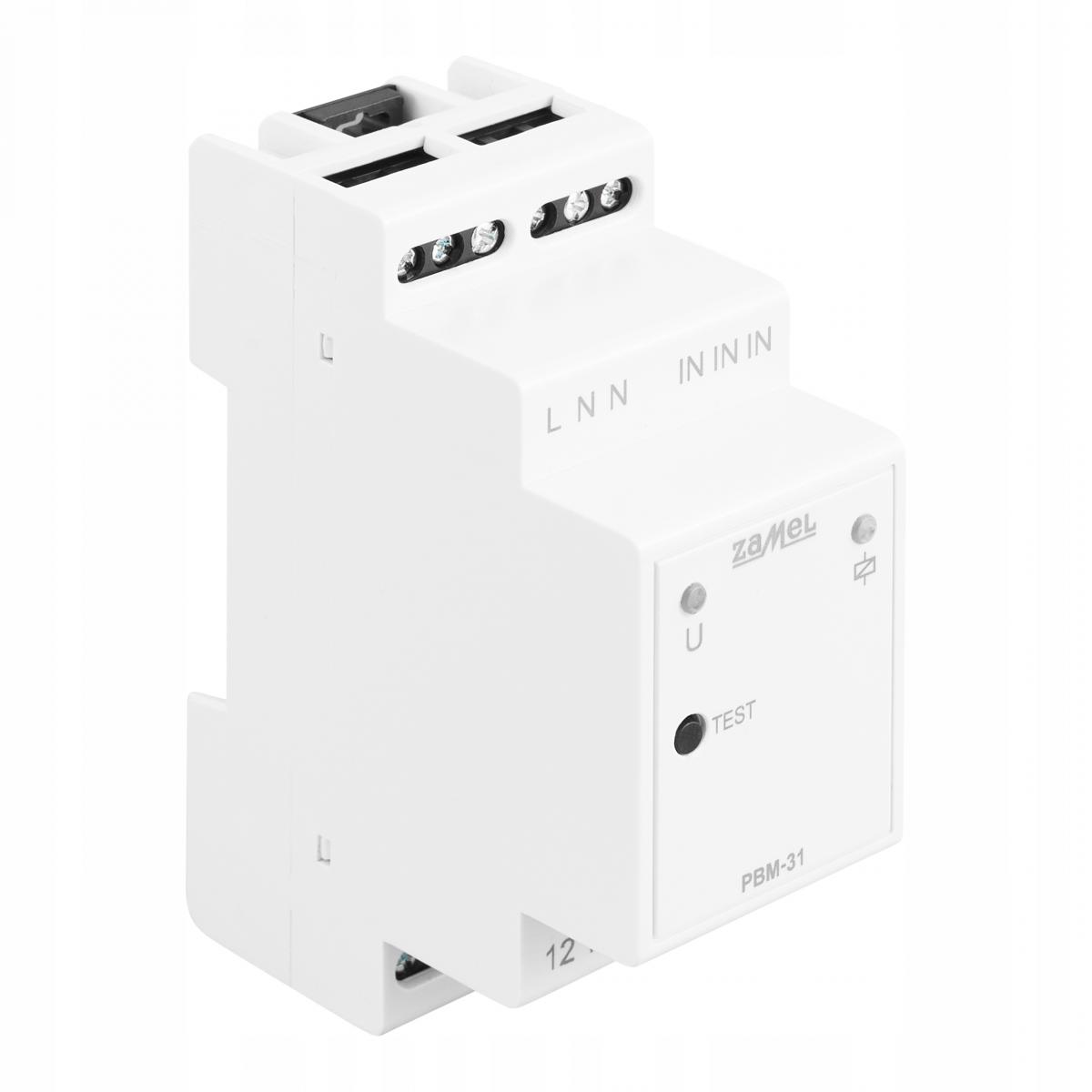

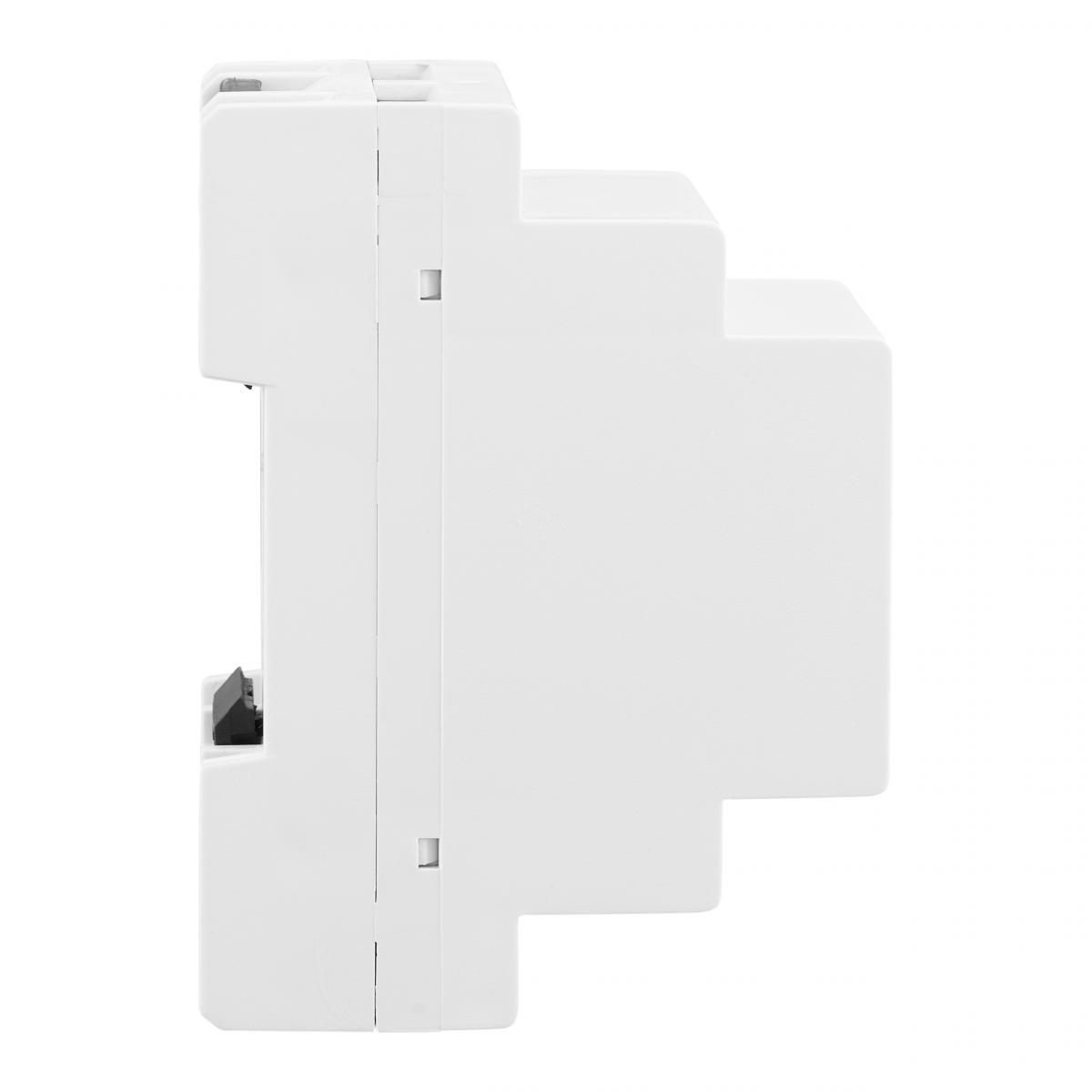

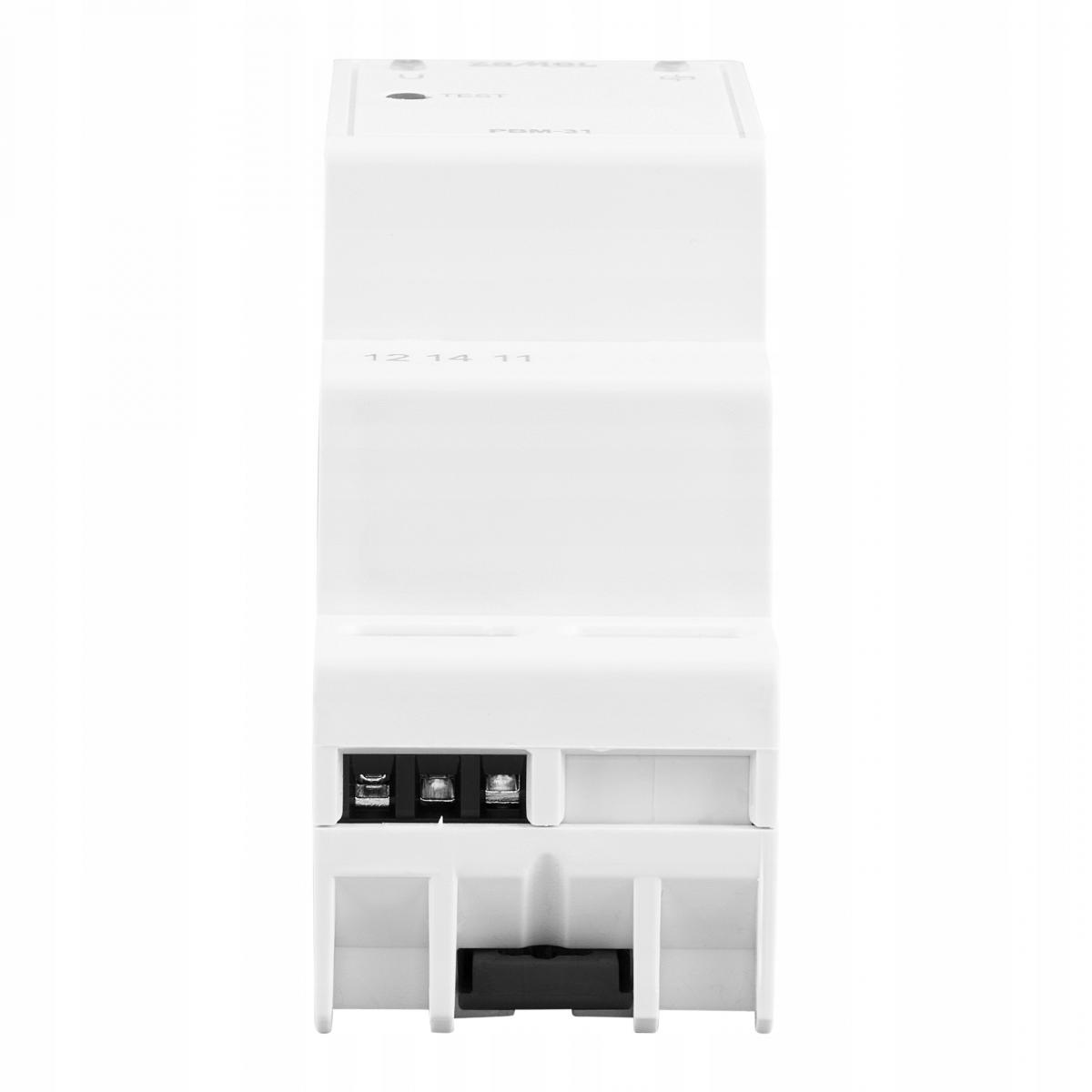

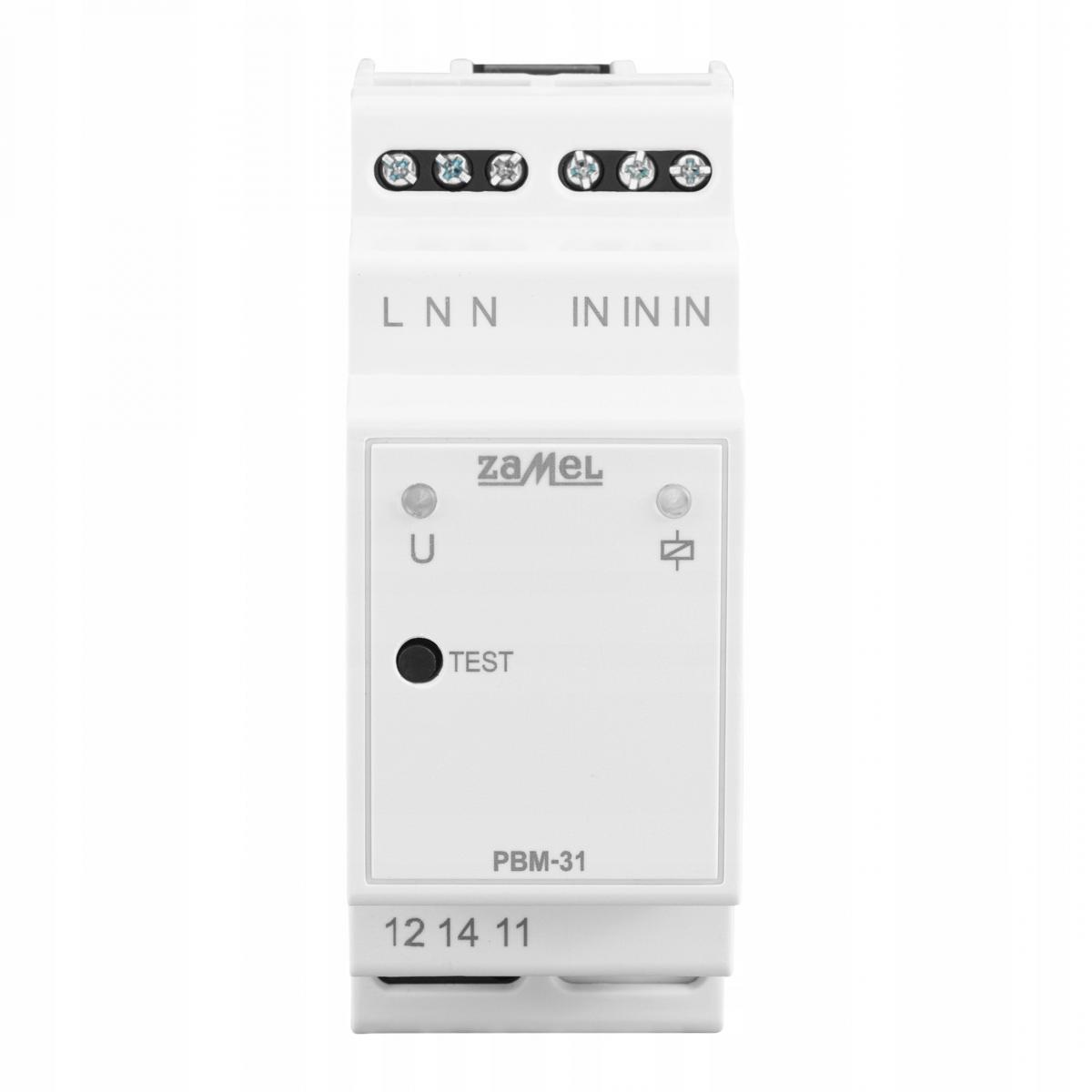

Przekaźnik bistabilny impulsowy przełączany w zerze, 230V AC, Zamel PBM-31

Przekaźnik impulsowy (bistabilny) PBM-31 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Może więc z powodzeniem zastąpić układ łączników schodowych i krzyżowych upraszczając instalację (mniejsza ilość przewodów). Kolejne naciśnięcia dowolnego z przycisków powoduje załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych przekaźnika.

Dodatkowo, zastosowana w nim technologia, umożliwia przełączanie styków przekaźnika i załączenie obciążeń przy przejściu sinusoidy napięciowej przez punkt zerowy (wartość chwilowa napięcia na wyjściu w momencie przełączenia przekaźnika wynosi 0 V w stosunku do potencjału neutralnego). Dzięki takiemu sterowaniu unikamy negatywnych efektów pojawiających się podczas procesu komutacji. Przekaźnik umożliwia podłączenie obciążeń LED dużej mocy, a także świetnie radzi sobie z obciążeniami indukcyjnościowymi.

Podstawowe cechy produktu

• Bistabilne (dwustanowe) sterowanie oświetleniem – idealnie sprawdzi się do sterowania oświetleniem biur, hal fabrycznych lub magazynowych,
• Wyzwalanie impulsem zewnętrznym.
• Przekaźnik załączany przy zerowej wartości napięcia (ZVS) i zerowej wartości prądu (ZCS).
• Nie wymaga minimalnej wartości obciążenia.
• Przełączenie obwodu w warunkach ZVS i ZCS ogranicza ilość generowanych zakłóceń komutacyjnych i poprawia wyniki kompatybilności elektromagnetycznej EMC całego układu w jakim zastosowano przekaźnik.

Montaż

Niezbędne narzędzia i materiały : dostęp do rozdzielni, śrubokręt / wkrętarka, przewód o średnicy maksymalnie 2,5 mm² do podłączenia zasilania, zalecane uprawnienia SEP 1kV.

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować urządzenie PBM 31 w rozdzielni na szynie TH 35.

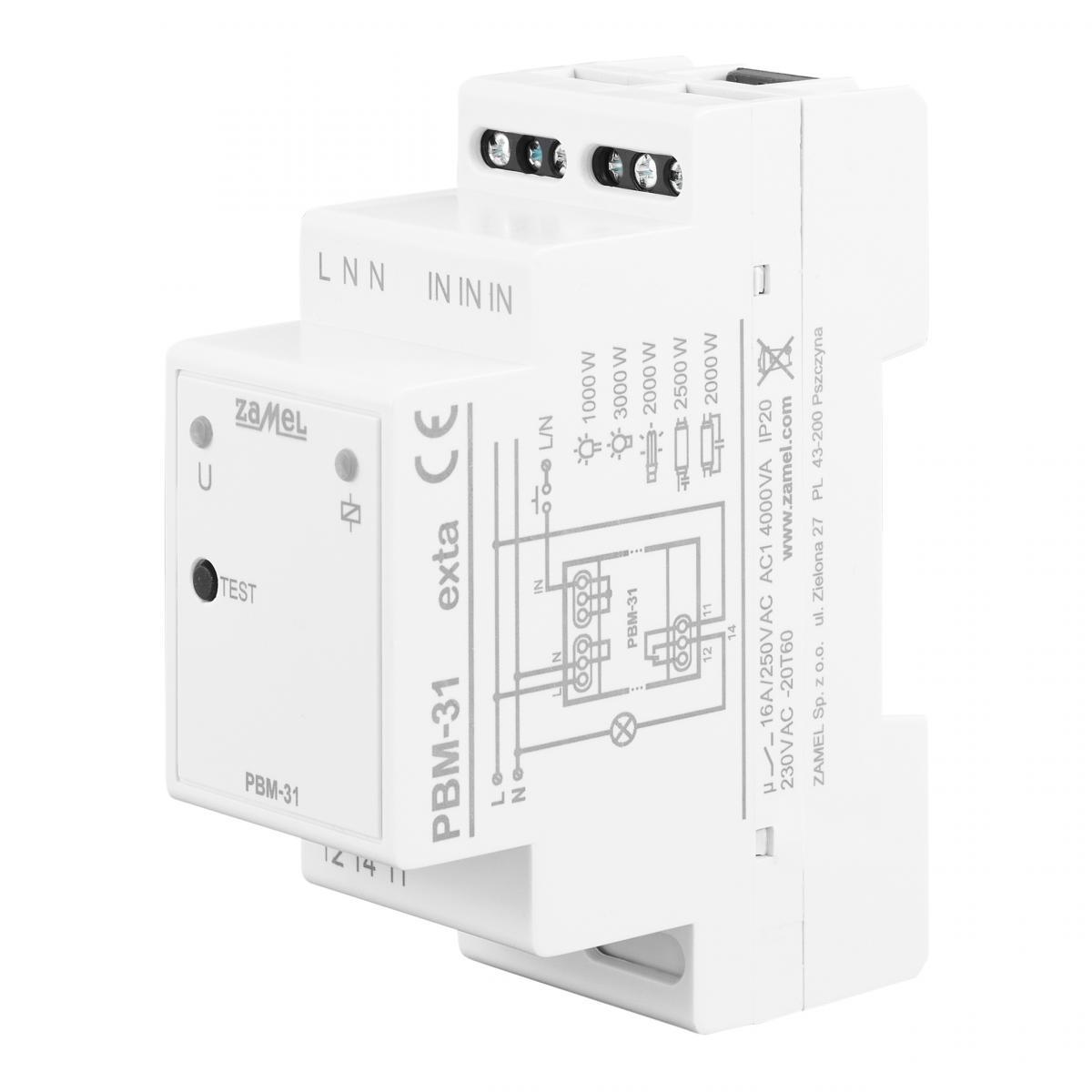

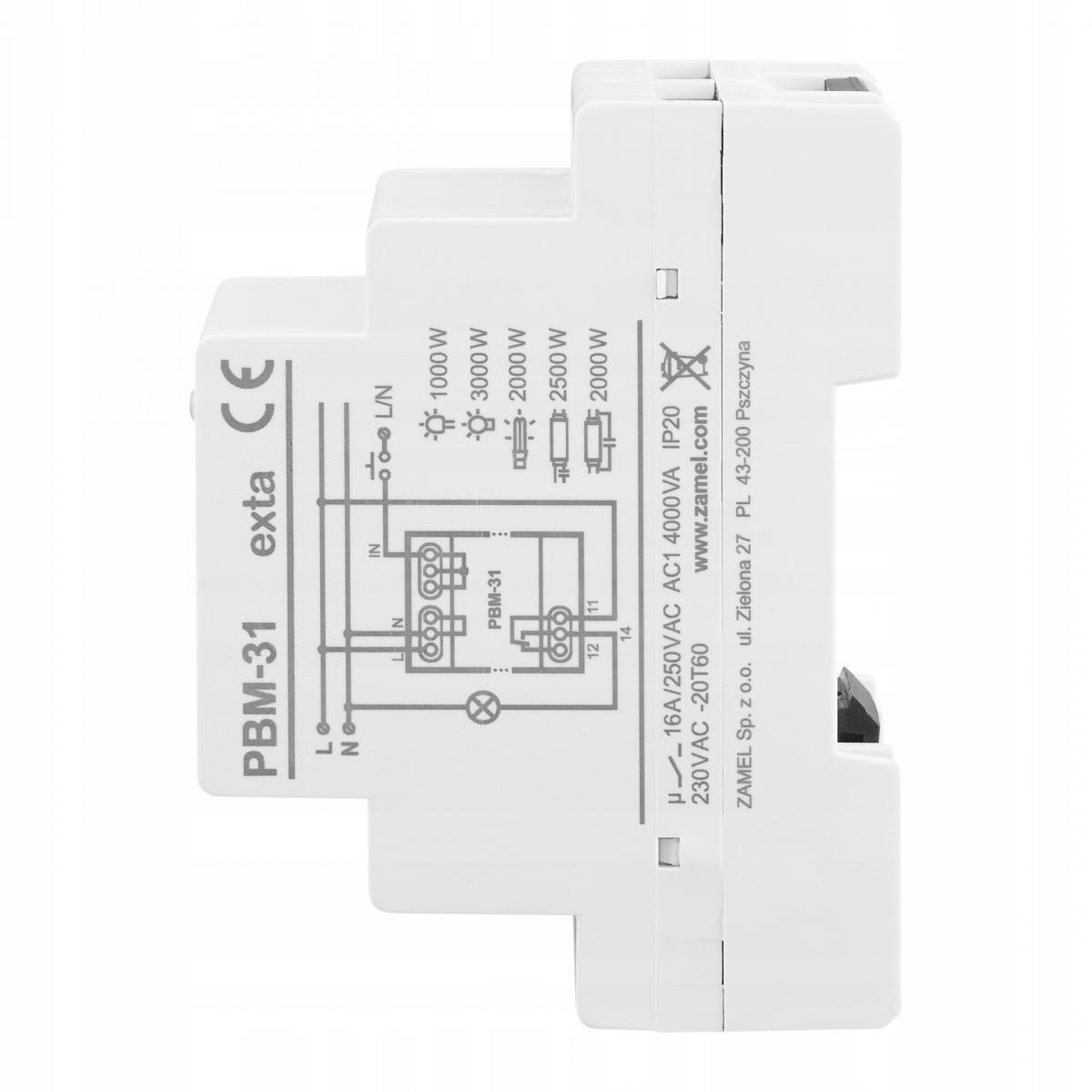

4. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
5. Załączyć obwód zasilania.
6. Naciskając kilkakrotnie przycisk TEST sprawdzić poprawność działania przekaźnika.

Urządzenie po podaniu napięcia zasilającego jest gotowe do pracy. Poprawność działania przekaźnika można sprawdzić naciskając kilkakrotnie przycisk TEST znajdujący się na panelu przednim - układ powinien załączać i wyłączać obciążenie podłączone do jego zacisków wyjściowych.

• Zawartość opakowania
• Urządzenie PBM-31 - 1 sztuka.
• Instrukcja obsługi - 1 sztuka
