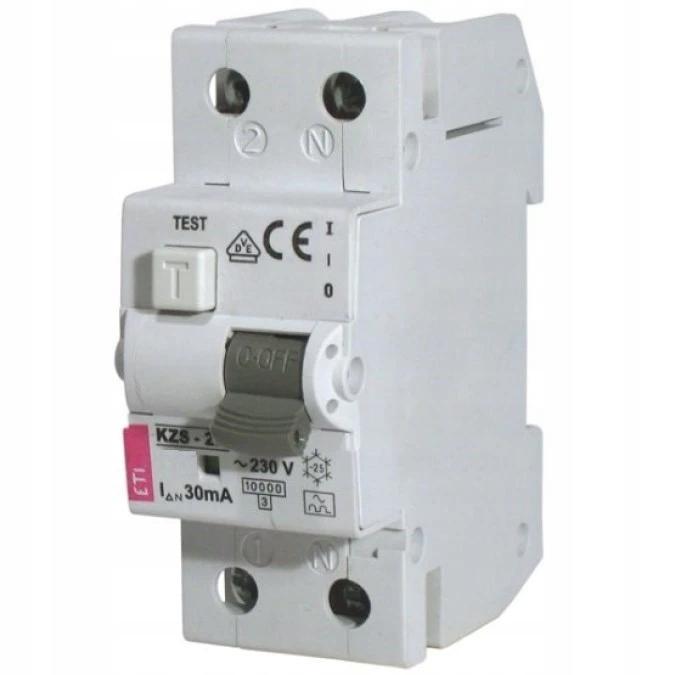

Wyłącznik różnicowo-nadprądowy 2P 20A B 0,03A typ A KZS-2M 002173205

⭐️JAKOŚĆ ZAPEWNIA ETI POLAM⭐️

Marka: ETI Polam

Numer artykułu: 002173205

Kategoria: Wyłączniki różnicowoprądowe z członem nadprądowym

Niezawodne i sprawdzone wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym KZS Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym służy do ochrony przed porażeniem prądem elektrycznym na skutek bezpośredniego lub pośredniego dotyku z częściami pod napięciem, jak również do ochrony urządzeń przed ewentualnym zagrożeniem pożarowym z powodu uszkodzenia izolacji. Zapewniają ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych.

Wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym są stosowane w sieciach TN-S, TN-C-S, TT i IT, gdzie przewód zerowy i uziemienie są rozdzielone. Parametry techniczne Numer katalogowy: Indywidualny numer indentyfikacyjny nadany przez producenta. 002173205 Symbol artykułu: Typ produktu określony przez producenta.

KZS-2M A B20∕0.03 Nazwa klasy: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym służy do ochrony przed porażeniem prądem elektrycznym na skutek bezpośredniego lub pośredniego dotyku z częściami pod napięciem, jak również do ochrony urządzeń przed ewentualnym zagrożeniem pożarowym z powodu uszkodzenia izolacji. Zapewniaja również ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych.

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym Znamionowy prąd różnicowy (mA): 30 Prąd znamionowy (A): Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza. 20 Typ: - Typ AC - wrażliwy na przemienny prąd różnicowy. - Typ A - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC.

- Typ A G∕KV - wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC, o gwarantowanym czasie przetrzymywania co najmniej 10 ms; nadajace sie do obwodow odbiorczych o dużym przejściowym pradzie rożnicowym. - Typ B (oznaczenie KZS-4M 2p) - wrażliwy na prądy różnicowe przemienne, pulsujące i wygładzone prądy DC. Wartości zadziałania do 1 kHz.

A Charakterystyka wyzwalania: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym powinny mieć taką charakterystykę działania, aby zapewniały odpowiednie zabezpieczenie obwodu, nie powodując przedwczesnego lub opóźnionego zadziałania.

Znormalizowane zakresy zadziałania bezzwłocznego: - Typ B (Powyżej 3 I n do 5 I n włącznie) - Typ C (Powyżej 5 I n do 10 I n włącznie) B Prąd zwarciowy (kA): Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.

10 Napięcie znamionowe AC (V): Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

240 Częstotliwość znamionowa (Hz): Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat. 50∕60 Czas wyzwolenia: bezzwłoczny Temperatura otoczenia (˚C): Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do 40 Ilość biegunów: Wersja wykonania danego łącznika modułowego: dwu i czterobiegunowe. 2 Ilość modułów: Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów. 2 Przyłączalność przewodu (mm 2 ): Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm 2 .

1 do 25 Strona bieguna N: prawy Stopień ochrony IP: Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529. IP20 Funkcja: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym, RCBO (ang.

Wskaźnik rzeczywistej pozycji styków głównych dla łatwiejszej identyfikacji czy RCBO znajduje się w pozycji ON (Zał.) czy OFF (Wył.). Zabezpieczenie zacisków przed dotykiem części pod napięciem. Konstrukcja zacisków umożliwia stosowanie izolowanych szyn zbiorczych zarówno na zaciskach górnych jak i dolnych.

Oznaczenie “ON∕OFF” na dźwigni załączającej. Możliwość plombowania dźwigni w pozycji "Zał." i "Wył." Możliwość montażu styków pomocniczych PS KZS-2M∕4M (002159500).

Rysunek wymiarowy ETIsON Curves Fukcjonalności programu: generowanie i wykreślanie charakterystyk t∕I urządzeń zabezpieczających regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń analizowanie selektywności między urządzeniami zabezpieczającymi symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji sporządzanie raportów do dokumentacji projektowej Sprawdź jakie to proste!

➡️ Specyfikacja techniczna

✅ Częstotliwość [Hz]: 50

✅ Głębokość wbudowania [mm]: 42,5

✅ Prąd znamionowy [A]: 20

✅ Napięcie znamionowe [V]: 230

✅ Charakterystyka wyzwalania: B

✅ Liczba biegunów: 2

✅ Znamionowy prąd różnicowy [A]: 0,03

✅ Czułość: A

✅ Szerokość wyrażona liczbą modułów: 2

✅ Stopień ochrony (IP): IP20

✅ Jednocześnie rozłączany biegun N: Tak

✅ Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]: 10
