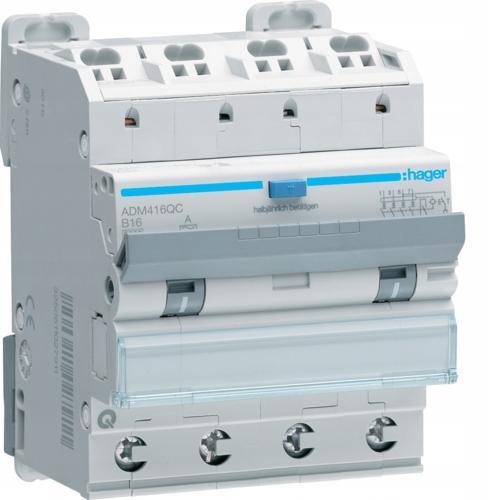

Hager, RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 16A/30mA Typ A QuickConnect, ADM416QC

Konstrukcja

• Liczba biegunów chronionych: 4
• Liczba biegunów: 4 P
• Układ biegunów: 4 P
• Montaż: Szyna DIN
• Charakterystyka wyzwalania: B

Funkcje

• Z rozłączanym biegunem N: nie
• Zaplombowany: tak

Kompatybilność

• Zgodność z montażem szynowym DIN: tak

Elementy sterujące i wskaźniki

• Ze wskaźnikiem pozycji styku: tak
• Ze wskazaniem błędu: tak

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC

Napięcie

• Wartość wytrzymałości dielektrycznej częstotliwości zasilania: 2 kV
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV

Prąd

• Znamionowy prąd różnicowy dI: 30 mA
• Prąd znamionowy In: 16 A
• Znamionowy prad wyładowczy (In 8/20µs): 3 kA
• Znamionowa zdolność załączania i wyłączania Im: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 In
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 61 009-1: 6 kA
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 61 009-1: 6 kA
• Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 61 009-1: 6 kA

Prąd / Temperatura

• Prąd znamionowy w temperaturze -25°C: 19,4 A
• Prąd znamionowy w temperaturze -20°C: 19,1 A
• Prąd znamionowy w temperaturze -15°C: 18,9 A
• Prąd znamionowy w temperaturze -10°C: 18,6 A
• Prąd znamionowy w temperaturze -5°C: 18,3 A
• Prąd znamionowy w temperaturze 0°C: 18 A
• Prąd znamionowy w temperaturze 5°C: 17,6 A
• Prąd znamionowy w temperaturze 10°C: 17,3 A
• Prąd znamionowy w temperaturze 15°C: 17 A
• Prąd znamionowy w temperaturze 20°C: 16,7 A
• Prąd znamionowy w temperaturze 25°C: 16,3 A
• Prąd znamionowy w temperaturze 30°C: 16 A
• Prąd znamionowy w temperaturze 35°C: 15,6 A
• Prąd znamionowy w temperaturze 40°C: 15,2 A
• Prąd znamionowy w temperaturze 45°C: 14,9 A
• Prąd znamionowy w temperaturze 50°C: 14,4 A
• Prąd znamionowy w temperaturze 55°C: 14 A
• Prąd znamionowy w temperaturze 60°C: 13,6 A

Współczynnik korekcyjny prądu

• Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 0,8
• Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,8
• Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,7
• Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,6

Częstotliwość

• Częstotliwość (zakres do ETIM): 50 Hz

Moc

• Całkowite straty mocy dla prądu znamionowego: 10,9 W
• Straty mocy na biegun dla prądu znamionowego: 2,8 W

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 2000
• Wytrzymałość mechaniczna (liczba cykli): 4000

Wymiary

• Głębokość produktu: 70 mm
• Wysokość produktu: 84 mm
• Szerokość produktu: 71 mm

Instalacja / Montaż

• Moment dokręcający: 2 Nm
• Pozycja montażowa produktu 360°: tak

Podłączenie

• Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 16 mm²
• Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 25 mm²
• Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1,5 / 4 mm²
• Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1,5 / 4 mm²
• Nominalny moment obrotowy dolny zacisk: 2 Nm

Przewód

• Długość przewodnika (m) użytego do testu cieplnego zgodnie z normą produktową: 1 m
• Przekrój przewodnika (mm²) użytego do testu cieplnego zgodnie z normą produktową: 2,5 mm²

Wyposażenie

• Selektywność: nie
• Akcesoria dodatkowe: tak
• Pokrywa zacisków: nie
• Przeźroczysta osłona pola opisowego: tak

Norma

• Norma: EN 61009-1
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20
• Typ wyłącznika różnicowoprądowego: A

Warunki użytkowania

• Temperatura robocza: -25…40 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Klasa ograniczenia energii I²t.: 3
• Temperatura przechowywania/transportu: -55…70 °C

Temperatura

• Temperatura kalibracji: 30 °C
• Temperatura powietrza w trakcie testu cieplnego zgodnie z normą produktową: 24,6 °C
• Maks. dopuszczalna temp. elementów dostępnych (dotykane w trakcie eksploatacji): 74,8 °C
• Maksymalna dopuszczalna temperatura elementów dostępnych (elementy obsługowe): 52 °C
• Maks. dopuszczalna temp. elementów dostępnych (nie dotykane w tr. eksploatacji): 95,1 °C
• Maksymalna dopuszczalna temperatura zacisków: 72,1 °C
• Granica wzrostu temp. elementów dostępnych (elementy obsługowe): 25 K
• Granica wzrostu temp. elementów dostępnych (nie dotykane w tr. eksploatacji): 60 K
• Granica wzrostu temp. elementów dostępnych (dotykane w trakcie eksploatacji): 40 K
• Granica wzrostu temperatury zacisków zgodnie z wymogami normy produktowej: 65 K
• Wzrost temp. elementów dostępnych dla pradu znam. (elementy obsługowe): 12 K
• Wzrost temp. elementów dostępnych dla pradu znam. (nie dotykane w tr. ekspl.): 55,1 K
• Wzrost temp. elementów dostępnych dla pradu znam. (dotykane w tr. eksploatacji): 34,8 K
• Wzrost temperatury zacisków przy przepływie pradu znamionowego In: 32,1 K
