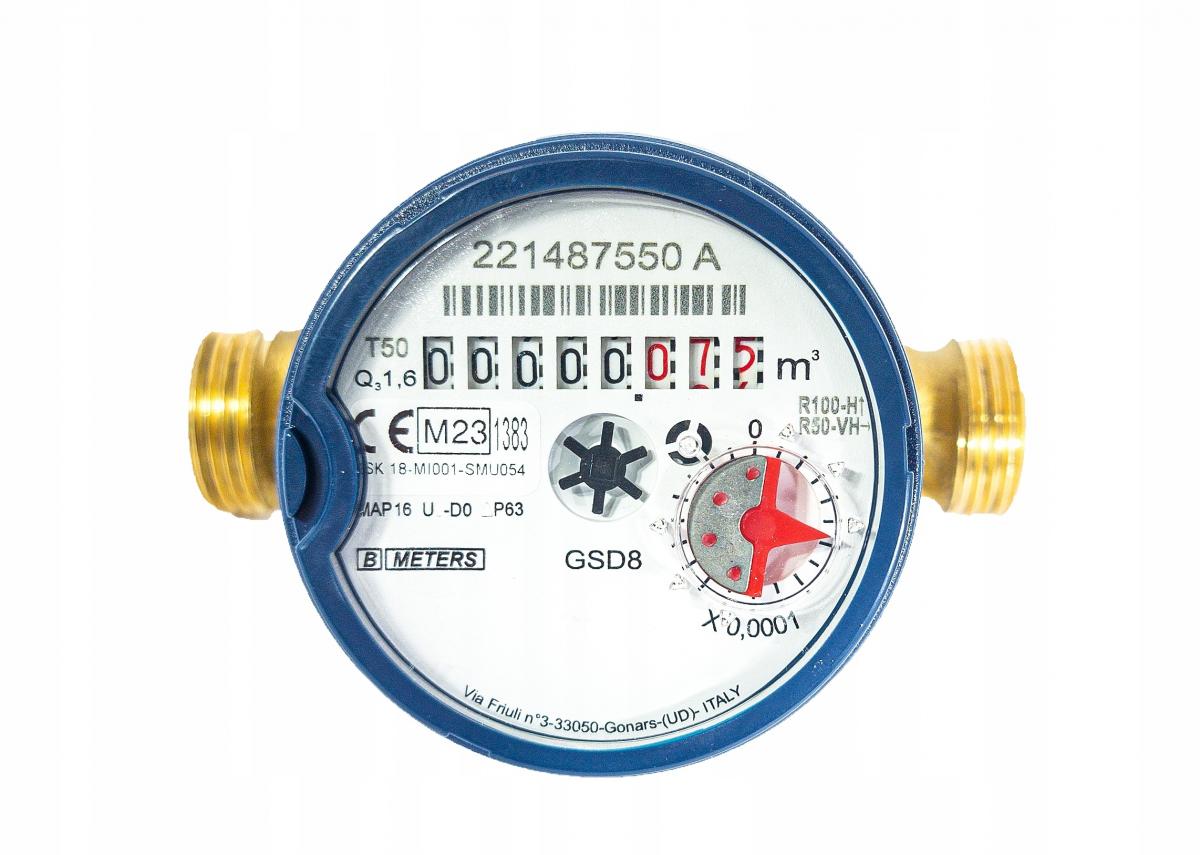

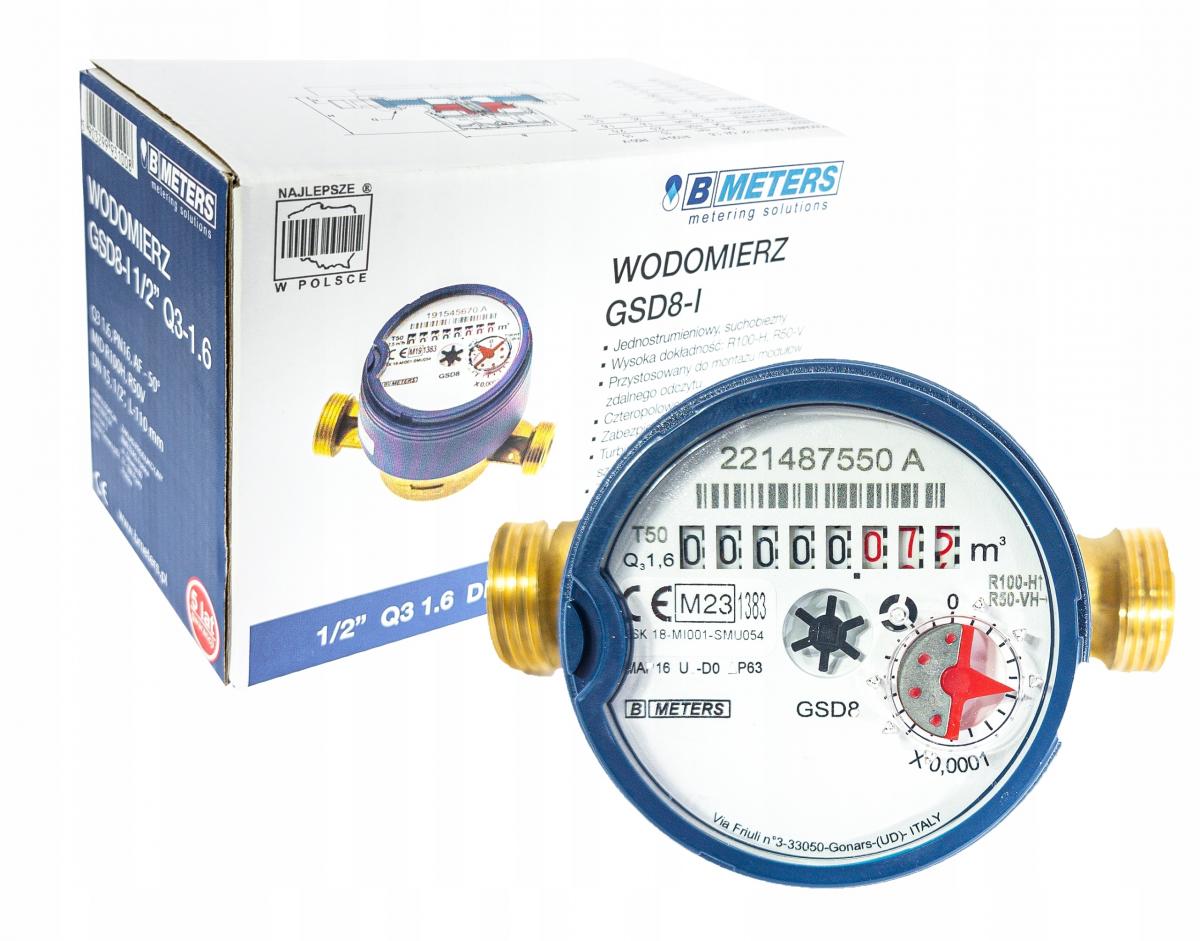

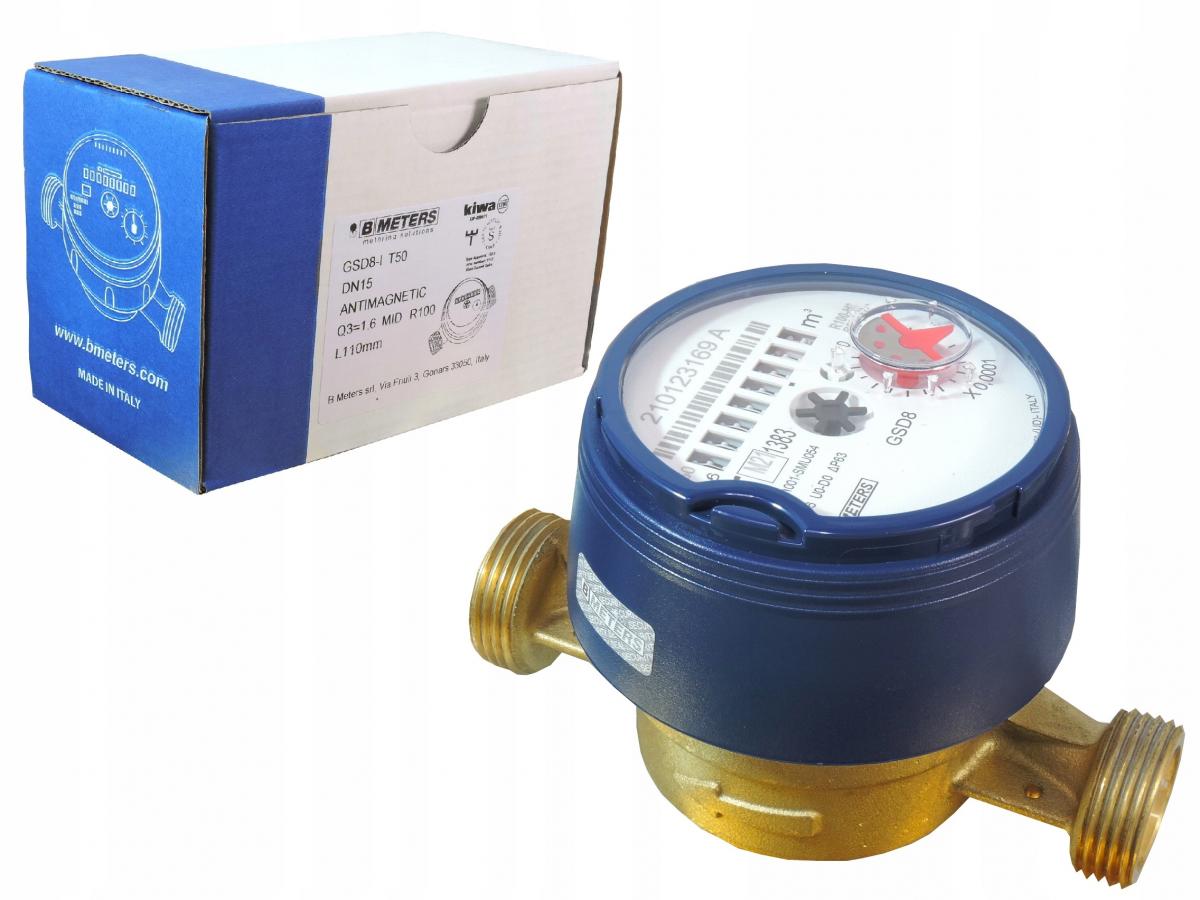

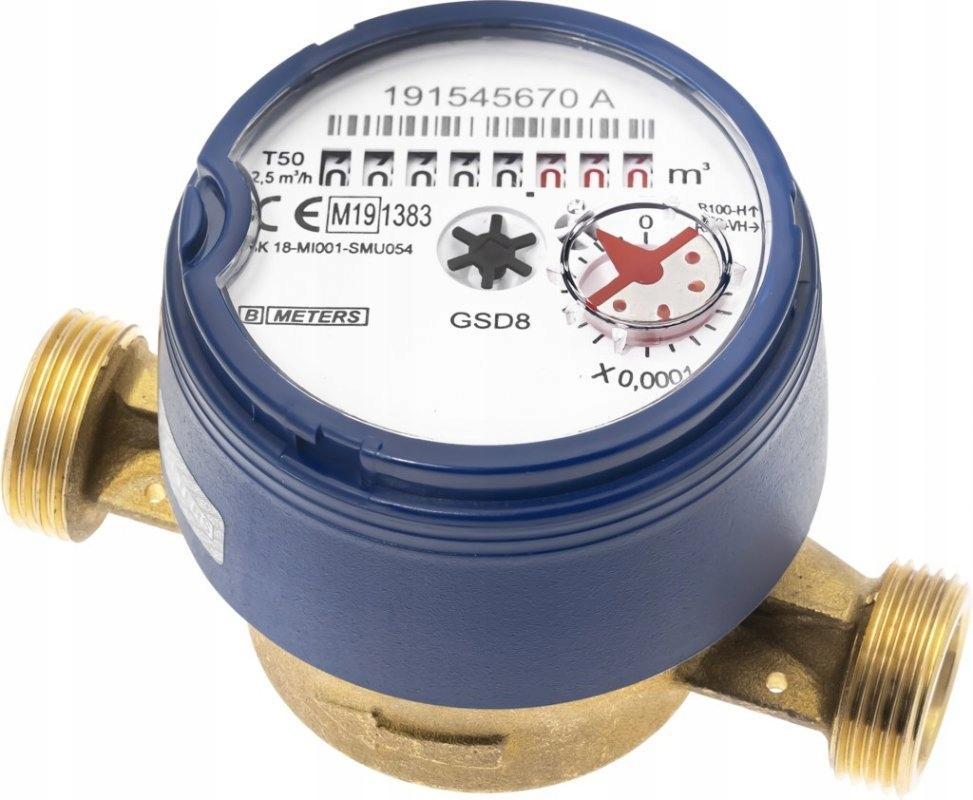

Wodomierz jednostrumieniowy AF Q3-1,6 m3/h

Charakterystyka:

• AF Q3-1,6 m3/h
• DN 15
• Przepływ: 1/2''
• gwint zewnętrzny króćca 3/4 - 26mm

Do zimne wody 30°C

DN 15

Wodomierz jednostrumieniowy, suchobieżny wyposażony w ośmiobębenkowe liczydło obracane o 360°.

Urządzenie napędzane jest za pośrednictwem wzmocnionego, czteropolowego sprzęgła magnetycznego, które eliminuje jego zerwanie oraz poślizg. Dodatkowo zwiększa dokładność pomiaru wodomierza poprzez utrzymanie wirnika w hydromagnetycznym balansie.

Kamień szafirowy, który jest umiejscowiony w podporze mechanizmu liczydła zapewnia urządzeniu większą czułość metrologiczną na niskie przepływy wody oraz wydłuża trwałość licznika.

Wodomierz produkowany jest według dyrektywy 2004/22/WE w wersji z pierścieniem zaciskanym.

W standardzie wodomierz jest wyposażony w pierścień antymagnetyczny.

Model GSD8 zgodnie z Atestem Higienicznym jest dopuszczony do pomiaru zużycia wody przeznaczonej do spożycia.

LEGALIZACJA 5-LETNIA

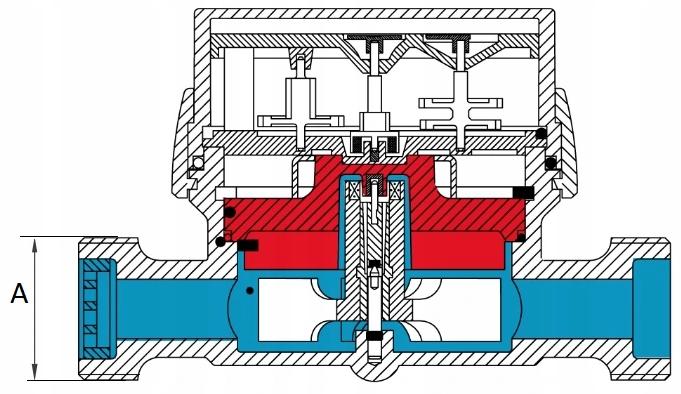

BUDOWA WEWNĘTRZNA WODOMIERZA

Deklarowane parametry według normy PN-EN14154

• klasa straty ciśnienia: Δp25
• klasa ciśnieniwa: MAP16
• klasa odporności na zaburzenia przepływu po
• stronie dopływu: U0
• klasa odporności na zaburzenia przepływu po
• stronie odpływu: D0
• zakres pomiarowy wodomierza:
• bardzo dokładny R100-H, R50-V

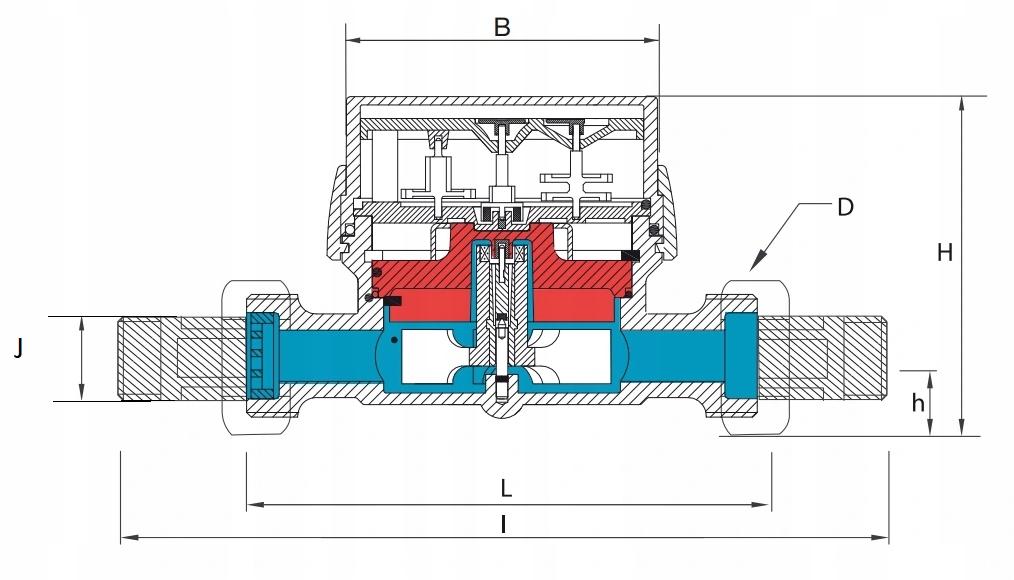

Dane techniczne:

A:  Gwint zewnętrzny 3/4 '' cala

B: 85 mm

l: 190 mm

L: 110 mm

H: 72 mm

h: 18 mm

D Gwint: 3/4'' cala

J: Gwint zewnętrzny 1/2 '' cala
