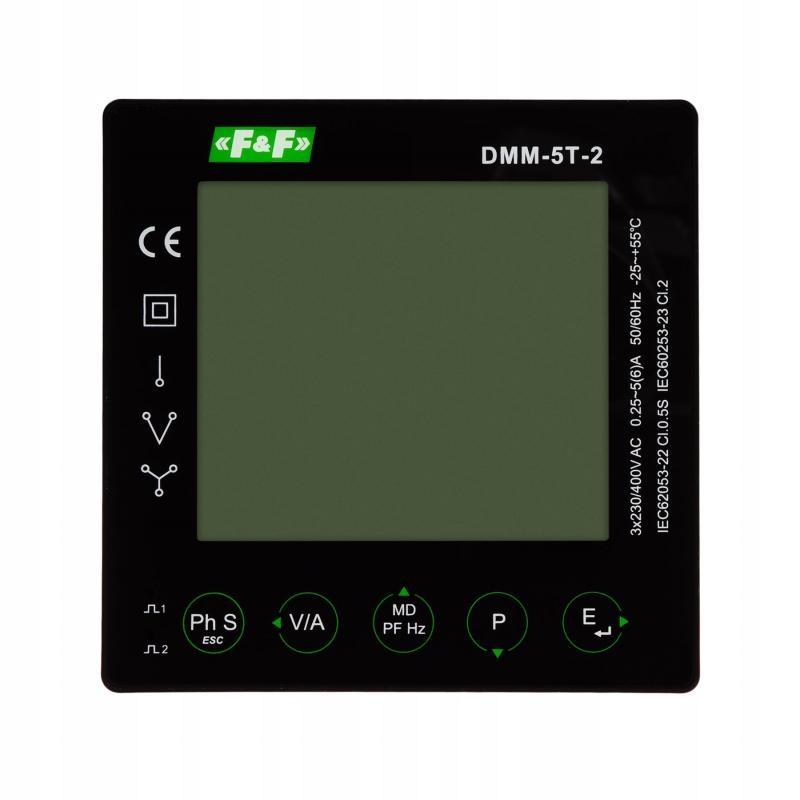

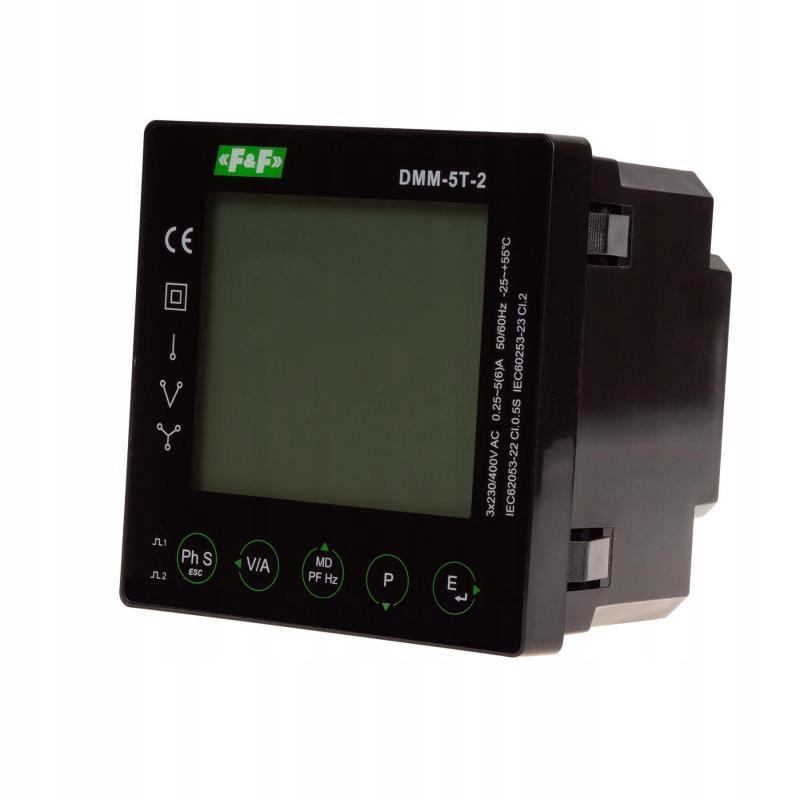

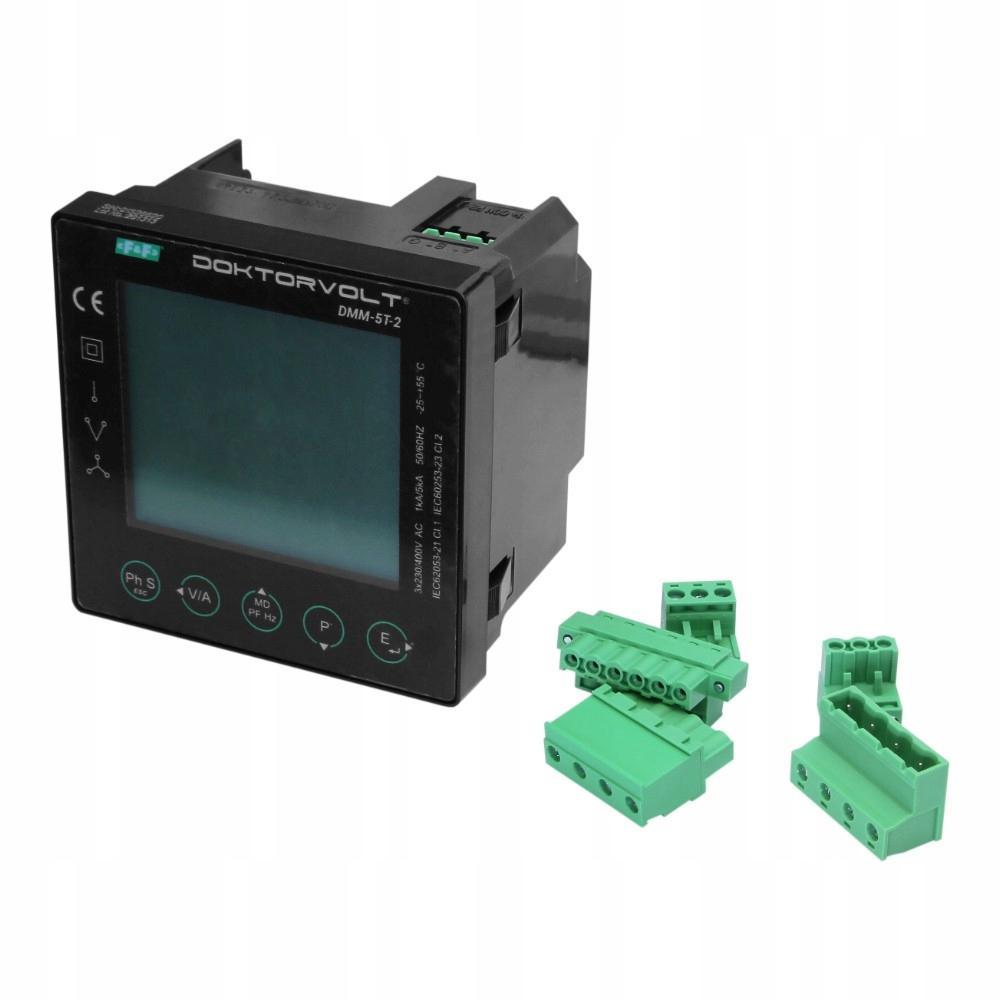

F&F, Wskaźnik parametrów sieci DMM-5T-2

• Kod produktu: DMM-5T-2
• Typ: analizator parametrów sieci
• Napięcie: 0 - 9999.9 kV; Dokładność 0,2 %
• Sieć: 1P2W - Jednofazowa, dwuprzewodowa / 3P3W – Trójfazowa, trzyprzewodowa / 3P4W - Trójfazowa, czteroprzewodowa
• Pomiar prądu - prąd znamionowy In: 0.25 -5 (6) A (rzeczywista wartość mierzonego prądu zależeć będzie od wielkości zastosowanych przekładników prądowych)
• Pomiar prądu - przeciążalność (ciągła): 120% In
• Pomiar prądu - pobór mocy: mniej niż 0.5 VA/fazę
• Pomiar napięcia - zakres pomiarowy: 58 – 276 V AC (napięcie fazowe L-N), 100 – 480 V AC (napięcie międzyfazowe L-L)
• Pomiar napięcia - częstotliwość: 45 - 55 Hz
• Pomiar napięcia - Przeciążalność (ciągła): 120% Un
• Całkowity pobór mocy: typowy 2 VA, chwilowy 15 VA
• Temperatura robocza: 25°C - 55°C
• Temperatura przechowywania: -40°C - 70°C
• Wilgotność względna: 0 - 95% (bez kondensacji pary i gazów agresywnych)
• Klasa zanieczyszczeń: 2
• Palność obudowy: UL94 – V0
• Stopień ochrony: Front – IP54; Tył – IP20
• Rozmiar obudowy: 96 x 96 x 62 mm
• Rozmiar otworu montażowego: 92 x 92 mm
• Grubość panelu: 1 – 5 mm
• Wyjścia impulsowe: 2
• Port RS-485: Port komunikacyjny zgodny z interfejsem Modbus RTU; Prędkość transmisji: 2400/4800/9600/19200/38400 bps; Parzystość: brak, even, odd; Bity stopu: 1, 2
• Prąd: 0 - 9999.9 kAp; Dokładność 0,2 %
• Współczynnik mocy: -1 - +1; Dokładność 1%
• Częstotliwość: 45 - 65 Hz; Dokładność 0,2 %
• Moc czynna: 0 - 3600 MW; Dokładność 0,5 %
• Moc bierna: 0 - 3600 MVAr; Dokładność 1 %
• Moc pozorna: 0 - 3600 MVA; Dokładność 1 %
• Energia czynna: 0 - 9999999.9 kWh; Dokładność Klasa 0.5S (IEC62053-22)
• Energia bierna: 0 - 9999999.9 kVArh; Dokładność 2 %
• Kąt fazowy: Dokładność 2 %
• Współczynnik zawartości harmonicznych prądu (su-maryczny lub indywidualny od 2 – 63 harmonicznej): 0 - 100%; Dokładność 2 %
• Współczynnik zawartości harmonicznych napięcia (sumaryczny lub indywidu-alny od 2 – 63 harmonicz-nej): 0 - 100%; Dokładność 2 %

• Wielofunkcyjny wskaźnik parametrów sieci. Jednofazowy i trójfazowy.
• Posiada certyfikat zgodności z MID.

Przeznaczenie

DMM-5T-2 to wielofunkcyjny, uniwersalny wskaźnik tablicowy 96x96 mm. Precyzyjnie monitoruje wszystkie istotne parametry sieci elektrycznej - włącznie z analizą kierunku przepływu energii i rozkładem harmonicznych napięcia i prądu. Pracuje w układach do pomiaru bezpośredniego, półpośredniego oraz pośredniego. Jest wyposażony w interfejs komunikacyjny Modbus RTU, co umożliwia zdalny odczyt mierzonych wartości.

Charakterystyka produktu

Mierzone parametry:

• napięcia i prądy fazowe,
• napięcia międzyfazowe,
• częstotliwość,
• kolejność faz,
• moc czynna, bierna, pozorna,
• zapotrzebowanie na moc i prąd,
• współczynnik mocy,
• pełny, czterokwadrantowy pomiar energii (zarówno pobieranej jak i oddawanej do sieci)
• analiza rozkładu harmonicznych napięcia i prądu do 63-harmonicznej włącznie.

Dokładność pomiarów:

• energia czynna – klasa 0,5S,
• napięcia, prąd, częstotliwość – 0.2 %,
• moc czynna – 0,5 %,
• moc bierna i pozorna – 1 %,
• energia bierna – 2 %.

Konfiguracja mierzonej sieci:

• 3-fazowa, 4-przewodowa,
• 3-fazowa, 3-przewodowa,
• 1-fazowa, 2-przewodowa.

Układ pomiarowy:

• bezpośrednio (do 5 A),
• półpośredni z wykorzystaniem przekładników prądowych,
• pośredni z wykorzystaniem przekładników napięciowych i prądowych.

Komunikacja:

• interfejs RS485 i obsługa protokołu Modbus RTU,
• dwa wyjścia impulsowe.
• Wyświetlacz LCD:
• podświetlany wielofunkcyjny wyświetlacz LCD,
• wskaźnik współczynnika mocy,

Rozmiar obudowy:

• 96 x 96 x 62 mm.
