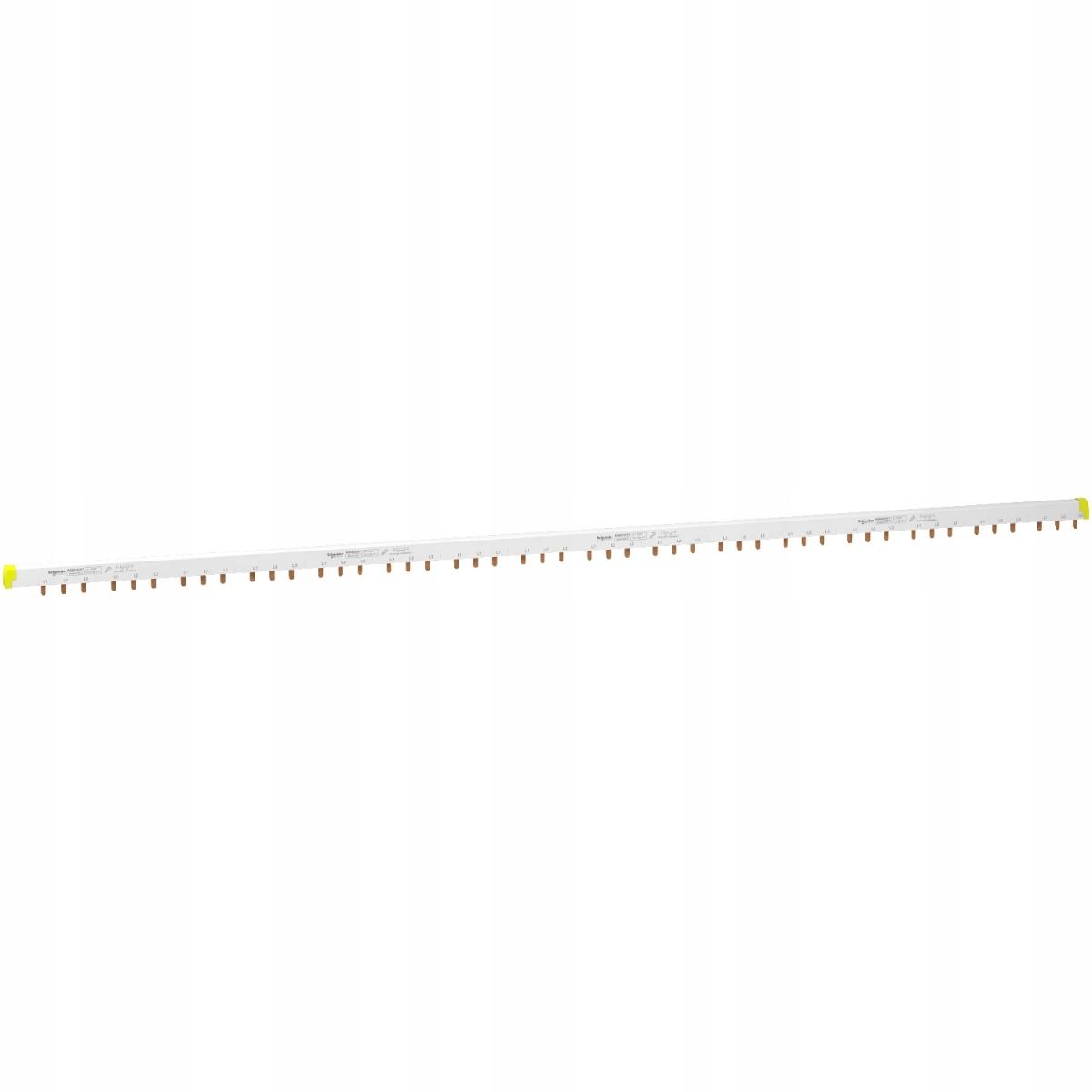

SCHNEIDER A9XAH357 SZYNA ŁĄCZENIOWA SZTYFTOWA 3P + STYK POMOCNICZY 100A 57-MODUŁOWA ACTI9

Ten produkt Acti9 to przycinana pozioma szyna grzebieniowa 57 modułowa z 9-milimetrowym elementem pomocniczym dla Acti9 iC60 lub Acti9 iK60. Jest przeznaczony do instalacji Aux+3L. Typ połączenia to AuxL1L2L3 (Aux - akcesorium, L - faza). Jest to 1 produkt. Nadaje się do 16 aparatów (3P) z powiązanymi akcesoriami pomocniczymi. Długość wynosi 1000 mm, a całkowita liczba modułów 18 mm wynosi 16. Przekrój pinów wynosi 16 mm2. Typ połączenia elektrycznego to PIN. Liczba faz wynosi 3. Liczba biegunów wynosi 3. Znamionowy prąd pracy Ie w temperaturze 40°C wynosi 100A. Prąd zwarciowy Isc jest zgodny ze zdolnością wyłączania wyłączników Schneider Electric. Znamionowe napięcie izolacji Ui wynosi 500VAC. Znamionowe napięcie robocze Ue wynosi 415VAC. Kolor urządzenia to biały RAL9003. Stopień zanieczyszczenia wynosi 3. Zgodnie z normą IEC 60695-2-1 odporność ogniowa jest samogasnąca w temperaturze 960°C w ciągu 30 sekund. Urządzenie jest zgodne z normami IEC 60947-7-1 i IEC 61439-2.

Specyfikacja

• Gama produktów: Acti 9
• Typ produktu lub komponentu: Szyna grzebieniowa
• Sposób montażu: Poziomy
• Kategoria akcesoriów / części oddzielnych: Akcesoria przyłączeniowe
• Opis linii: 3L
• Długość w modułach 18 mm: 57
• Normy: EN/IEC 61439-1
• Ilość podłączanych urządzeń: 16 żył Aux + 3 L
• Typ rozdziału: Aux L1 L2 L3
• Konfiguracja biegunów dla 1 drogi: 1 3P
• Rozstaw przyłączy: 18 mm
• Typ podłączenia: Ząb
• Odstęp między drogami: 63 mm
• Oznakowanie: L1 L2 L3
• Izolacja: Izolowany
• Prezentacja urządzenia: Z możliwością odcięcia
• Dostarczane wyposażenie: Zestaw 10 szt. element końcowy
• Znamionowy prąd łączeniowy [Ie]: 100 A w 40 °C
• Znamionowe napięcie łączeniowe [Ue]: 415 V Prąd przemienny (AC)
• Znamionowe napięcie izolacji [Ui]: 500 V Prąd przemienny (AC) zgodnie z IEC 61439-2
• Miejsce montażu: Góra lub spód na zaciski typu tunelowego, Góra lub spód na zacisk podwójny
• Szerokość w modułach 9 mm: 114
• Szerokość: 1000 mm
• Kolor: Biały (RAL 9003)
• Zgodność gamy: Acti9 LJ, Acti9 iK60, Acti9 U, Acti9 iID K, Acti9 iSW, Acti9 iSW-NA, Multi 9 C60
• Odpornośc ogniowa: 960 °C ( 30 s ) Zgodnie z IEC 60695-2-1
• Stopień zanieczyszczenia: 3 zgodnie z IEC 60947-7-1
• Stopień ochrony IP: IP20 z końcówkami i osłonami zębów
