Pełna kontrola stanu aparatu poprzez zdalną sygnalizację

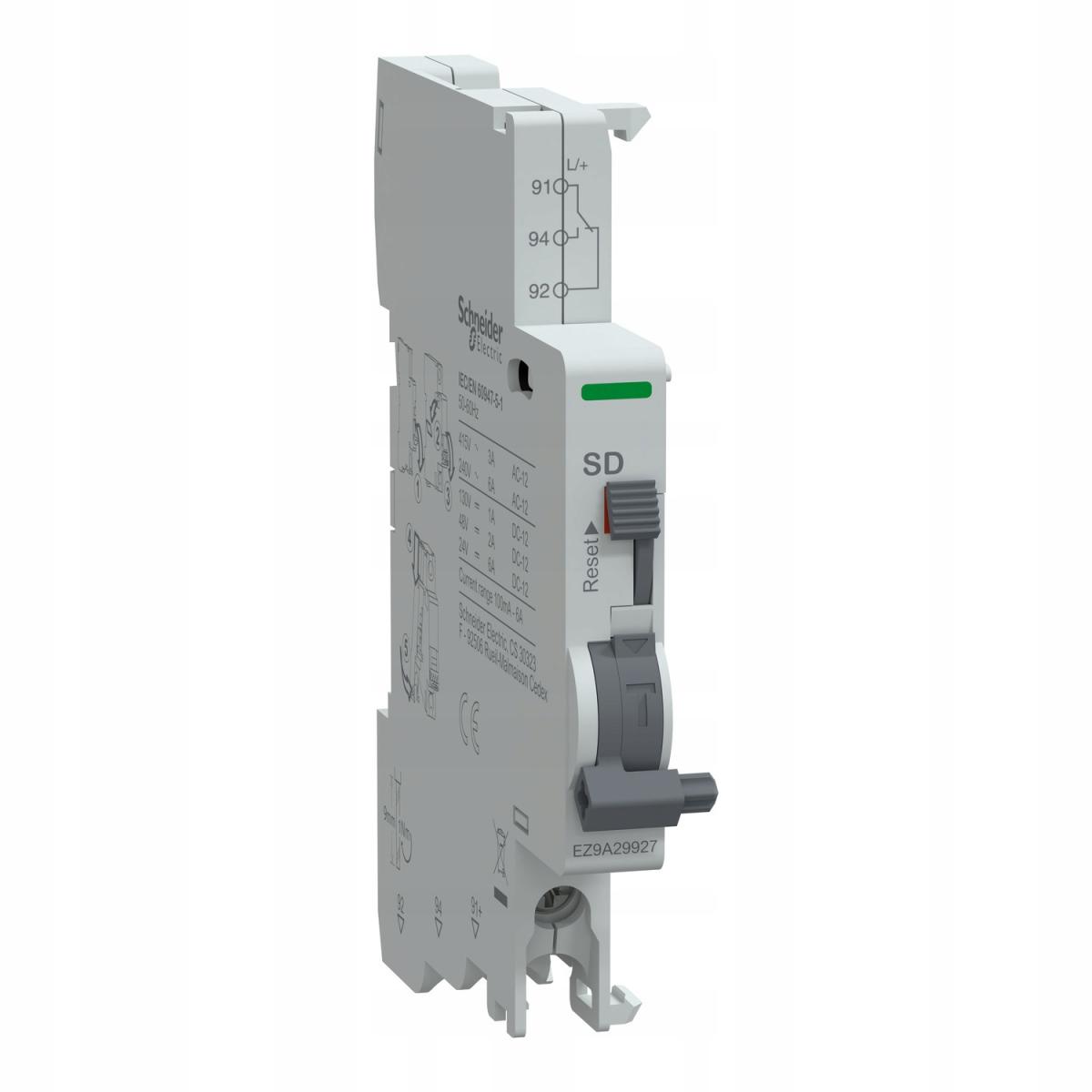

Styki pomocnicze i sygnalizacyjne Easy9 Pro OF i SD to akcesoria przeznaczone do wyłączników nadprądowych (MCB) oraz kombinowanych (RCBO) serii Easy9 Pro. Styki rozszerzają funkcjonalność aparatów głównych o zdalną sygnalizację stanu (OF) - otwarty lub zamknięty oraz przyczynę wyzwolenia (SD) - wyłączenie ręczne lub automatyczne. Dzięki stykowi przemiennemu (1 CO) urządzenie umożliwia przekazanie informacji o aparacie do układów automatyki, systemów BMS lub sygnalizacji optycznej/dźwiękowej - bez potrzeby bezpośredniego dostępu do rozdzielnicy.

Styk montuje się bez użycia narzędzi, bezpośrednio po lewej stronie wyłącznika nadprądowego lub kombinowanego Easy9 Pro, zajmując zaledwie 0,5 modułu na szynie DIN. To rozwiązanie idealne zarówno do nowych instalacji, jak i do modernizacji istniejących rozdzielnic.

Dlaczego warto postawić na styki pomocnicze Easy9 Pro?

• Styk OF zapewna zdalną sygnalizację stanu aparatu informacja o pozycji otwarty/zamknięty bez potrzeby dostępu do rozdzielnicy
• Styk SD zapewnia zdalną sygnalizację przyczyny wyłączenia aparatu: ręczne wyłączenie lub automatyczne wyzwolenie
• Styk przemienny 1 CO — elastyczność podłączenia do różnych układów sygnalizacji i automatyki
• Montaż bez narzędzi — mocowanie po lewej stronie wyłącznika w kilka sekund
• Szeroki zakres napięć roboczych — 240–415 V AC oraz 24–130 V DC
• Zaledwie 0,5 modułu szerokości — minimalne zajęcie miejsca w rozdzielnicy
• Kompatybilność z całą serią Easy9 Pro MCB/RCBO — jeden system, wiele możliwości

Cechy styków pomocnicznych Easy9 Pro

Styk przemienny 1 CO (1NO/NC)

• Do wykorzystania jako jeden styk normalnie otwarty (NO) lub jeden normalnie zamknięty (NC) — elastyczność w podłączeniu do dowolnego układu sygnalizacji.
• Wskazuje pozycję styków aparatu głównego (OF): otwarty lub zamknięty
• Wskazuje przyczynę wyłączenia aparatu głównego (SD): ręczne wyłączenie lub wyzwolenie automatyczne

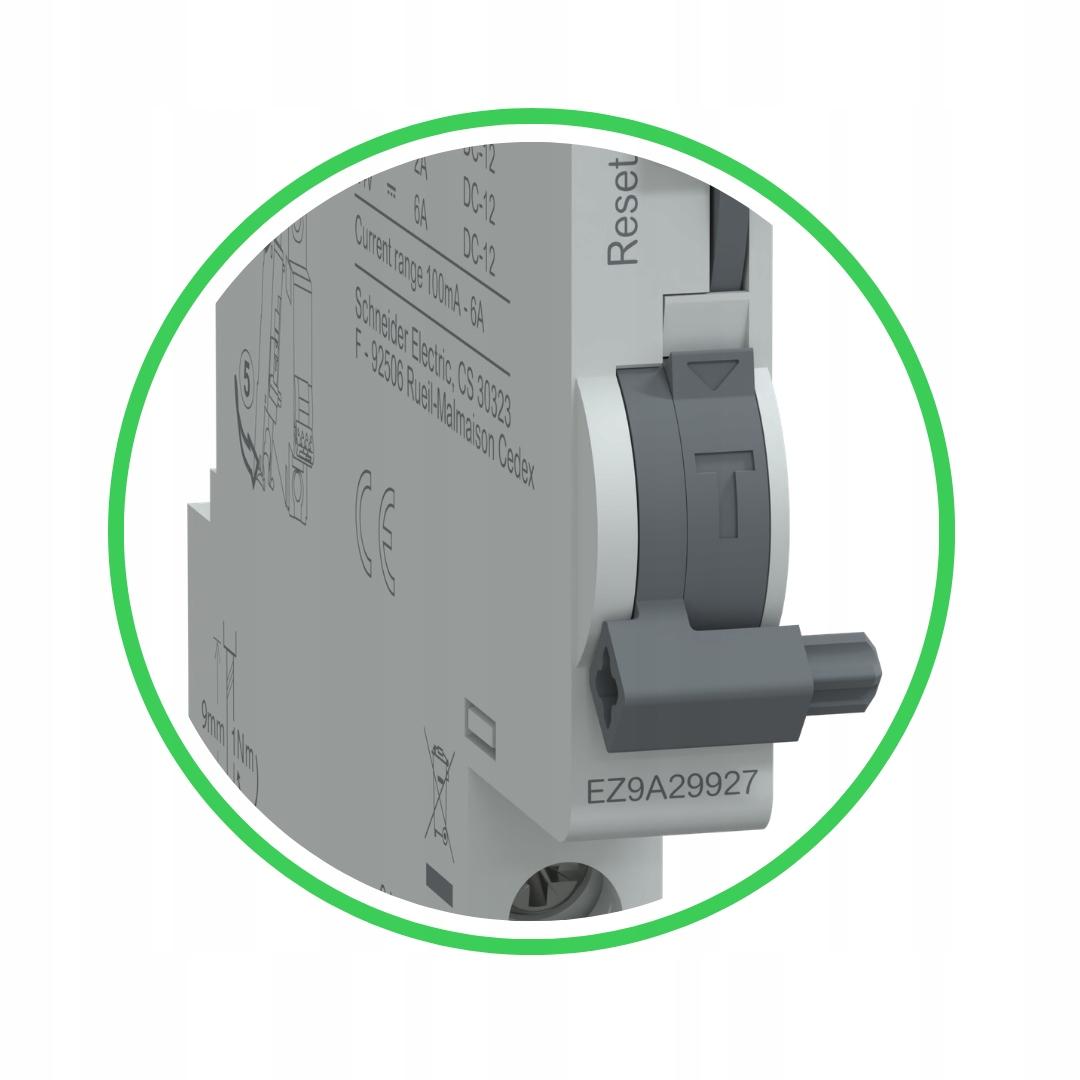

Montaż bez narzędzi

• Styk zatrzaskuje się bezpośrednio po lewej stronie wyłącznika Easy9 Pro bez użycia dodatkowych narzędzi.
• Zajmuje 0,5 modułu (9 mm) — oszczędność przestrzeni w rozdzielnicy.

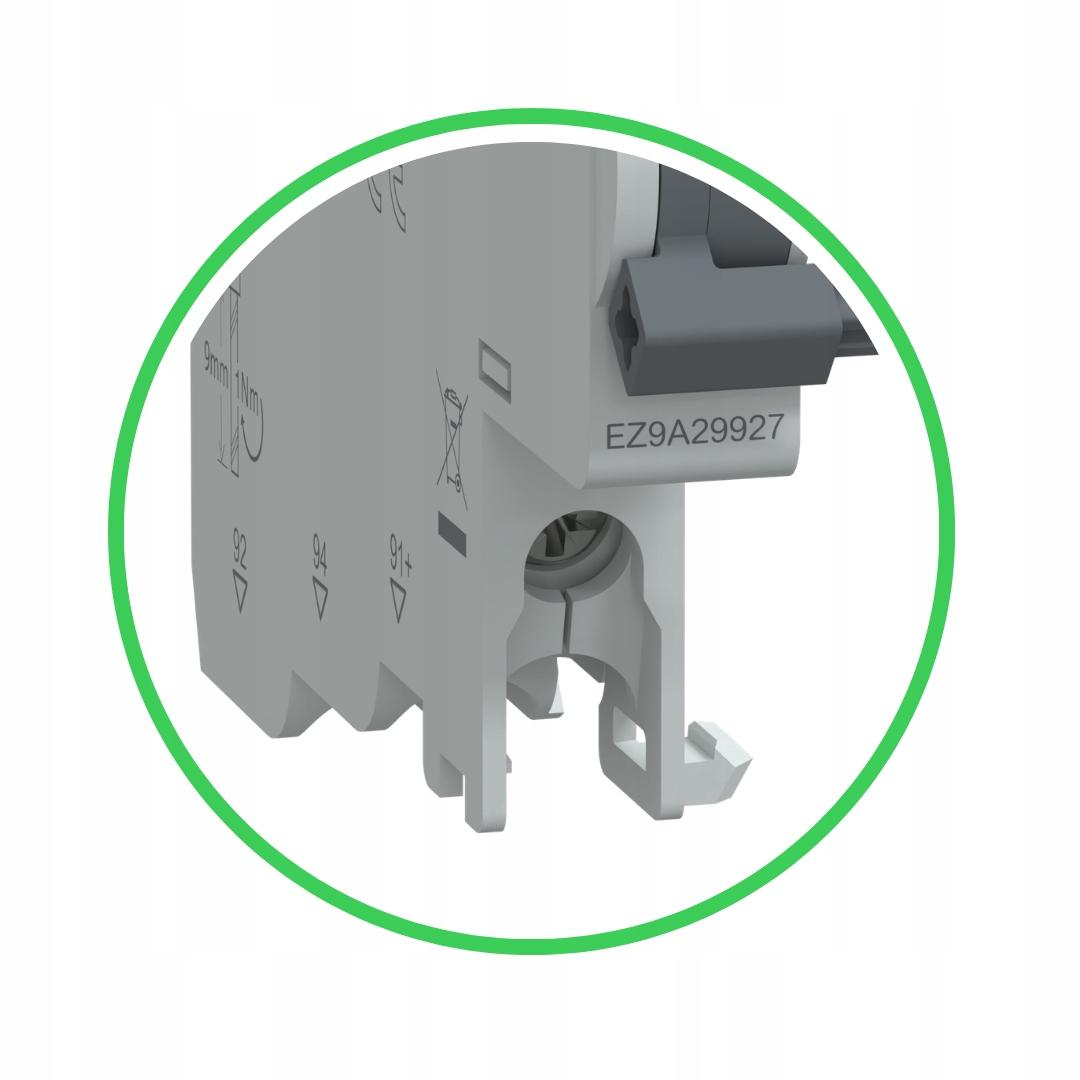

Zaciski dolne

• Podłączenie przewodów sygnalizacyjnych od dołu — wygodna organizacja okablowania w rozdzielnicy

Specyfikacja techniczna

• Napięcie znamionowe (Ue): 240...415 V AC, 24...130 V DC
• Częstotliwość pracy: 50/60 Hz
• Stopień zanieczyszczenia: 3
• Szerokość w modułach 18mm: 0,5
• Liczba styków: 1NO/NC (1CO)

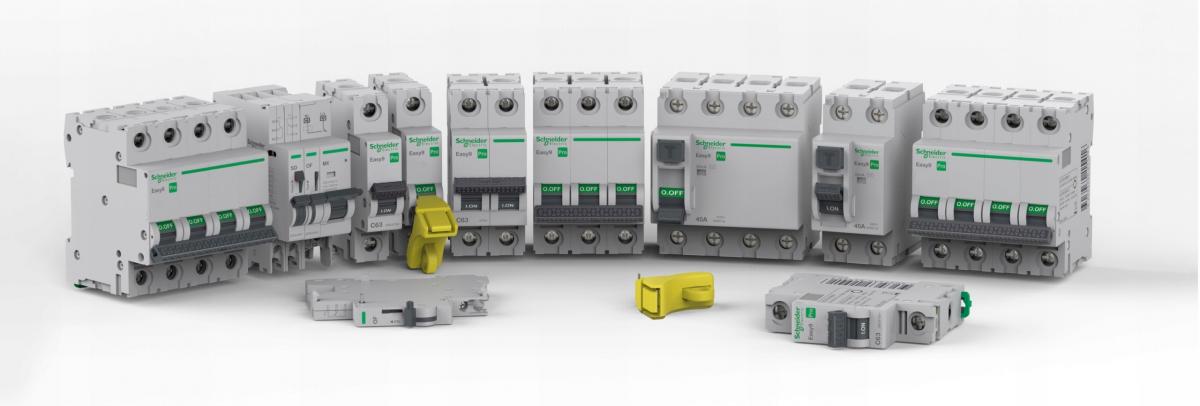

Seria Easy9 Pro - kompletny system aparatury modułowej Schneider Electric.

Easy9 Pro to odpowiedź Schneider Electric na realne potrzeby instalatorów: szybki montaż, niezawodna ochrona i elastyczność w jednym systemie. Zaprojektowana z myślą o obiektach mieszkaniowych i komercyjnych — od kawalerki przez hotel po obiekt magazynowy.

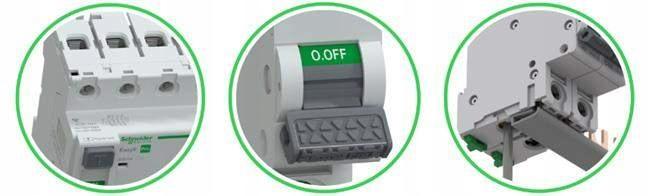

Jedna seria – wiele możliwości

• Skuteczna ochrona przed zwarciami – 3 klasa ograniczenia energii
• Podwyższona niezawodność wyłączników nadprądowych – trwałość elektryczna do 10 000 przełączeń
• Zwiększone bezpieczeństwo – wyłączniki różnicowoprądowe o czułości typu A jako standard
• Łatwa instalacja – montaż na szynie DIN w dowolnej, optymalnej pozycji
• Działanie niezależnie od napięcia – efektywna ochrona RCCB nawet przy niskim napięciu
• Szerokie zastosowanie – instalacja w domach i obiektach komercyjnych
• Optyczny wskaźnik wyzwolenia RCCB – szybka weryfikacja przyczyny wyłączenia wyłącznika różnicowoprądowego
