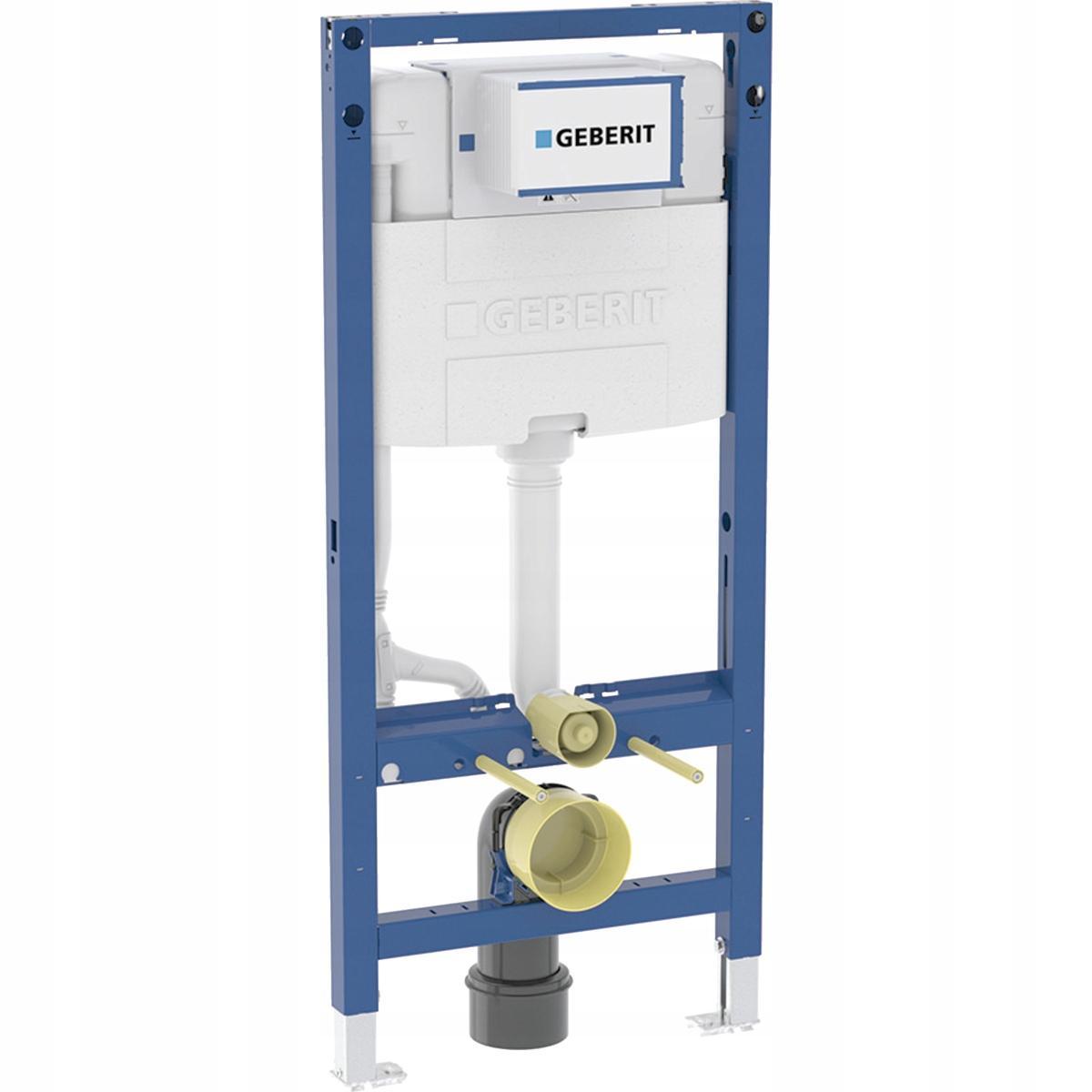

Geberit Duofix stelaż podtynkowy do miski WC wiszącej dla niepełnosprawnych 111.350.00.6

EAN: 4064746029691

• Wysokość: 112 cm
• Rodzaj: do miski wiszącej
• Zabudowa: lekka (do płyt karton-gips.)
• Przeznaczenie specjalne: dla niepełnosprawnych

Zastosowanie:

- do metalowych i drewnianych ścianek konstrukcyjnych

- do ścianek systemowych Geberit Duofix

- do montażu w ściankach instalacyjnych o częściowej wysokości lub wysokości pomieszczenia

- do montażu w ściankach działowych na wysokość pomieszczenia

- do wysokości warstw podłogi 0–25 cm

- do misek wiszących

Dane techniczne:

- ciśnienie 10–1000 kPa

- maks. temperatura wody 25 °C

- ustawienia fabryczne ilości wody spłukującej 6 l / 3 l

- zakres regulacji spłukiwania dużą ilością wody 4 l / 4,5 l / 6 l / 7,5 l

- zakres regulacji spłukiwania małą ilością wody 2–4 l

- przepływ przy 3 bar 0,16 l/s

- minimalne ciśnienie przepływu 10 kPa

- przepływ obliczeniowy 0,09 l/s

- materiał: stal

Charakterystyka:

- seria 2025

- statyczna rama samonośna, zabezpieczona przed korozją powłoką malowaną proszkowo

- rama do wiszących misek WC o wymiarach przyłączeniowych zgodnych z normą EN 33 i wysunięciu do 70 cm

- możliwość regulacji wysokości zawieszenia miski WC na etapie montażu stelaża, zakres regulacji 41–46 cm

- szerokość ramy tylko 42,5 cm, możliwość zamontowania uchytów, poręczy bliżej osi stelaża

- z wysuwaną blachą do bocznego mocowania nad elementem na profilach metalowych lub drewnianych bądź na elementach konstrukcyjnych Geberit Duofix

- obrotowe stopy, odpowiednie do montażu w profilach U UW 50 i UW 75

- stopy można zamontować w szynie systemowej Geberit Duofix bez użycia narzędzi, bez dodatkowych komponentów

- ocynkowane nogi montażowe, zabezpieczone przed korozją, antypoślizgowe

- kolano przyłączeniowe z możliwością montażu na różnych głębokościach bez użycia narzędzi, zakres regulacji 45 mm

- spłuczka podtynkowa Geberit Sigma 12 cm, z izolacją przeciwroszeniową

- do uruchamiania z przodu, nadaje się do spłukiwania jednoilościowego, dwudzielnego i spłukiwania z funkcją stop

- w przypadku ustawień fabrycznych ponowne spłukiwanie możliwe natychmiast

- prace montażowe i serwisowe przy spłuczce podtynkowej bez użycia narzędzi

- przyłącze wody z tyłu lub na górze na środku

- obudowa ochronna otworu rewizyjnego z możliwością skrócenia, chroni przed wilgocią i zabrudzeniami

- z peszlem ochronnym do dopływu dla toalet myjących Geberit AquaClean lub do przewodu przyłączeniowego

- mocowanie przyłącza elektrycznego i Power & Connect Box

W zestawie:

- przyłącze wody R 1/2, typu MasterFix i MeplaFix, ze zintegrowanym zaworem kątowym i pokrętłem

- obudowa ochronna otworu rewizyjnego

- zestaw przyłączeniowy do WC, ø 90 mm

- kolano przyłączeniowe 90° z PE-HD, ø 90 mm

- kielich przejściowy z PE-HD, ø 90 / 110 mm

- materiały mocujące i ochronne

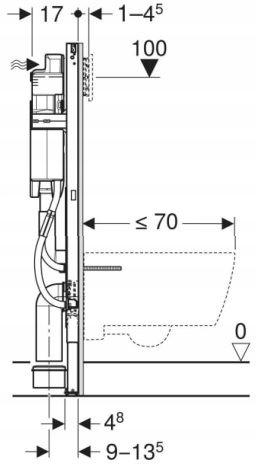

⚙️Rysunek techniczny
