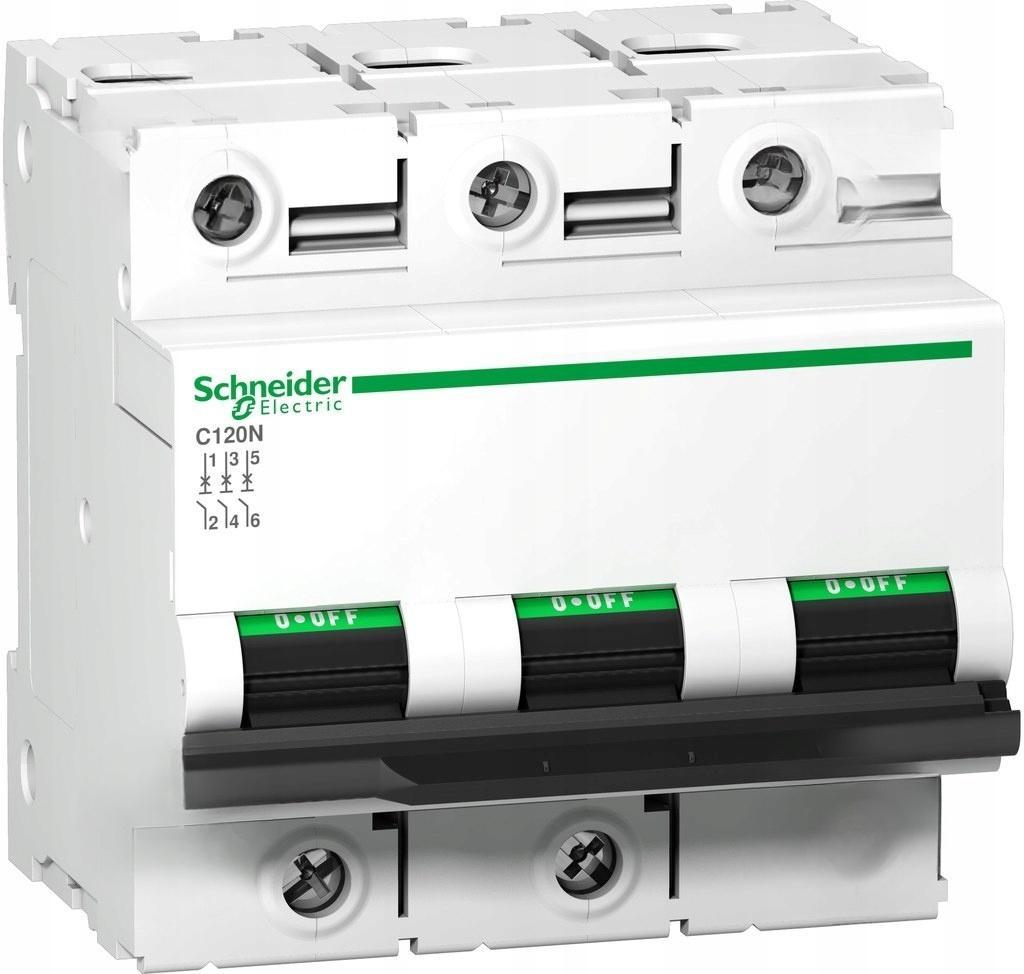

Wyłącznik nadprądowy C120N -B80-3 B 80A 3-biegunowy A9N18349

Producent: Schneider Electric

Wyłącznik nadprądowy C120N-B80-3 to trzy-biegunowe urządzenie o prądzie znamionowym 80 A i napięciu znamionowym wynoszącym 400 V. Charakterystyka wyzwalania tego wyłącznika to B, co oznacza, że jest on przeznaczony do pracy w obwodach zawierających duże indukcyjności lub pojemności.Urządzenie nie posiada możliwości jednoczesnego rozłączenia bieguna N (neutralnego). Stopień ochrony IP20 zapewnia odpowiednią izolację przed pyłem oraz dotykami palców. Szerokość wyrażona liczbą modułów wynosi 4.5, dzięki czemu łatwo można go zamontować na szynie DIN.Wyłącznik nadprądowy C120N-B80-3 może być dodatkowo wyposażony w różne akcesoria takie jak blokady uziemiające czy też przyciski testowe. Urządzenie charakteryzuje się wysoką jakością wykonania oraz długim okresem eksploatacyjnym.Dzięki temu idealnie sprawdzi się w instalacjach elektrycznych zarówno domowych jak i przemysłowych gdzie wymagana jest stabilność działania przy dużych obciążeniach prądowych. Wybór właśnie tego modelu gwarantuje bezpieczeństwo użytkownikom oraz skuteczne działanie całej instalacji elektrycznej przez wiele lat użytkowania.

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 4
• Klasa ograniczenia energii 3
• Liczba biegunów 3
• Liczba biegunów (całkowita) 3
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 400 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 80 A
• Przekrój przyłączanego przewodu jednodrutowego 1.5 ... 50 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 35 mm2
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Szerokość wyrażona liczbą modułów 4.5
• Temperatura otoczenia w warunkach pracy -25 ... 70 °C
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 0 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 20 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
