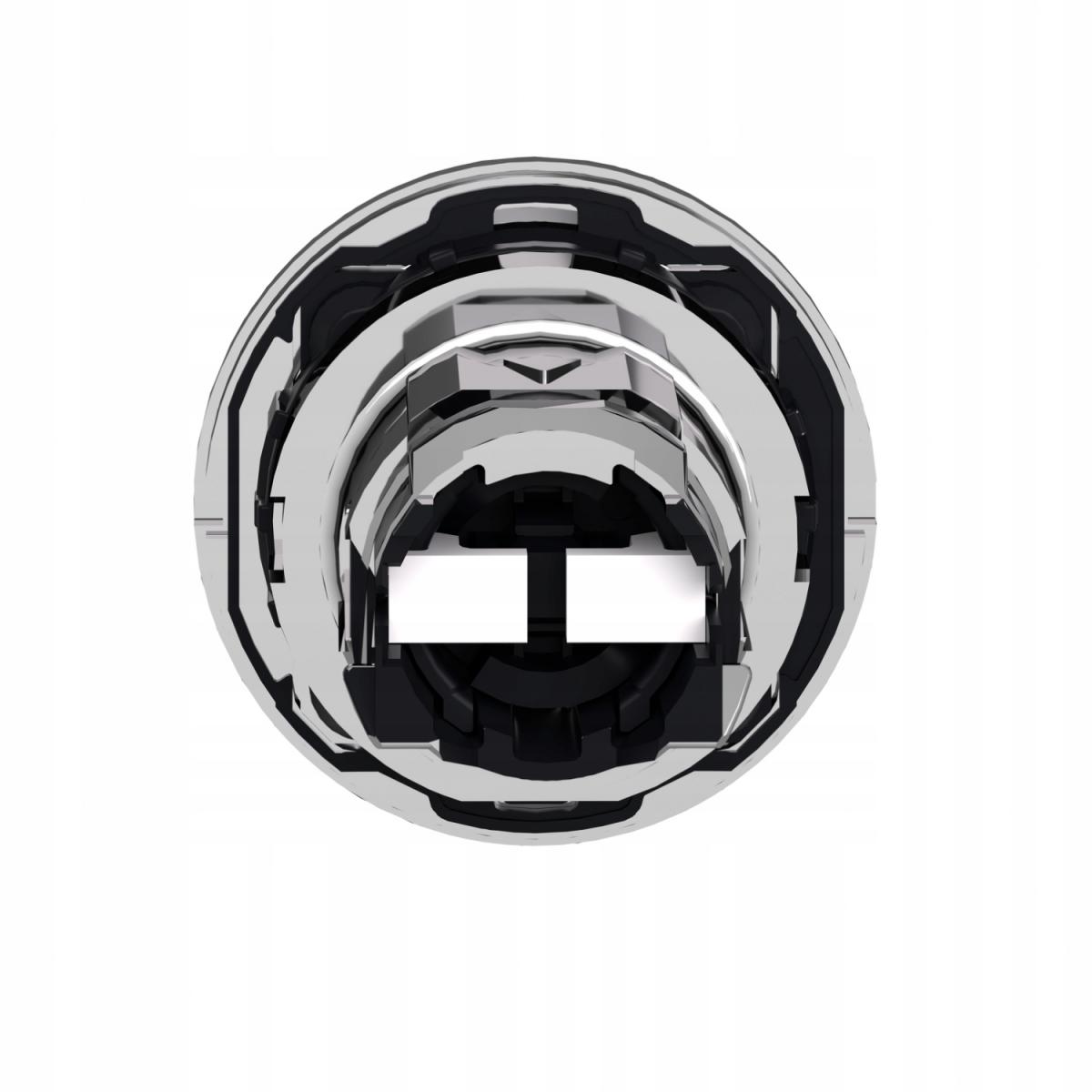

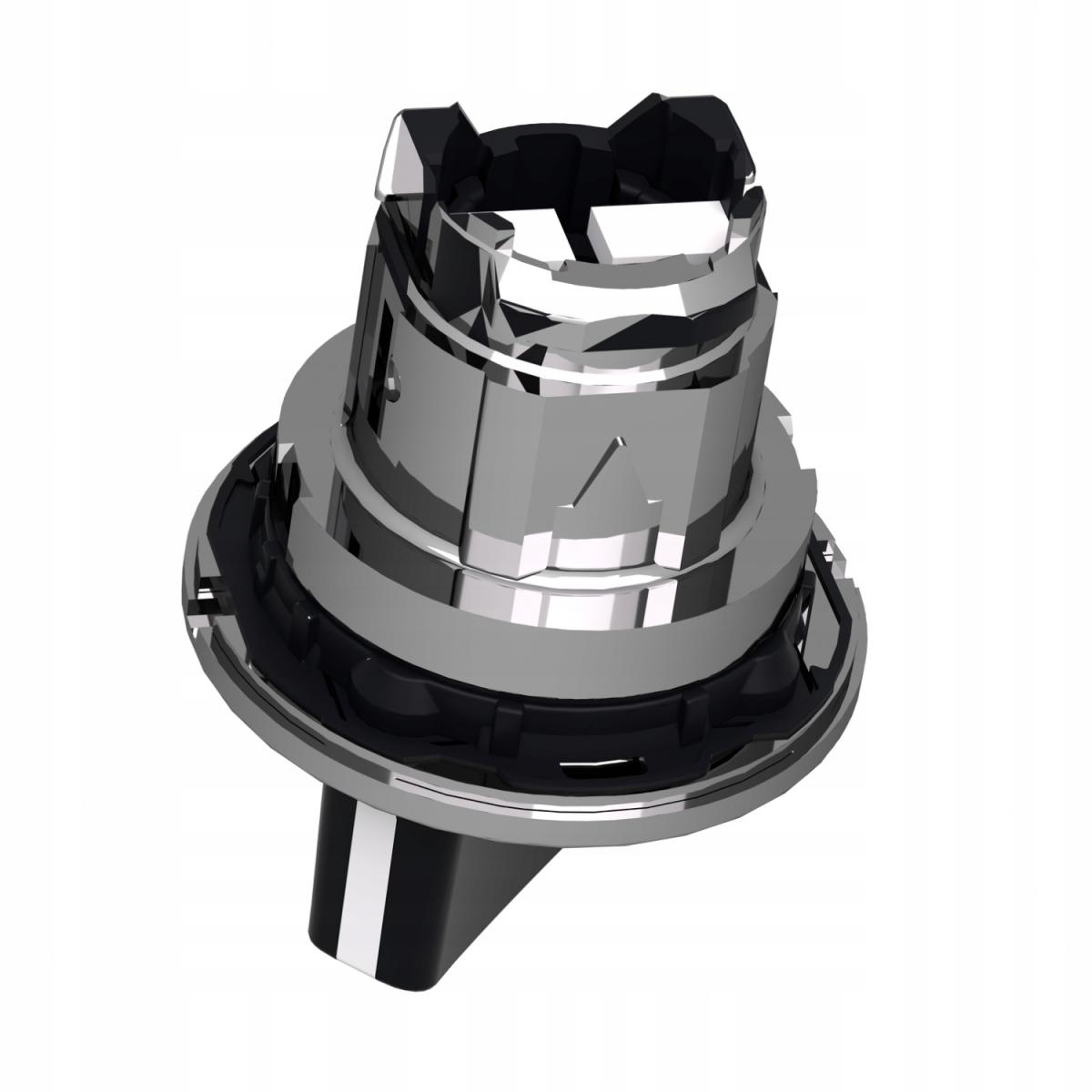

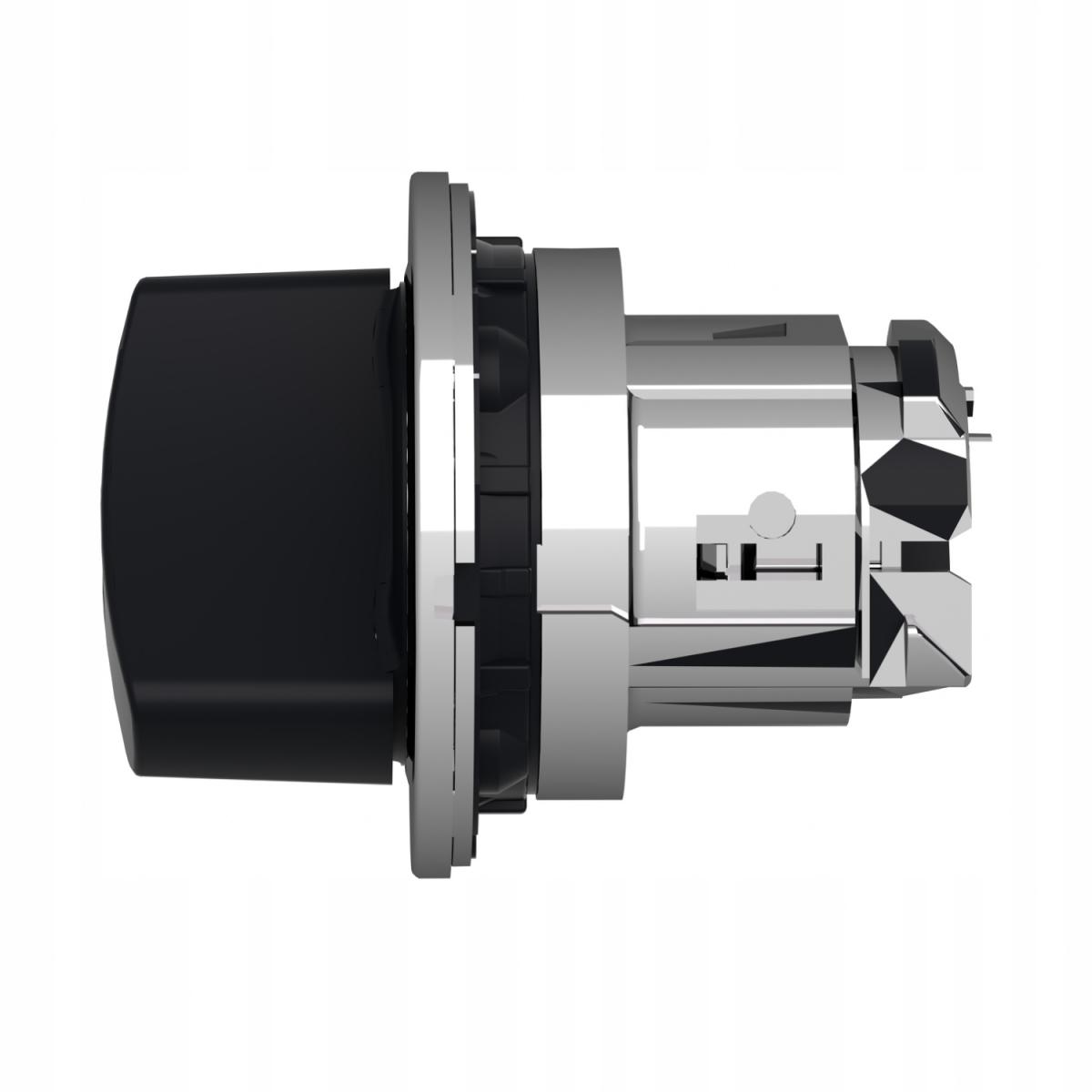

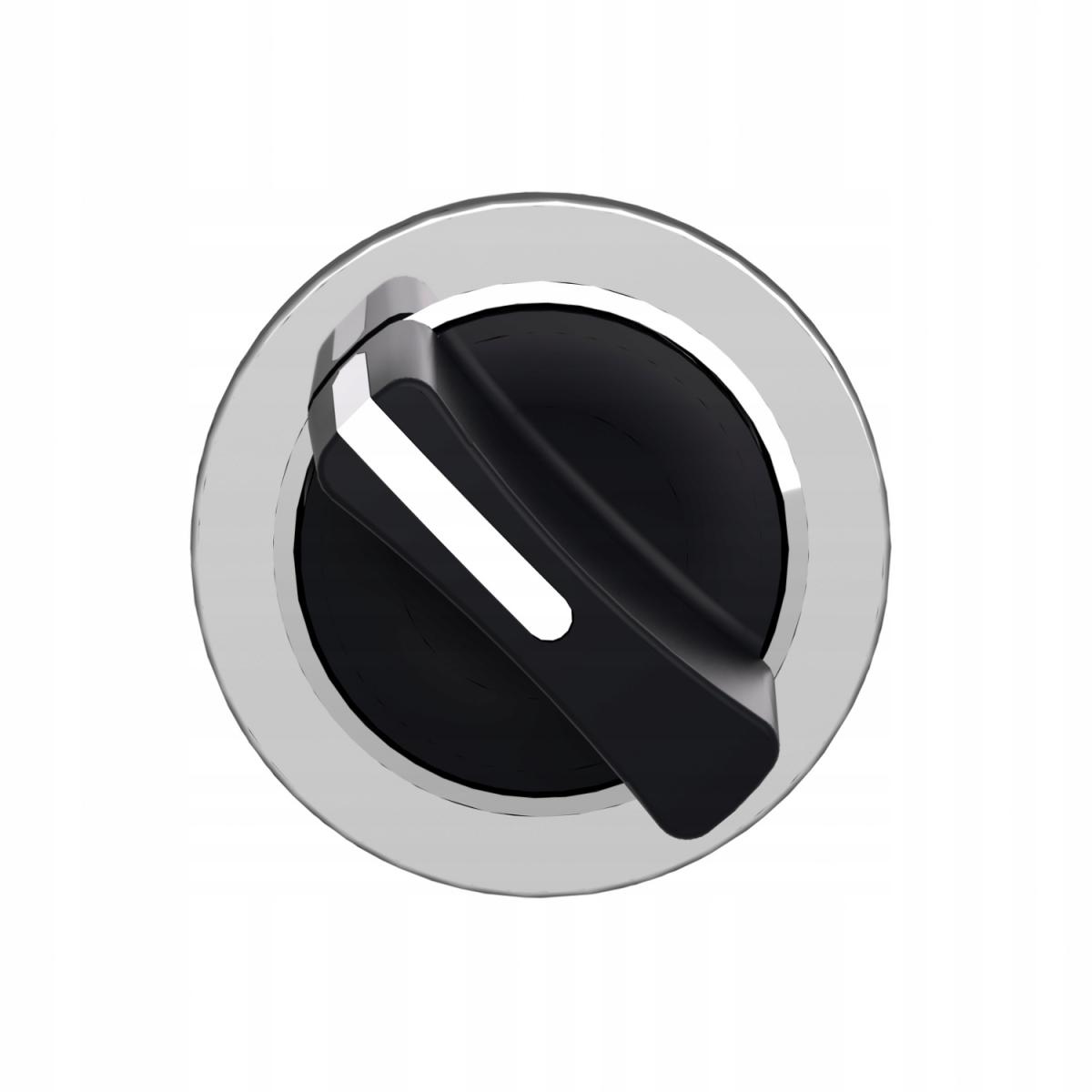

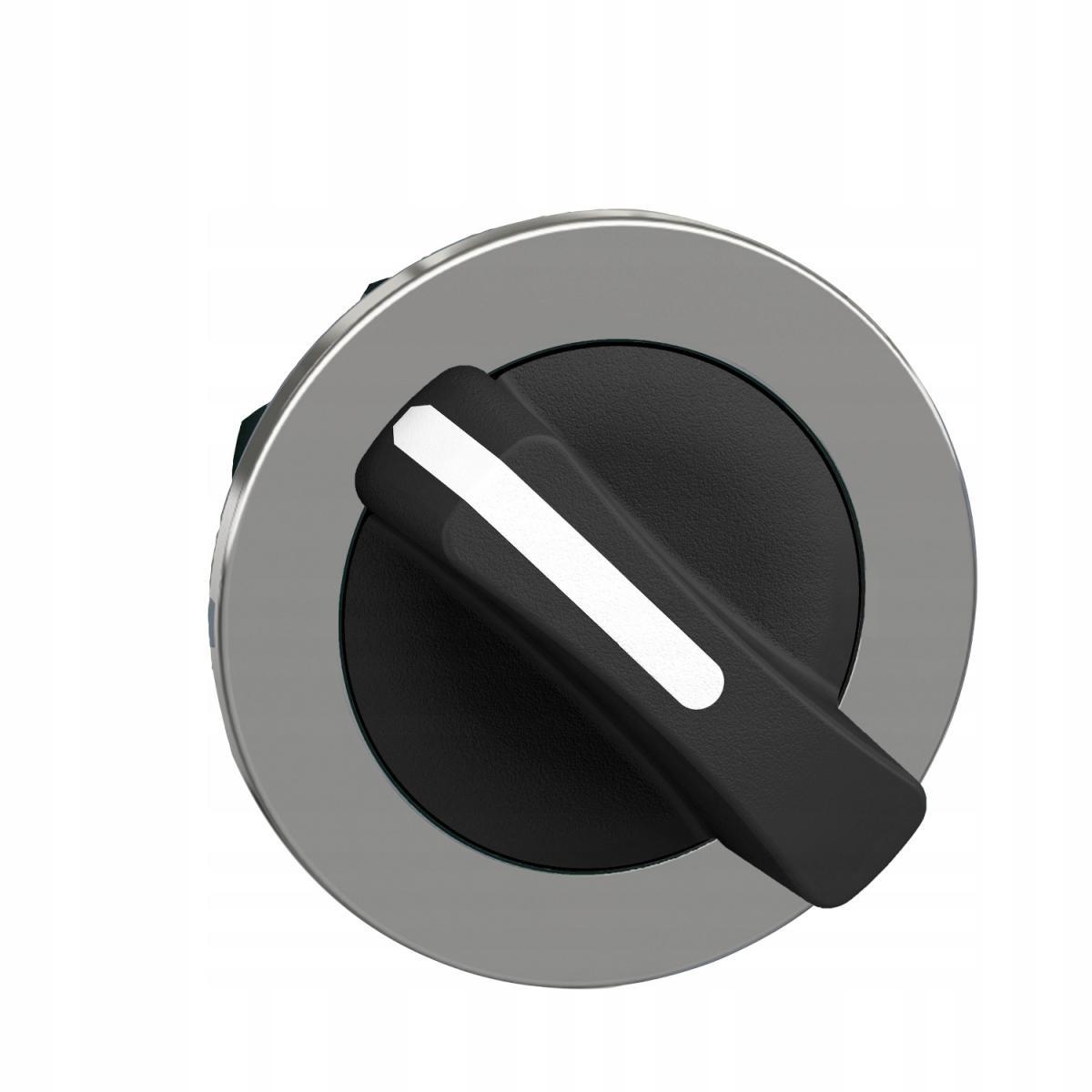

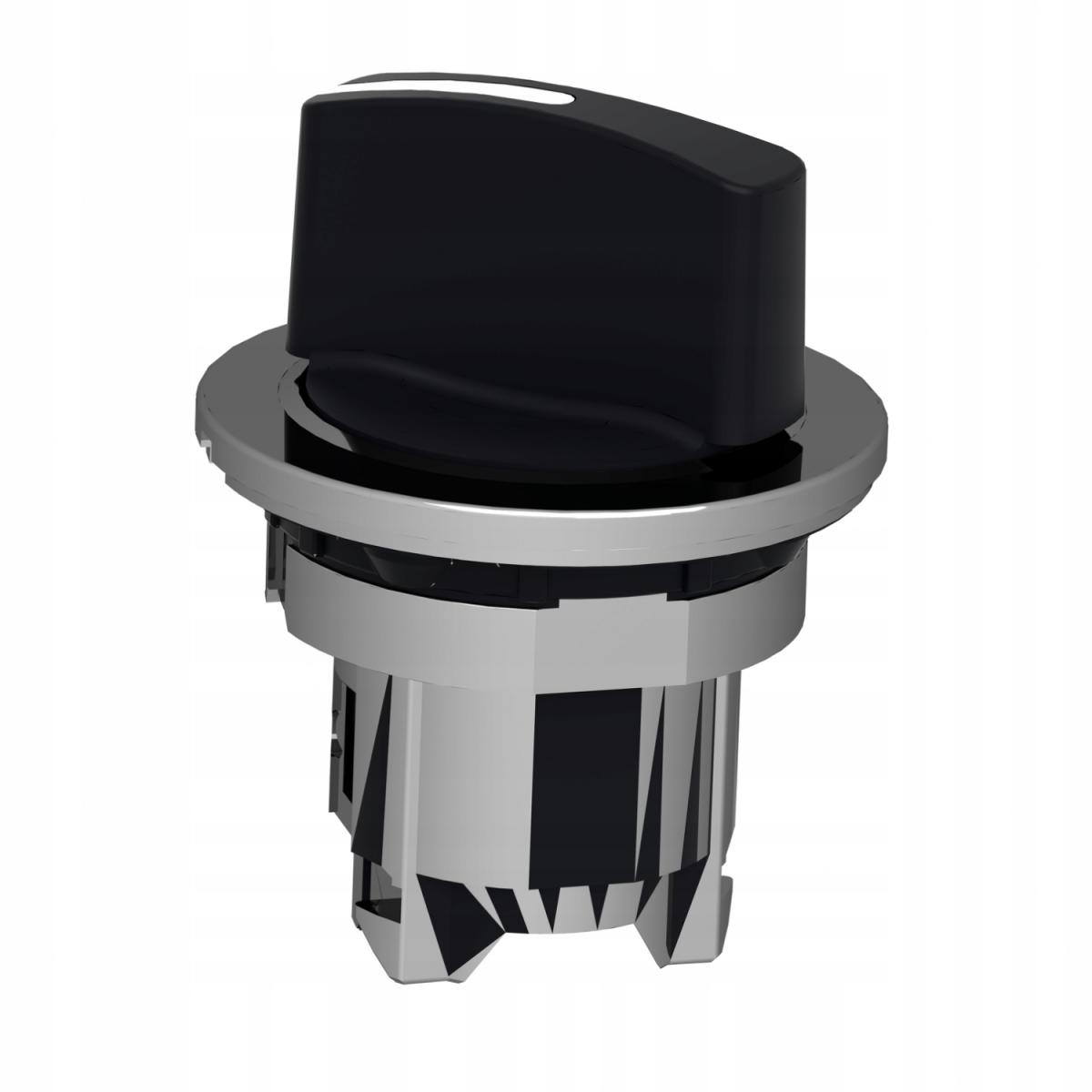

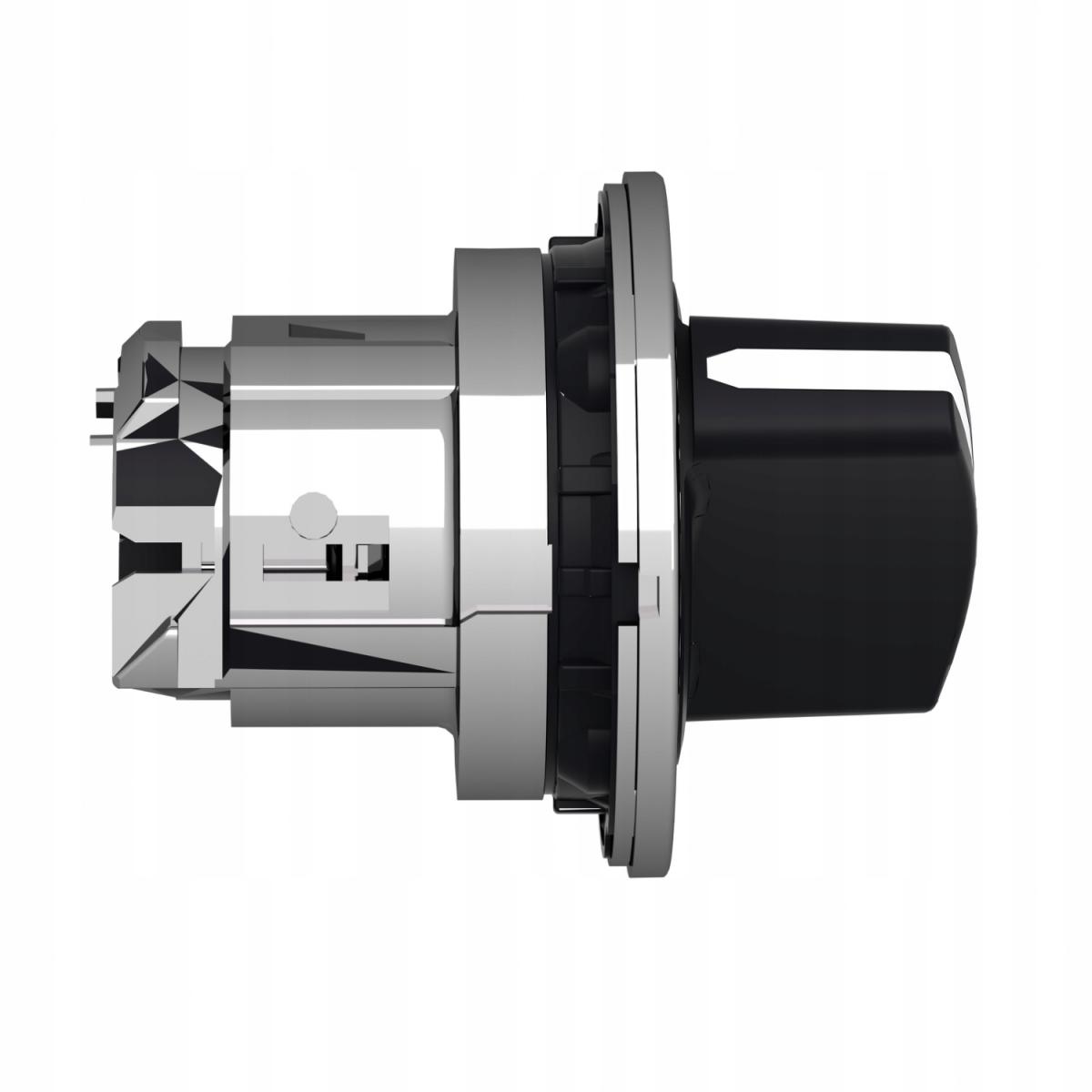

Schneider Electric, Harmony XB4 Główka przełącznika kryty czarny 2 położenia bez samoczynnego powrotu, ZB4FD2

Parametry podstawowe:

• Gama produktów: Harmony XB4
• Typ produktu lub komponentu: Główka przełącznika
• Skrócona nazwa urządzenia: ZB4F
• Materiał maskownicy: Metal chromowany
• Średnica montażowa: 30,5 mm
• Typ głowicy: Built-in-flush
• Sprzedaż zgodnie z niepodzielną liczbą: 1
• Kształt główki elementu sygnalizacyjnego: Okrągły
• Typ elementu napędowego: Stabilny - położenie zaryglowane
• Rodzaj elementu napędowego: Czarny Standardowe pokrętło
• Położenie elementu napędowego: 2 położenia 90°

Parametry uzupełniające:

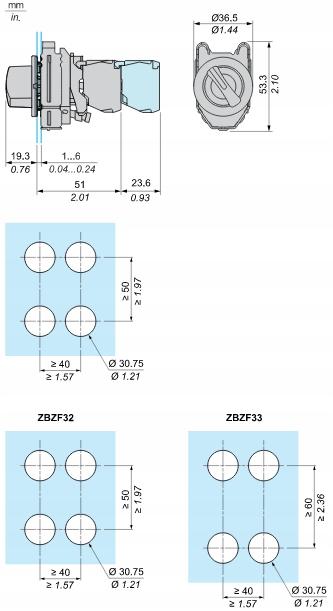

• CAD szerokość całkowita: 36,6 mm
• CAD wysokość całkowita: 36,6 mm
• CAD głębokość całkowita: 47 mm
• Masa produktu: 0,078 kg
• Odporność na myjkę wysokociśnieniową: 7000000 Pa w 55 °C, odległość: 0.1 m
• Trwałość mechaniczna: 1000000 cykl
• Kod składu elektrycznego: C3 dla <6 zestyki z użyciem pojedynczy bloki w montaż z przodu, C4 dla <6 zestyki z użyciem pojedyncze lub podwójne bloki w montaż z przodu, C5 dla <5 zestyki z użyciem pojedynczy bloki w montaż z przodu, C6 dla <5 zestyki z użyciem pojedyncze lub podwójne bloki w montaż z przodu, C7 dla <4 zestyki z użyciem pojedynczy bloki w montaż z przodu, C8 dla <4 zestyki z użyciem pojedyncze lub podwójne bloki w montaż z przodu, C11 dla <3 zestyki z użyciem pojedynczy bloki w montaż z przodu, C15 dla <1 zestyki z użyciem pojedynczy bloki w montaż z przodu
• Prezentacja urządzenia: Podstawowy element

Środowisko pracy:

• Pokrycie ochronne: TH
• Temperatura otoczenia dla przechowywania: -40...70 °C
• Temperatura otoczenia dla pracy urządzenia: -40...70 °C
• Kategoria przepięć: Klasa I zgodnie z IEC 60536
• Stopień ochrony IP: IP66 zgodnie z IEC 60529, IP67 zgodnie z IEC 60529, IP69 zgodnie z IEC 60529, IP69K zgodnie z ISO 20653, Type 13 zgodnie z UL 50 E, Type 12 zgodnie z UL 50 E, Type 4 zgodnie z UL 50 E, Type 4X zgodnie z UL 50 E
• Stopień ochrony IK: IK06 zgodnie z IEC 50102
• Normy: CSA C22.2 Nr 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
• Certyfikaty produktu: z certyfikatem UL, CSA, CCC, EAC
• Odporność na wibracje: 5 gn (f= 10...500 Hz) zgodnie z IEC 60068-2-6
• 2 mm międzyszczytowe (f= 2...10 Hz) zgodnie z IEC 60068-2-6
• Odporność na wstrząsy: 30 gn (czas trwania = 18 ms) dla przyspieszenie półfali sinusoidy zgodnie z IEC 60068-2-27, 50 gn (czas trwania = 11 ms) dla przyspieszenie półfali sinusoidy zgodnie z IEC 60068-2-27, 25 gn (czas trwania = 6 ms) dla 1000 shocks na każdej osi zgodnie z IEC 60068-2-27

Ta 30,5 mm głowica przełącznika zapewnia ergonomiczny interfejs do sterowania maszyną.

Jest łatwo montowany i wymieniany na kompatybilnych kompletnych zespołach przełączników i bloków stykowych poprzez montaż zatrzaskowy.

Dzięki wyraźnemu kolorowi jest doskonale odróżnialny wizualnie z dużej odległości.

Jest odporny na wibracje, uderzenia, myjkę wysokociśnieniową i kurz dzięki ochronie IP69, co czyni go idealnym do pracy w trudnych warunkach.

Harmony XB4

Przyciski modułowe metalowe, przełączniki i wskaźniki świetlne Ø22 mm

Harmony XB4 to metalowe modułowe, elementy sterowania i sygnalizacji o średnicy 22 mm, które łączą w sobie prostotę instalacji, wydajność, elastyczność, nowoczesne wzornictwo i solidność, dzięki czemu spełniają wymagania zastosowań przemysłowych.
