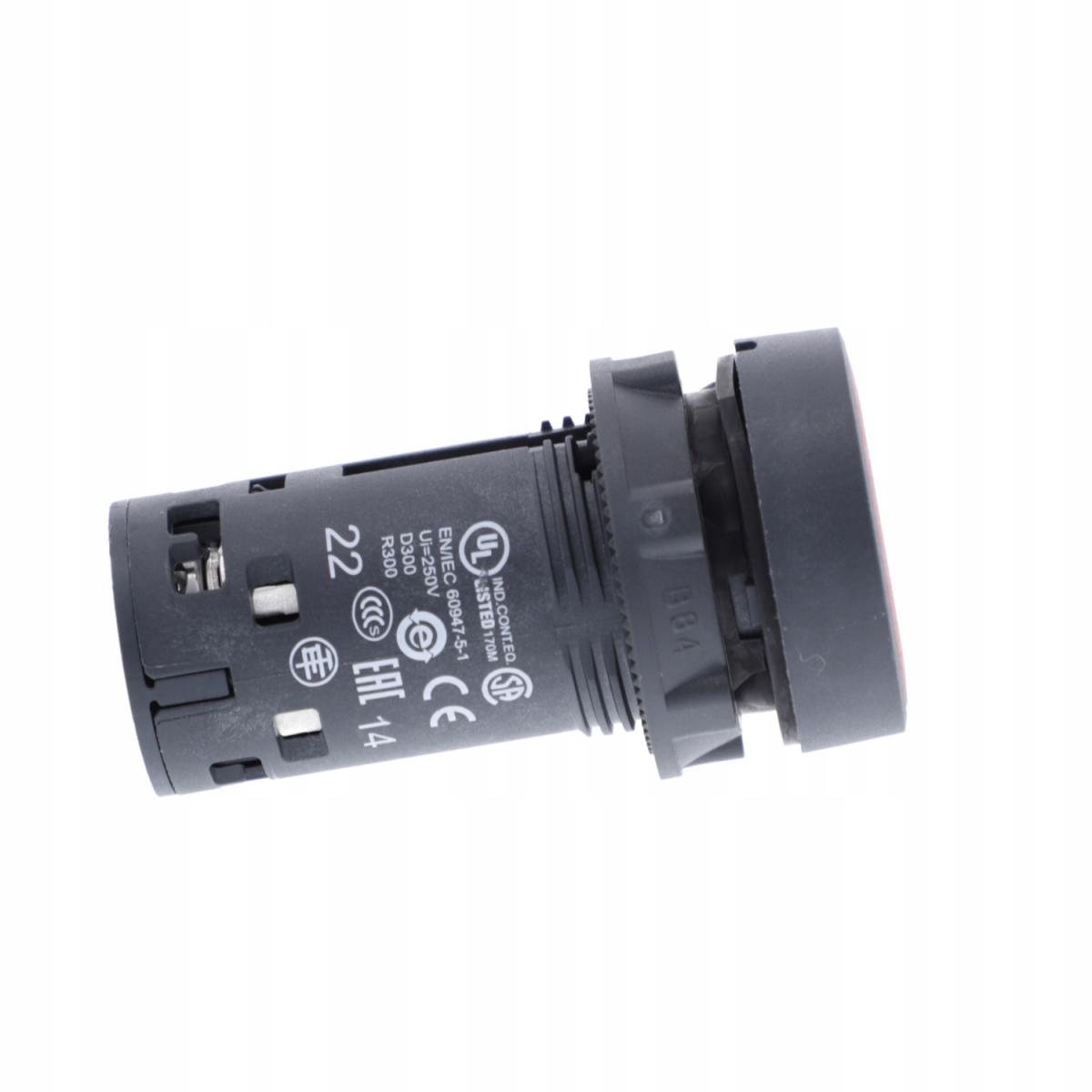

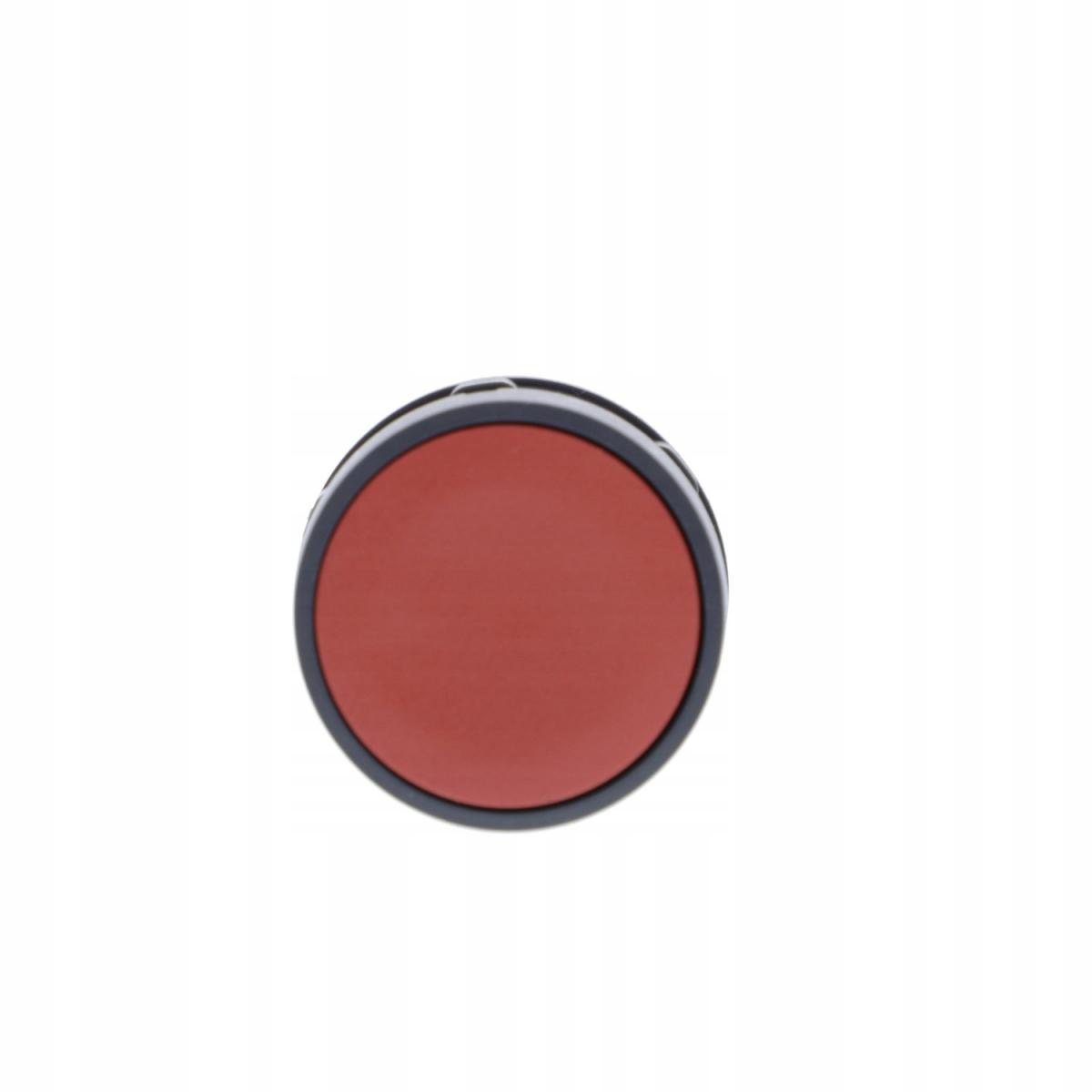

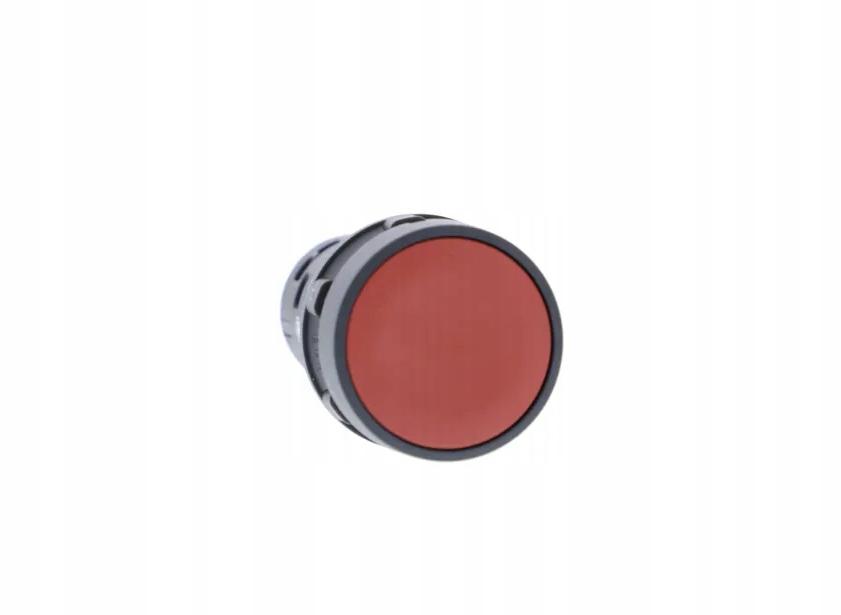

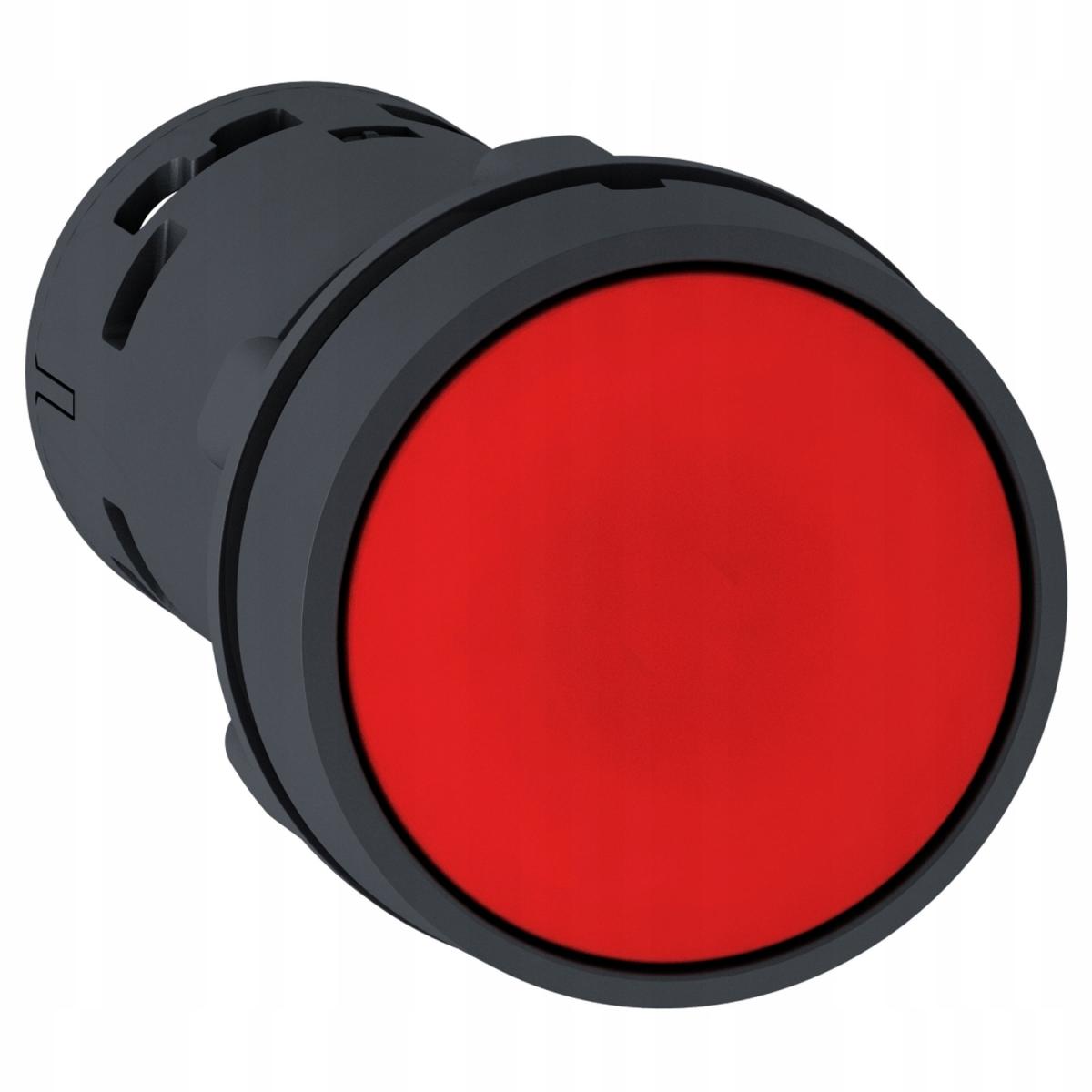

Schneider Electric, Harmony XB7 Przycisk płaski czerwony z samoczynnym powrotem bez oznaczenia, XB7NA45

Parametry podstawowe:

• Gama produktów: Harmony XB7
• Kształt główki elementu sygnalizacyjnego: Okrągły
• Rodzaj komponentu: Produkt monolityczny
• Rodzaj elementu napędowego: Czerwony płaski, Nieoznakowany
• Skrócona nazwa urządzenia: XB7
• Sprzedaż zgodnie z niepodzielną liczbą: 10
• Średnica montażowa: 22 mm
• Typ elementu napędowego:  Samoczynny powrót
• Typ produktu lub komponentu: Przycisk
• Typ i konfiguracja styków: 1 NO + 1 NC
• Działanie styków: Działanie wolne

Parametry uzupełniające:

• Głębokość całkowita : 51.5 mm
• Szerokość całkowita : 29 mm
• Wysokość całkowita : 29 mm
• Kod zgodności: XB7
• Kolor wkładki, elementu napędowego lub soczewki: Czerwony
• Masa produktu: 0.021 kg
• Montaż urządzenia: Otwór mocujący - średnica: 22.5 mm 22.3 + 0.4/0 zgodnie z EN/IEC 60947-1
• Sposób mocowania: Nakrętka mocująca poniżej głowicy: 2-2.4 N.m
• Zabezpieczenie przeciwzwarciowe: 4 A kaseta bezpiecznika typ gG zgodnie z EN/IEC 60947-5-1
• Znamionowy prąd łączeniowy [Ie]: 0.1 A w 250 V, DC-13, R300 zgodnie z EN/IEC 60947-5-1
• Znamionowy prąd łączeniowy [Ie]: 0.22 A w 125 V, DC-13, R300 zgodnie z EN/IEC 60947-5-1
• Znamionowy prąd łączeniowy [Ie]: 0.3 A w 240 V, AC-14, D300 zgodnie z EN/IEC 60947-5-1
• Znamionowy prąd łączeniowy [Ie]: 0.6 A w 120 V, AC-14, D300 zgodnie z EN/IEC 60947-5-1

Środowisko pracy:

• Certyfikaty produktu: CCC
• Certyfikaty produktu: GOST
• Powłoka ochronna: TH
• Stopień ochrony NEMA: NEMA 12 zgodnie z UL 50 E
• Stopień ochrony NEMA: NEMA 3 zgodnie z UL 50 E
• Temperatura otoczenia dla przechowywania: -40-70 °C
• Temperatura otoczenia dla pracy urządzenia: -25-70 °C
• Stopień ochrony IP: IP20 zgodnie z IEC 60529 (tył)
• Stopień ochrony IP: IP65 zgodnie z IEC 60529 (płyta czołowa)

Cechy:

• Plastikowa maskownica i monolityczna konstrukcja
• Zaprojektowany tak, aby pasował do standardowego otworu 22 mm, zapewniając kompatybilność podczas instalacji w istniejących urządzeniach
• Szeroki zakres temperatur pracy od -25°C do 70°C pozwala na wszechstronność wykorzystania produktu. IP65.

• Ten monolityczny czerwony przycisk Harmony XB7 działa z mechanizmem sprężynowym / impulsowym i zaciskami śrubowymi.

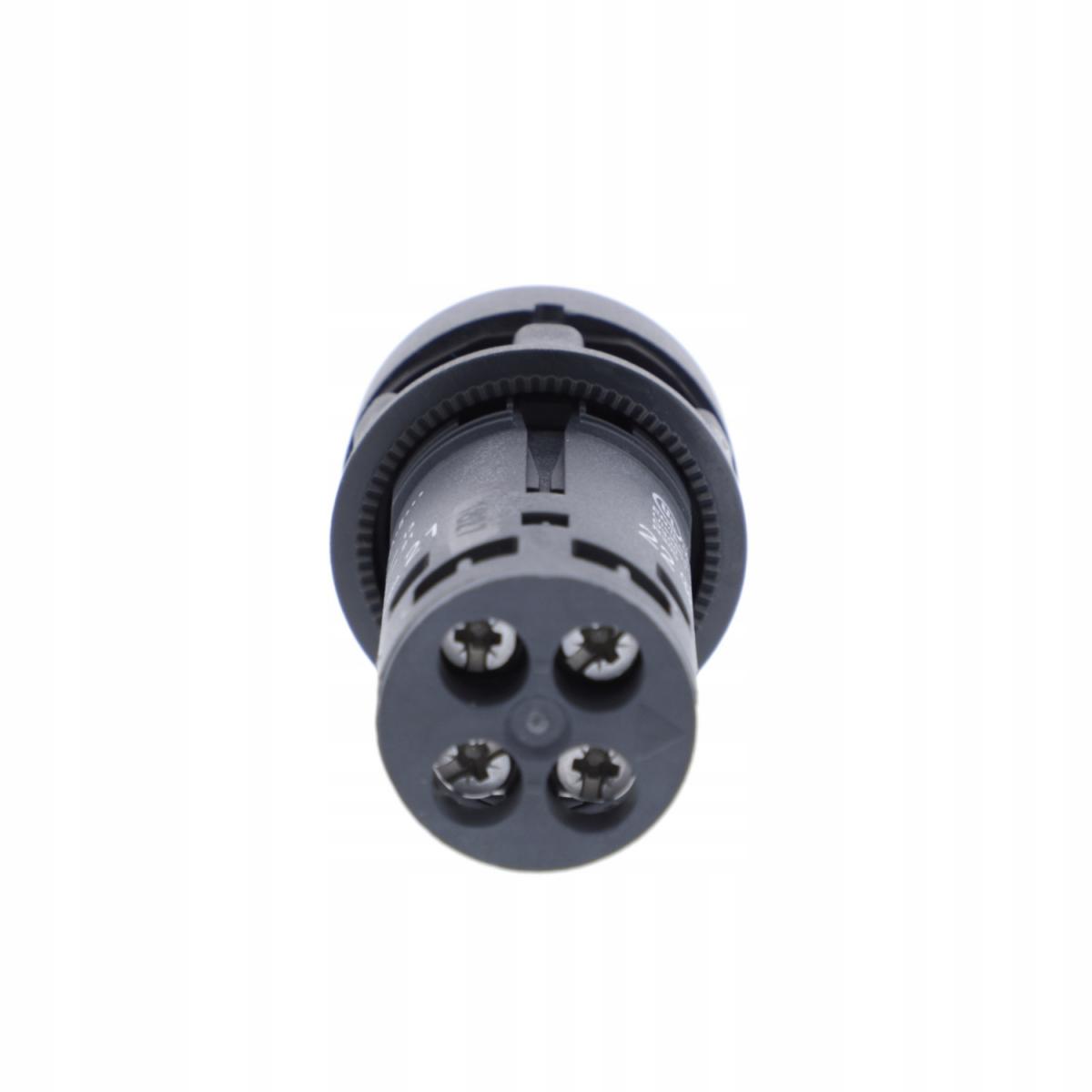

• Jest łatwo instalowany w standardowych wycięciach w panelu o średnicy 22 mm i podłączany do obwodów sterowania za pomocą klasycznych połączeń śrubowo-zaciskowych.
• Jego schemat jest wyraźnie rozróżnialny dzięki wyraźnym kolorom i oznaczeniom, co minimalizuje błędy podczas pierwszego okablowania i późniejszych czynności konserwacyjnych.
• Jest odporny na uderzenia, pyły, wodę i wibracje dzięki IP65, co czyni go idealnym do pracy w trudnych warunkach.
• Posiada podwójnie izolowaną maskownicę z tworzywa sztucznego.
• Szeroki zakres temperatur pracy od -25°C do 70°C pozwala na wszechstronne zastosowanie produktu.
