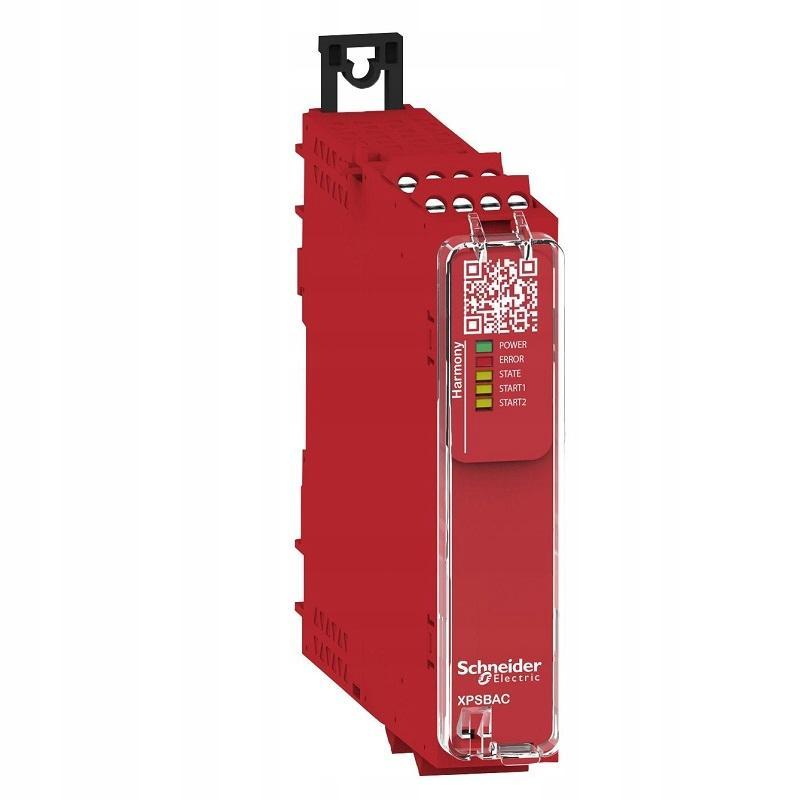

Schneider Electric, Harmony XPS Moduł bezpieczeństwa BAC Kat.4 24V śrubowe, XPSBAC14AP

Ten przekaźnik bezpieczeństwa jest przeznaczony do monitorowania wyłącznika awaryjnego i wyłącznika ochronnego. Ten podstawowy moduł bezpieczeństwa zawiera wstępnie zdefiniowane funkcje bezpieczeństwa. Ten przekaźnik kontrolny zawiera 1 wyjście sterujące, 4 wyjścia bezpieczeństwa NO i 2 wyjścia diagnostyczne NC. Maksymalny poziom bezpieczeństwa osiągany przez ten przekaźnik bezpieczeństwa to PLe/Kategoria 4 zgodny z ISO13849-1, SILCL 3 zgodny z IEC62061, SIL 3 zgodny z IEC61508. Ten przekaźnik bezpieczeństwa waży 0,200kg. Jego wymiary to 22,5mm (szerokość) x 120mm (głębokość) x 100mm (wysokość). Ten przekaźnik bezpieczeństwa jest odpowiedni do zastosowań takich jak żywność i napoje, podnoszenie, przenoszenie materiałów, obróbka materiałów, pakowanie. Ten bezpieczny przekaźnik spełnia normy bezpieczeństwa funkcjonalnego IEC 60947-5-1, IEC 61508-1, IEC 61508-2/-3, ISO 13849-1, IEC 62061, posiada certyfikat cULus, TÜV. Przekaźniki bezpieczeństwa Harmony są kompatybilne ze sterownikami logicznymi Modicon. Przekaźnik ten montowany jest na symetrycznej szynie DIN 35mm. Przekaźniki bezpieczeństwa Harmony XPS Basic i Universal są pierwszym wyborem do łatwego zarządzania pojedynczymi funkcjami bezpieczeństwa, zwykle w maszynach o prostej i średniej złożoności. Harmony XPS Basic oferuje najbardziej optymalne rozwiązanie dla aplikacji z przewodowymi modułami bezpieczeństwa.

● Funkcja modułu: Przycisk zatrzymania awaryjnego z 2 stykami NZ

● Funkcja modułu: Monitorowanie zabezpieczenia z 1 lub 2 wyłącznikami krańcowymi

● Gama produktów: Harmony Safety Automation

● Nazwa modułu bezpieczeństwa: XPSBAC

● Typ produktu lub komponentu: Moduł bezpieczeństwa

● Znamionowe napięcie zasilania [Us] : 24 V AC - 15...10 %

● Znamionowe napięcie zasilania [Us] : 24 V DC - 20...20 %

● Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 6 A

● Głębokość: 120 mm

● Masa produktu: 0.200 kg

● Pobór mocy w [W]: 1.5 W 24 V prąd stały (DC)

● Pobór mocy w VA: 3.5 VA 24 V prąd przemienny (AC) 50/60 Hz

● Przyłącza - zaciski: Zdejmowalny blok zacisków śrubowych, 0.2...2.5 mm² stały lub elastyczny

● Przyłącza - zaciski: Zdejmowalny blok zacisków śrubowych, 0.25...2.5 mm² elastyczny z tulejką pojedynczy przewodnik

● Przyłącza - zaciski: Zdejmowalny blok zacisków śrubowych, 0.2...1.5 mm² stały lub elastyczny podwójny przewodnik

● Rodzaj rozruchu: Automatyczny/ręczny/monitorowany

● Styki dodatkowe dostępne na każdym styczniku: 4 NO + 1 NC

● Szerokość: 22.5 mm

● Wysokość: 100 mm

● Znamionowy prąd łączeniowy [Ie]: 5 A AC-1

● Znamionowy prąd łączeniowy [Ie]: 3 A AC-15

● Znamionowy prąd łączeniowy [Ie]: 5 A DC-1

● Znamionowy prąd łączeniowy [Ie]: 3 A DC-13

● Znamionowy prąd łączeniowy [Ie]: 3 A AC-1

● Znamionowy prąd łączeniowy [Ie]: 1 A AC-15

● Znamionowy prąd łączeniowy [Ie]: 3 A DC-1

● Znamionowy prąd łączeniowy [Ie]: 1 A DC-13

● Zastosowanie modułu bezpieczeństwa: Dla awaryjnego zatrzymania i zastosowań związanych z osłoną ochronną

● Typ obwodu elektrycznego: Para NC

● Certyfikaty produktu: TÜV

● Certyfikaty produktu: CULus

● Stopień ochrony IP: IP20 (zaciski) zgodnie z EN/IEC 60529

● Stopień ochrony IP: IP40 (mieszkaniowy) zgodnie z EN/IEC 60529

● Stopień ochrony IP: IP54 (powierzchnia montażowa) zgodnie z EN/IEC 60529

● Temperatura otoczenia dla pracy urządzenia: -25-55 °C

Preventa XPS Universal moduły bezpieczeństwa

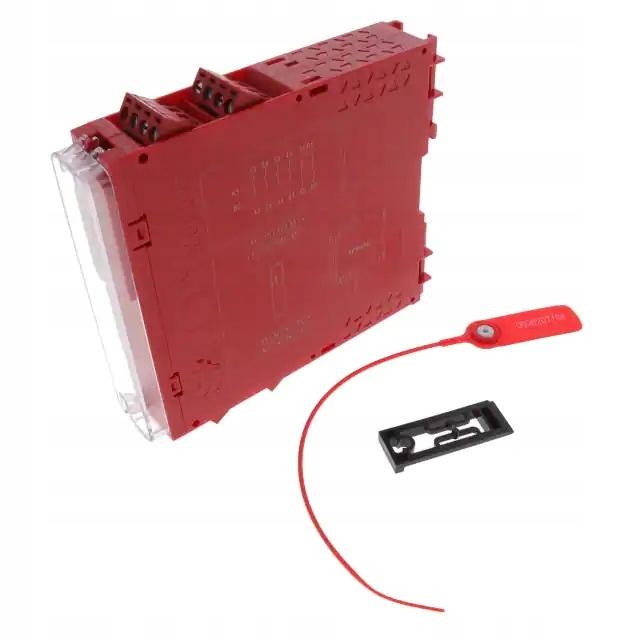

Uniwersalne moduły bezpieczeństwa Preventa XPS łączą w sobie prostotę zastosowania przewodowych modułów bezpieczeństwa z różnorodnością komunikatów tam, gdzie wcześniej wymagana była bardziej złożona i kosztowna technologia fieldbus. Ponadto każdy produkt posiada unikalnie numerowaną taśmę uszczelniającą służącą do zamykania przezroczystej klapy przedniej pokrywy.
