HTRP230(50)

NATYNKOWY, PRZEWODOWY REGULATOR TEMPERATURY - TYGODNIOWY

HTRP230(50)

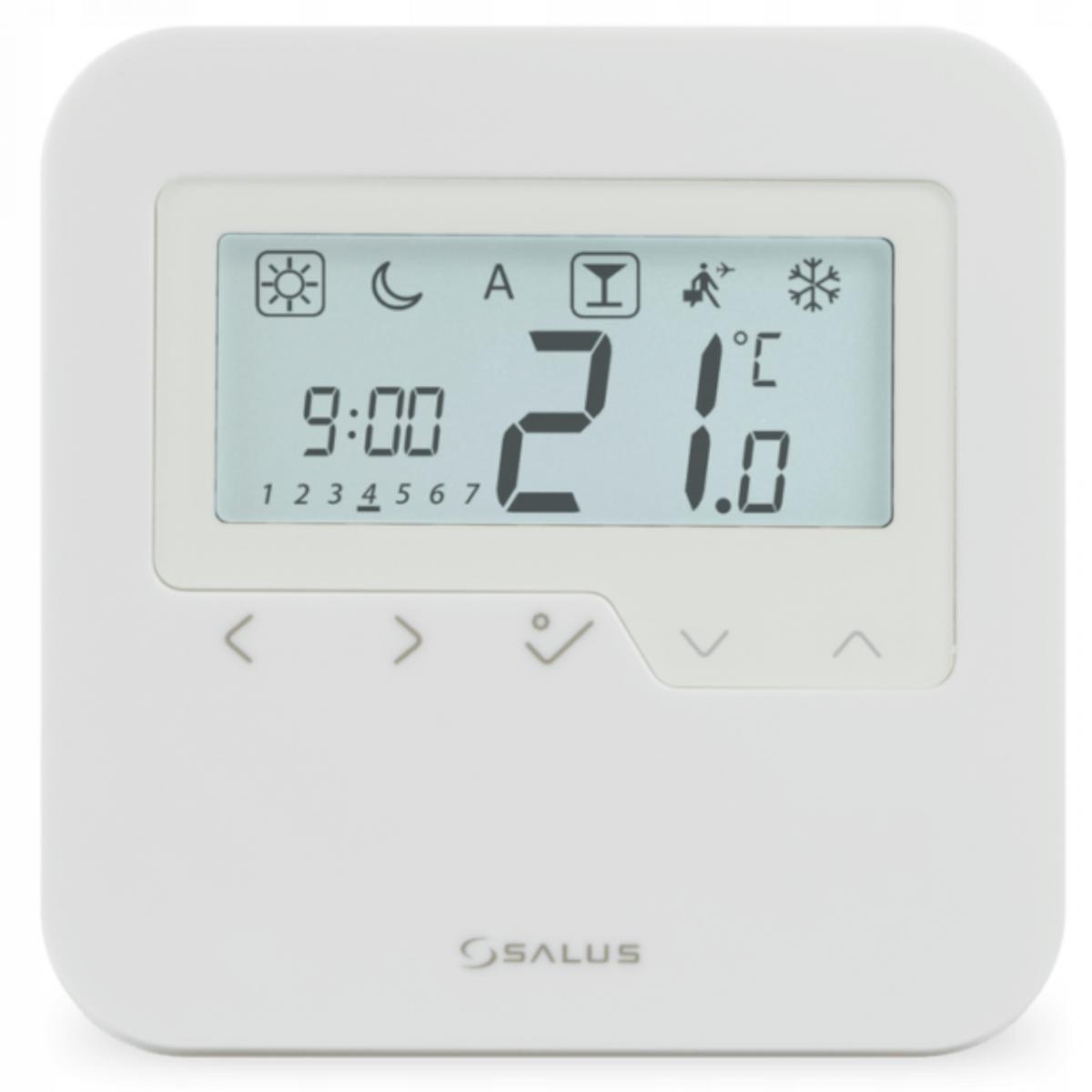

Natynkowy regulator temperatury przeznaczony jest do kontroli ogrzewania/chłodzenia płaszczyznowego, charakteryzującego się dużą bezwładnością cieplną. Podłącza się go do przewodowej listwy sterującej (KL06, KL08NSB, CB500X).

Regulator posiada funkcję tworzenia własnych harmonogramów. Może sterować regulatorami dobowymi - za pośrednictwem listwy sterującej wysyła do nich sygnał NSB (nocnego obniżenia temperatury) i przełącza je na temperaturę ekonomiczną. Wówczas harmonogram czasowy jest wspólny dla wszystkich regulatorów (wg regulatora tygodniowego), natomiast temperatury ustawia się indywidualnie na każdym regulatorze.

Algorytm PWM

Sterowanie impulsowe PWM (Pulse-Width Modulation) jest stabilniejszym algorytmem sterującym niż najprostsza, dwupołożeniowa histereza, która nie gwarantuje precyzji działania.

PWM również jest mechanizmem dwupołożeniowym włącz / wyłącz, jednak posiada dodatkowy parametr na którym opiera swoje działanie – czas grzania. O czasie pracy urządzenia grzewczego decyduje różnica między temperaturą zadaną, a temperaturą aktualną. Sterownik na podstawie wzoru matematycznego oblicza na jak długo ogrzewanie musi się włączyć, żeby utrzymać temperaturę zadaną. Działanie to jest uwarunkowane ustaloną na etapie projektowania tabelą wzorów.

Algorytm PWM dzięki temu, że jako dodatkowy parametr posiada czas nagrzewania, jest często wybierany do sterowania ogrzewaniem podłogowym, które charakteryzuje się niską temperaturą powierzchni grzewczej oraz dużą bezwładnością cieplną.

Regulator może współpracować z innymi regulatorami pracującymi w oparciu o algorytm PWM (VS35, VS30, HTR, HTRS, BTRP, BTR, RT10) oraz listwami przewodowymi KL08NSB, CB500, CB500X, KL06.

FUNKCJA NSB

Funkcja NSB (Night Set Back) daje możliwość automatycznego obniżenia zadanej temperatury na regulatorach dobowych HTRS230(30), za pośrednictwem regulatora HTRP230(50) połączonego z listwą centralną (lub innego zegara zewnętrznego). Zmiana temperatury odbywa się pomiędzy temperaturą komfortową a temperaturą ekonomiczną.

Cechy produktu:

• bezgłośna praca (TRIAC)
• posiada algorytm sterujący PWM
• ochrona przed zbyt wysoką lub zbyt niską temperaturą przy zastosowaniu dodatkowego czujnika podłogowego FS300
• ochrona zaworów termostatycznych przed zastaniem (VP)
• posiada wejście na dodatkowy czujnik temperatury
• tryb ochrony przed zamarzaniem
• tryb Party
• tryb Wakacje

Tryb party

Ustawia temperaturę komfortową na czas zdefiniowany przez użytkownika (maksymalnie 9 godzin 50 minut).

Tryb wakacje

Ustawia temperaturę ochrony przed zamarzaniem na czas zdefiniowany przez użytkownika (maksymalnie 99 dni).

Tryb przeciwzamrożeniowy

Zazwyczaj używany podczas długich nieobecności w domu (np. wakacje, wyjazdy). Tryb dostępny tylko, gdy regulator jest ustawiony w trybie grzania. Zakres nastawy temp: od 5°C do 17°C.

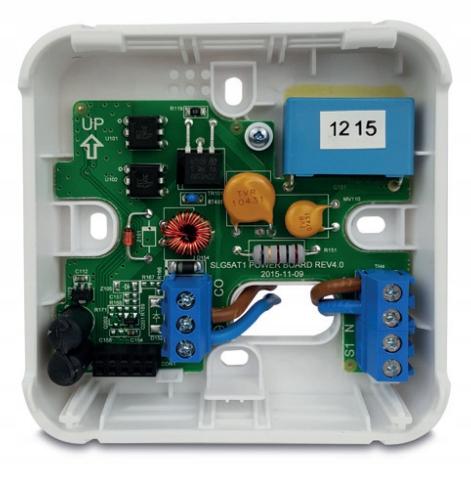

Dane techniczne:

• Zasilanie: 230V AC 50 Hz
• Max obciążenie: TRIAC 0.5 A
• Sygnał wyjściowy: 230V AC 50 Hz
• Zakres regulacji temperatury: 5 - 35°C
• Dokładność wskazania temp.: 0.5°C
• Algorytm sterujący: PWM lub Histereza ±0.25°C lub ±0.5°C
• Komunikacja: Przewodowa
• Stopień ochrony: IP30

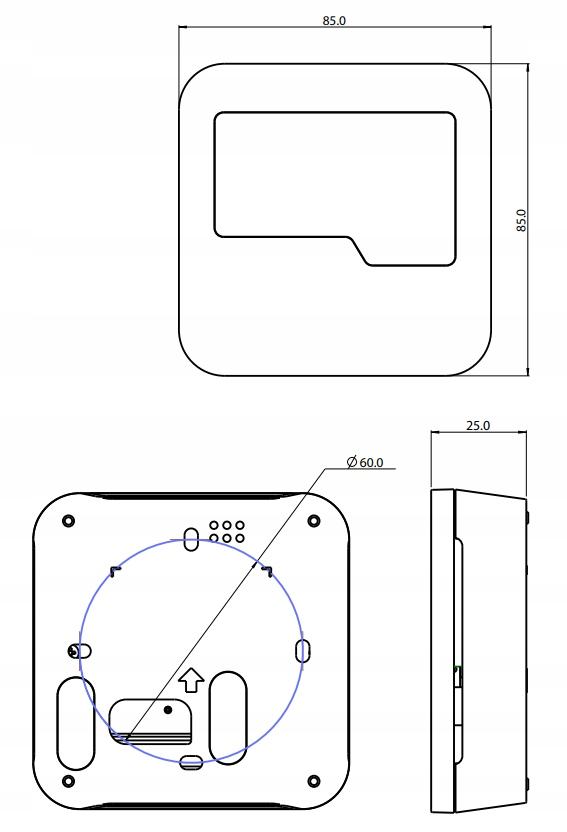

• Wymiary [mm]: 85 x 85 x 25
• Kolor obudowy: RAL 9010 (czysta biel)
