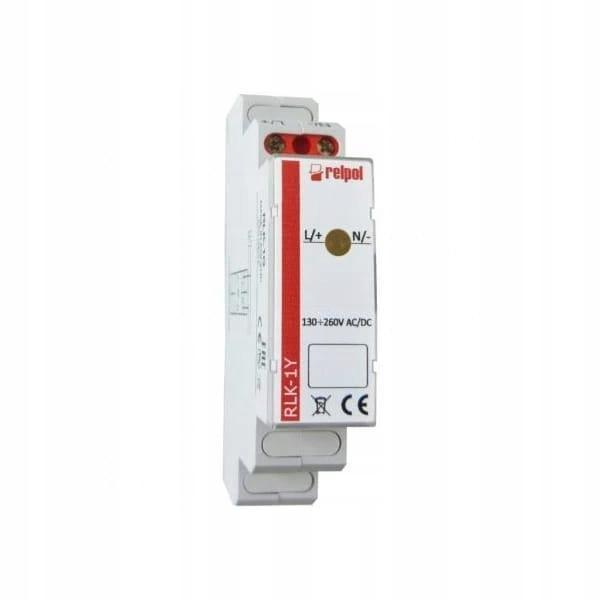

Kontrolka sygnalizacyjna 1-fazowa żółta na szynę TS35 250V RLK-1Y Relpol 8698

zastosowanie: optyczna sygnalizacja obecności napięcia AC/DC w sieci 1-fazowej poprzez świecenie jednej niewymiennej diody LED

napięcie zasilania AC:

• min. 130V AC/DC
• max. 260V AC/DC

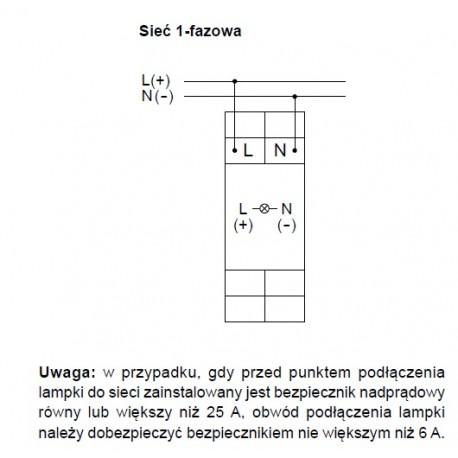

zaciski: (+)L – (-)N

roboczy zakres napięcia zasilania Un:

• min. 0,85V
• max. 1,1V

znamionowy pobór mocy DC: ≤ 0,7W DC

znamionowy pobór prądu: 1,7 mA

zakres częstotliwości zasilania AC:

• min. 48 Hz
• max. 63 Hz

wyświetlanie obwodu kontrolnego:

Żółta jedna dioda LED L ON - sygnalizacja napięcia zasilania U.Przy pomocy elementu świetlnego (dioda LED położona na środku panelu czołowego) szybko rozpoznawalny jest zanik fazy. Światło LED jest dobrze widoczne, nawet przy silnym naświetleniu, a jego jasność zależy od aktualnej wartości napięcia zasilającego

montaż:

• za pomocą dwóch zaczepów na szynie 35mm
• wg PN-EN60715

połączenie:

• maks. przekrój przewodów - 1x2,5mm2/2x1,5mm2 (1x14/2x16AWG)
• długość odizolowania przewodów - 6,5mm

maks. moment dokręcenia zacisku:

śruba uniwersalna pod krzyżak z nacięciem lub płaski wkrętak 0,6Nm

znamionowe napięcie izolacji: 250V AC

znamionowe napięcie udarowe:

• wejście 1000V wg PN-EN 61000-4-5
• szyna 35 mm - zaciski 4000V 1,2/50 μs

klasa ochronności: II

kategoria przepięciowa: II

stopień zanieczyszczenia izolacji: 2

klasa palności:

• obudowa: V-0
• panel przedni: V-2 wg UL94

napięcie probiercze:

szyna 35mm-zaciski 4 000V AC

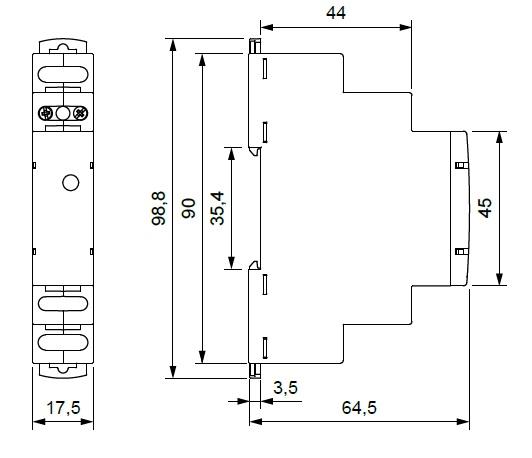

wymiary (axbxh): 90x17,5x64,5mm

masa: 35g

temperatura otoczenia składowania: od -40°C do+70°C

temperatura otoczenia pracy: od -20°C do+55°C

stopień ochrony obudowy: IP20 wg PN-EN 60529

kolor obudowy: szary

materiał obudowy: tworzywo sztuczne

normy i aprobaty: CE, PN-EN 62094-1, PN-EN 61000-4-2,3,4,5,6,11

producent: Relpol

numer artykułu: RLK-1Y
