Ogranicznik przepięć iPRD1 12,5R-T12-3 3P T1+T2 (B+C) 12,5kA SCHNEIDER

• Stopień ochrony (IP): IP20
• Układ sieci DC: nie
• Układ sieci IT: nie
• Układ sieci TN: nie
• Układ sieci TN-C: tak
• Układ sieci TN-C-S: nie
• Układ sieci TN-S: nie
• Układ sieci TT: nie
• Inny układ sieci: nie
• Liczba biegunów: 3
• Najwyższe napięcie trwałej pracy AC: 350 V
• Znamionowe napięcie AC: 400 V
• Poziom ochrony: 1.5 kV
• Poziom ochrony L-N: 1.5 kV
• Poziom ochrony N-PE: 1.5 kV
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Rozmiar: 6 modułów
• Maks. przekrój przewodu (jedno-/wielodrutowego): 35 mm²
• Maks. przekrój przewodu elastycznego: 25 mm²
• Ze stykiem sygnalizacyjnym: tak
• Sygnalizacja zadziałania na urządzeniu: Optyczny
• Klasa ochronności: Typ 1+2
• Zintegrowane dobezpieczenie: nie
• Technologia szczeliny iskrowej do przełączania napięcia: nie
• Producent: SCHNEIDER ELECTRIC POLSKA SP. Z O.O.
• Marka: SCHNEIDER ELECTRIC POLSKA SP. Z O.O.
• Kod produktu: 1705958
• EAN: 3606481490216

Ogranicznik przepięć Acti9 iPRD1 12.5r zabezpiecza instalacje 3P w budynkach mieszkalnych i niewielkich budynkach komercyjnych przed bezpośrednimi i pośrednimi przepięciami krótkotrwałymi. To urządzenie typu 1+2 z automatyczną ochroną za pomocą zintegrowanego wyłącznika automatycznego jest zalecane do instalacji o wysokim poziomie ryzyka. Urządzenie zapewnia zdalne raportowanie komunikatu wkład musi zostać wymieniony. Ogranicznik przepięć z podłączonym okablowaniem umożliwia szybką wymianę wkładów w przypadku ich uszkodzenia. Zawiera rozłącznik bezpieczeństwa na koniec okresu eksploatacji. A cti9 iPRD1 12.5r jest kompatybilny z systemem uziemienia TN-C. W połączeniu z Compact NSXm H TM80D zdolność wyłączania wynosi 70 kA. Maksymalny prąd rozładowania Imax wynosi 50 kA. Nominalny prąd rozładowania In wynosi 20 kA. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym wynosi 350V AC mię dzy fazą a uziemieniem. Poziom zabezpieczenia przed wzrostem napięcia wynosi 1,5 kV typu 1+2. Znamionowe napięcie robocze Ue wynosi 230V AC lub 400V AC, a częstotliwość robocza wynosi 50Hz. Wymiary wynoszą (szer.) 54 mm x (wys.) 89 mm x (gł.) 69 mm. Szerokość w modułach o szerokości 9 mm wynosi 6. W aga wynosi 486g. Stopień ochrony wynosi IP20, a IP40 w obudowie modułowej. Temperatura pracy wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -40°C do +80°C. Produkt jest zgodny z normami EN 61643-11 2012 oraz IEC 61643-11 2011.

Ograniczniki przepięć Acti 9 stosowane do ochrony instalacji i urządzeń elektrycznych przed przepięciami łączeniowymi i indukowanymi oraz skutkami bezpośrednich wyładowań atmosferycznych.

Ograniczniki przepięć typu 2 Acti 9 do montażu na szynie DIN

Funkcje

Unikalne cechy  ograniczników przepięć typu 2 Acti 9 iPF oraz iPRdo montażu na szynie DIN zapewniają całkowite bezpieczeństwo i podwyższoną ciągłość zasilania

• Klasa II izolacji: zachowane bezpieczeństwo obsługującego i niewykwalifikowanego personelu
• VISI-TRIP: szybkie wykrywanie zakłóceń na odpływach z ograniczników przepięć typu 2 i skrócenie czasu interwencji
• Maksymalny prąd wyładowczy: 8 do 65 kA
• Zestawienie: ogranicznik przepięć/rozłącznik  jest certyfikowane  dla zwarciowego prądu wytrzymywanego Isc do 50 kA (IEC 61643-11 + A11, wersja 2007)
• Maksymalne ciągłe napięcie pracy, Uc = 340, 460 V
• Odpowiedni do wszystkich systemów uziemienia sieci: TT, TN-S, TN-C, IT
• Ogranicznik przepięć mocowany na stałe lub wtykowy
• Aparat wielobiegunowy lub aparaty jednobiegunowe do zestawiania
• Styki do zdalnej sygnalizacji zużycia

Korzyści

Efektywność na którą zasługujesz

Podwyższona ciągłość zasilania i bezpieczeństwo dzięki:

• certyfikowanej koordynacji z rozłączającymi wyłącznikami,
• wytrzymałości połączeń,
• zdalnej informacji o stanie urządzenia zabezpieczającego

Zastosowania

• Ochrona instalacji elektrycznych w budownictwie przemysłowym i powszechnym przed przepięciami przewodzonymi i indukowanymi, spowodowanymi pośrednimi wyładowaniami atmosferycznymi
• Zastosowanie w budownictwie mieszkaniowym, przemysłowym i powszechnym

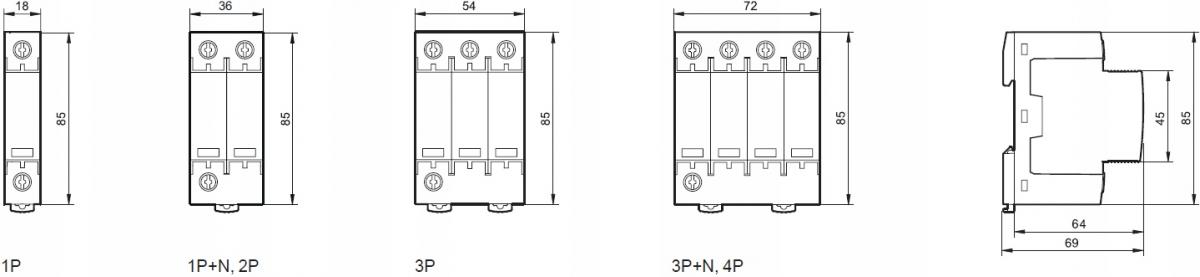

Wymiary ograniczników iPRD

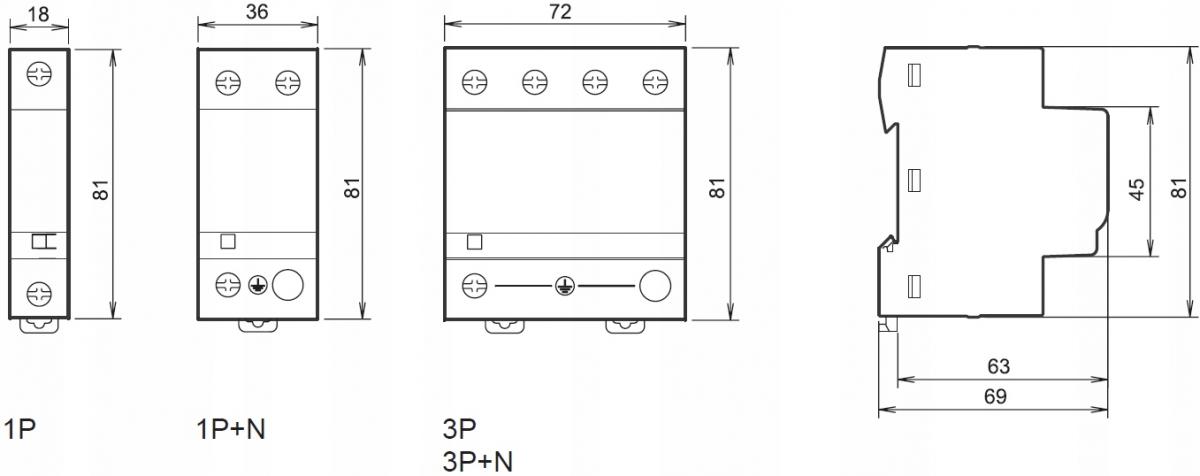

Wymiary ograniczników iPFK

Aparatura modułowa Acti 9

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom.

Akcesoria do aparatury modułowej

System Acti 9 obejmuję szeroką gamę akcesoriów do aparatury modułowej. Kompletny zestaw akcesoriów do aparatury modułowej ułatwia wszystkie działania, również interwencje w miejscu zainstalowania bez wyłączania dla zapewnienia ciągłości zasilania. W skład akcesoriów do aparatury modułowej wchodzą między innymi łatwy do zainstalowania system blokowania kłódką, blok przyłączeniowy, napęd obrotowy o stopniu ochrony IP55 z możliwością zamontowania z przodu lub boku obudowy. Mechanizm napędowy jest zamontowany na urządzeniu. Osłony śrub zaciskowych, które uniemożliwiają dostęp do śrub. Podstawy wtykowe, które umożliwiają usunięcie lub szybką wymianę wyłącznika bez dotykania przyłączeń. Pośród dostępnych akcesoriów do aparatury modułowej znajdują się również przegrody między biegunowe, które wzmacniają izolację pomiędzy przyłączaniami czy oznaczniki zatrzaskowe.
