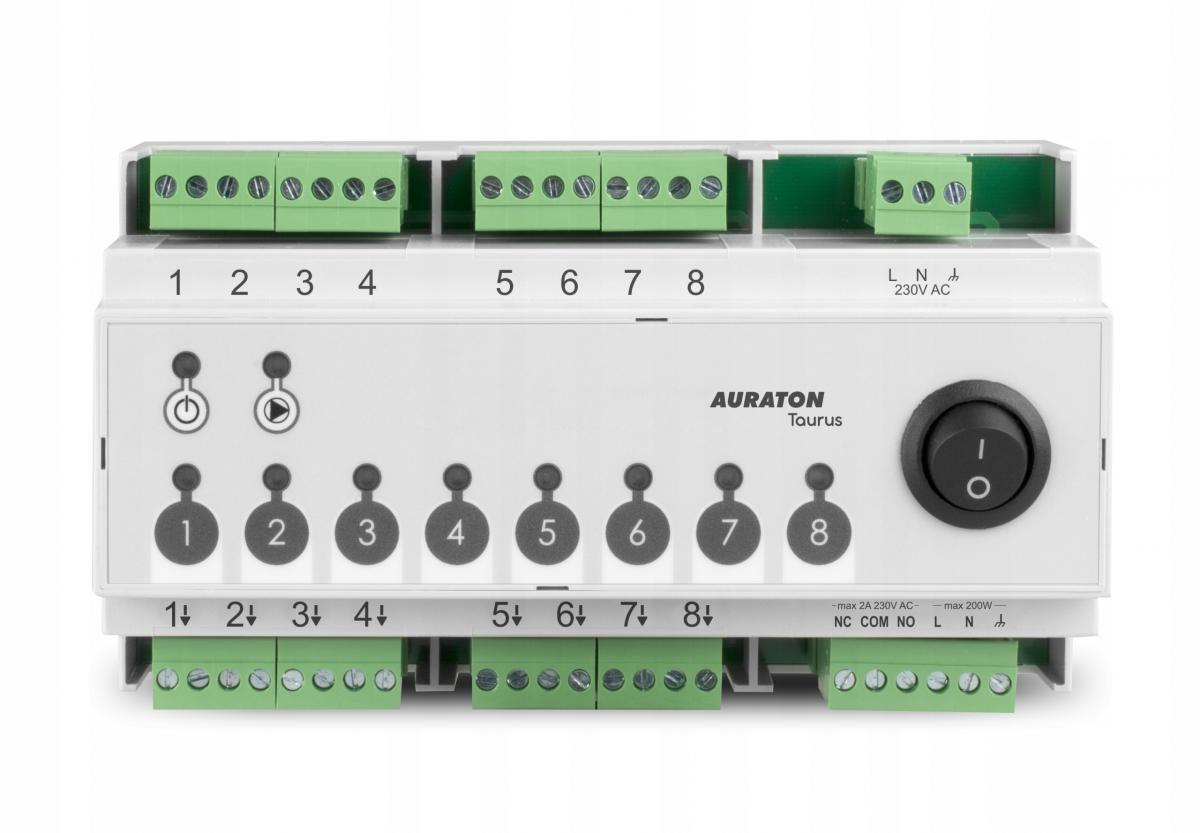

AURATON TAURUS-PRZEWODOWA

LISTWA STERUJĄCA

OGRZEWANIE PODŁOGOWE

Listwa sterująca siłownikami ogrzewania podłogowego przeznaczona do montażu w szafkach instalacyjnych.

AURATON Taurus współpracuje z przewodowymi regulatorami temperatury.

Umożliwia jednoczesne sterowanie pracą pompy centralnego ogrzewania oraz urządzeniem grzewczym.

Właściwości :

• Łatwy montaż – przyłącza są zaopatrzone w wyciągane zaciski. Przed wykonaniem podłączeń kablowych można je odłączyć
• 8 stref grzewczych (do 3 siłowników AURATON na strefę)
• Funkcja opóźnienia załączenia urządzenia grzewczego (ok 3 min.)
• Możliwość monitorowania każdej strefy grzewczej poprzez przewodowy regulator temperatury AURATON
• Sterowanie pompą obiegową C.O. i piecem C.O. (styki bezpotencjałowe)
• Montaż na szynie DIN

Dane techniczne :

• Zasilanie : 230V AC, 50Hz, 1,5W
• Zakres temperatury pracy : 0 – 40°C
• Sygnalizacja stanu pracy : diody LED
• Ilość niezależnie sterowanych stref grzewczych : 8
• Obciążalność przekaźnika : max. 250V AC, max. 2 A (styki bezpotencjałowe COM, NO, NC)
• Obciążalność wyjść sterujących głowicami :  230V max. 30 W, do 3 siłowników AURATON Vela, na strefę
• Obciążalność wyjścia pompy C.O. 230V : max. 200 W
• Opóźnienie załączenia przekaźnika oraz pompy : około 3 minuty
• Stopień ochrony : IP20
• Sugerowane miejsce montażu : na szynie DIN skrzynki rozdzielacza

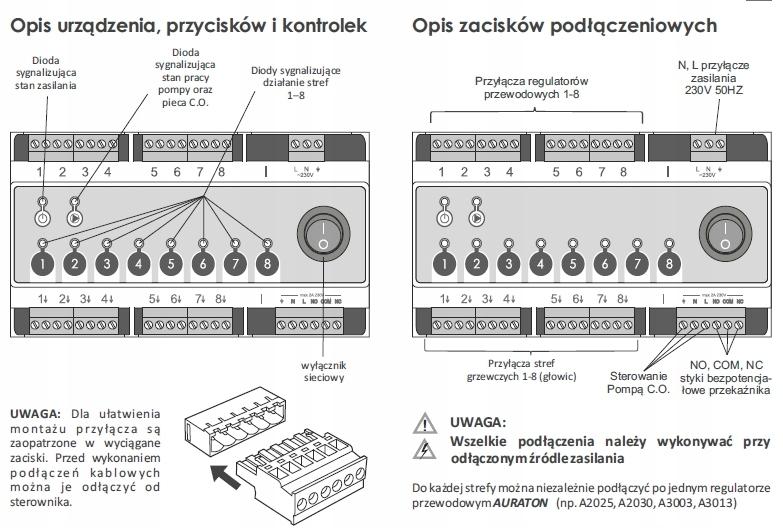

Opis urządzenia, przycisków

i kontrolek :

1. Dioda sygnalizująca stan zasilania
2. Dioda sygnalizująca stan pracy pompy C.O.
3. Przyłącza regulatorów przewodowych 1-8
4. Wyłącznik sieciowy
5. Sterowanie pompą C.O.
6. NC, COM, NO, styki bezpotencjałowe przekaźnika
7. Przyłącza stref grzewczych 1-8 (siłowników)
8. Diody sygnalizujące działanie stref 1-8

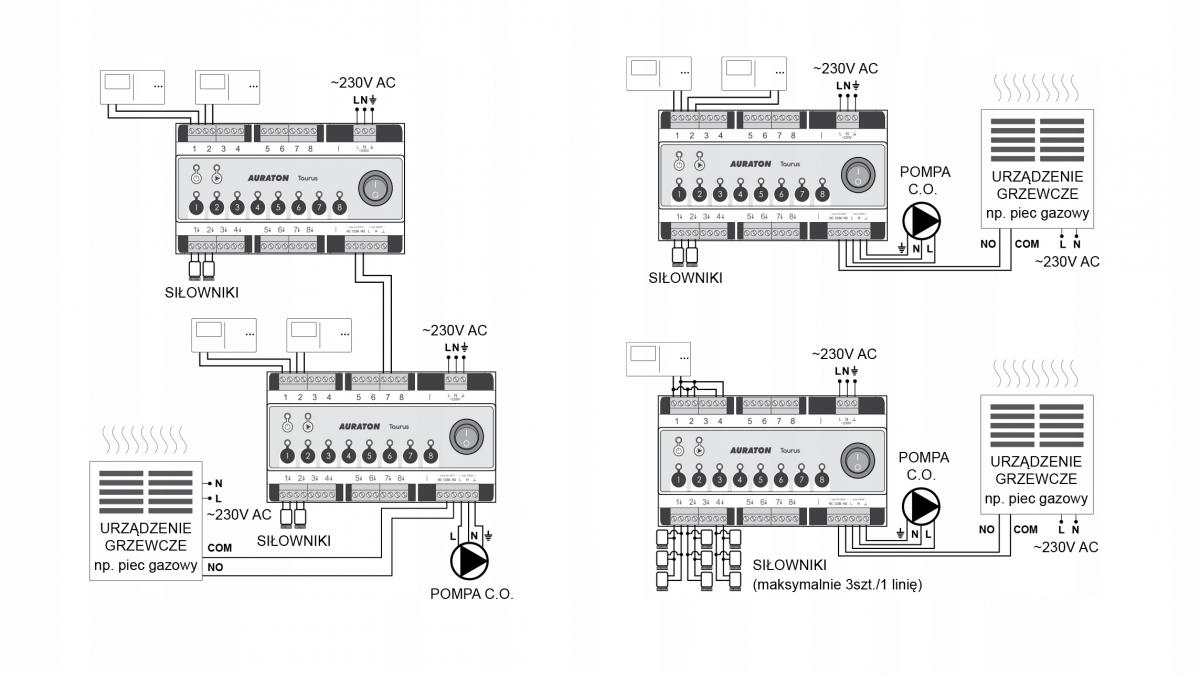

Podłączenie pieca C.O.

1. Siłowniki
2. Pompa C.O.
3. Urządzenie grzewcze, np. piec gazowy
