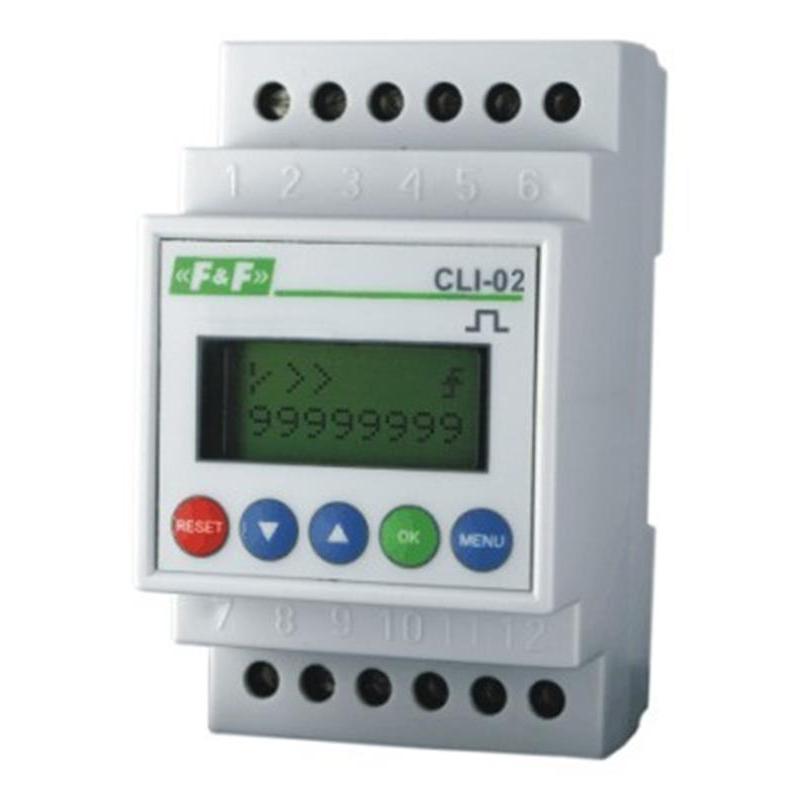

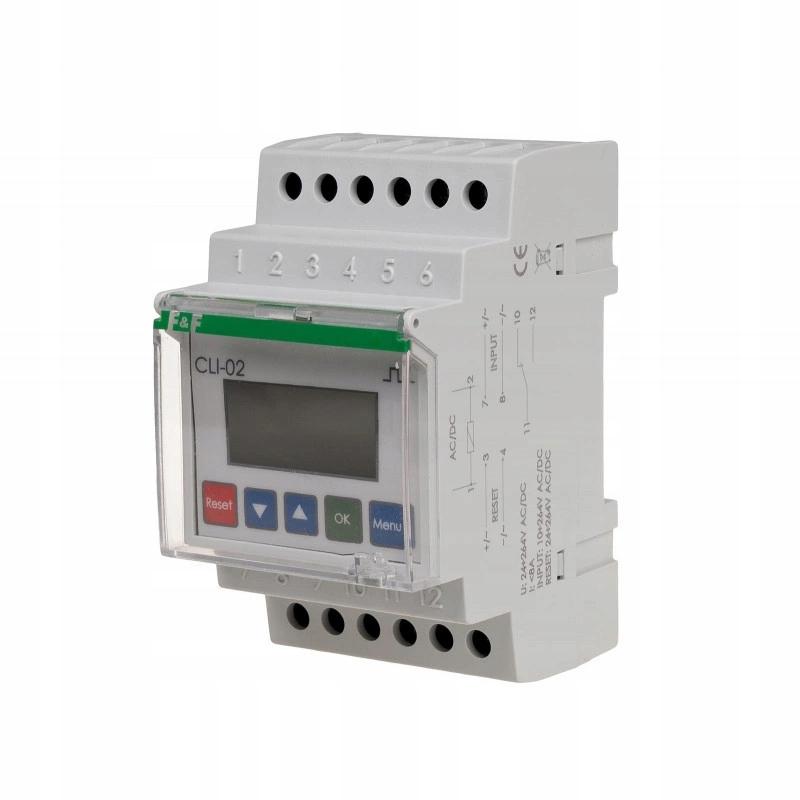

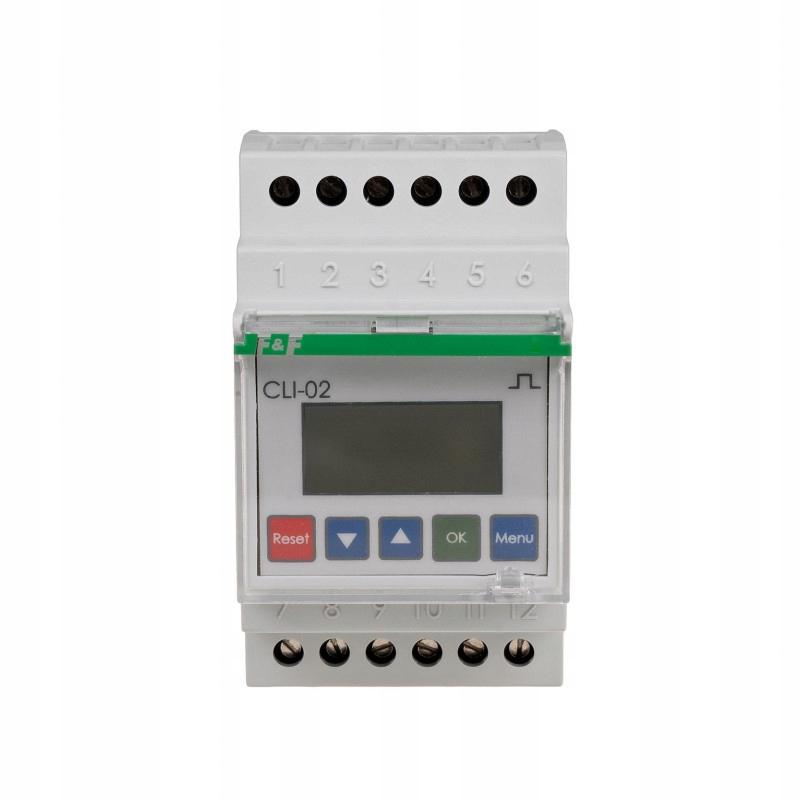

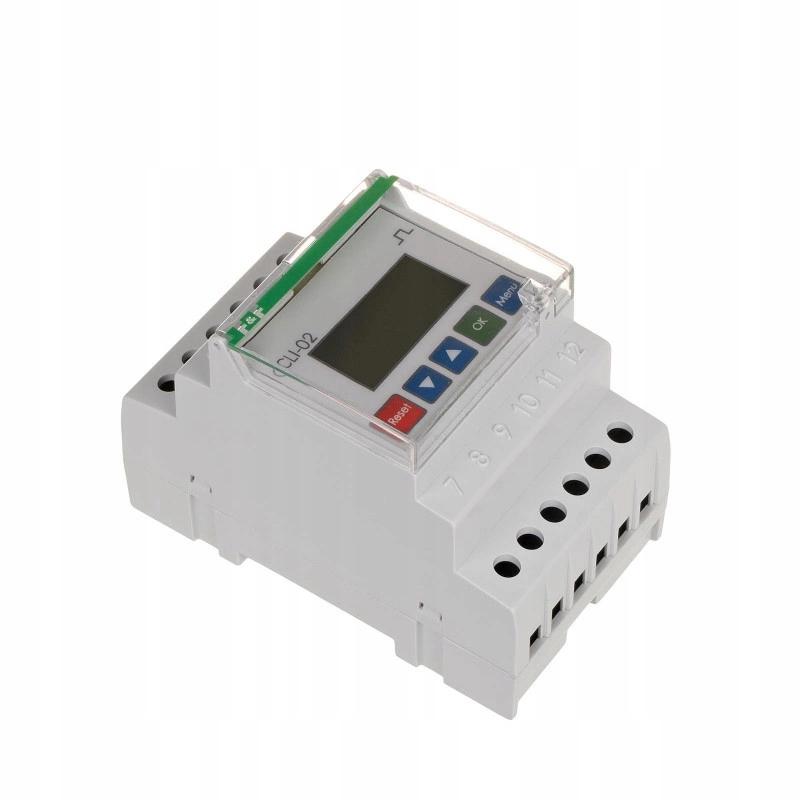

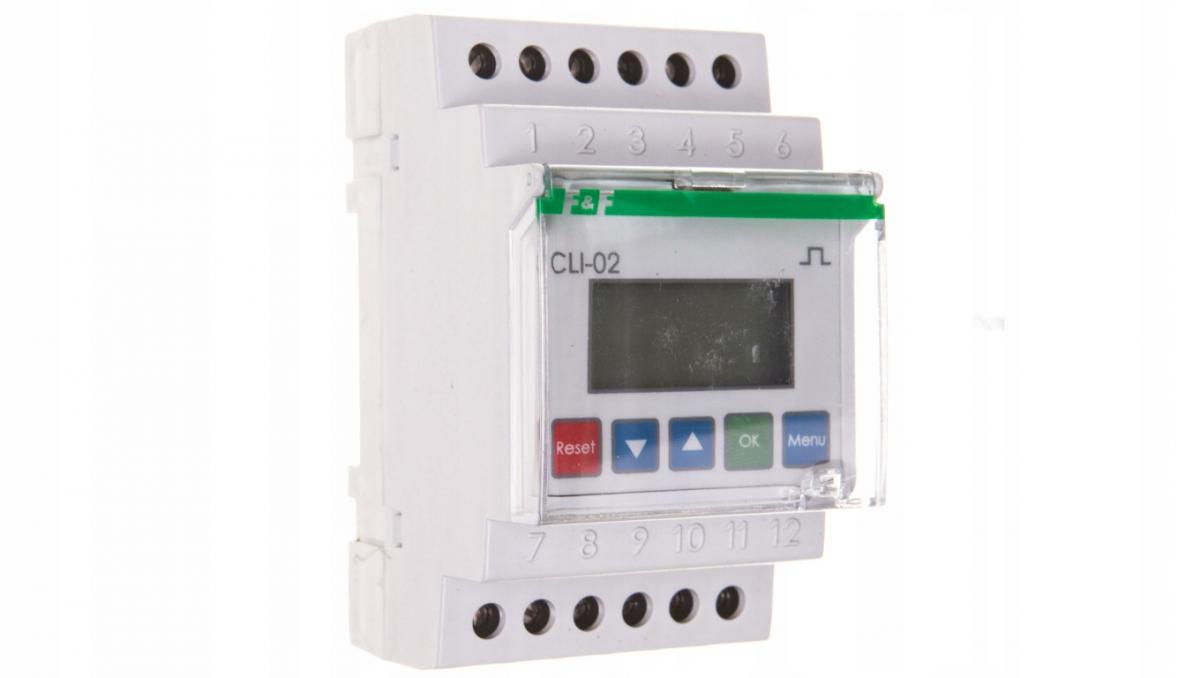

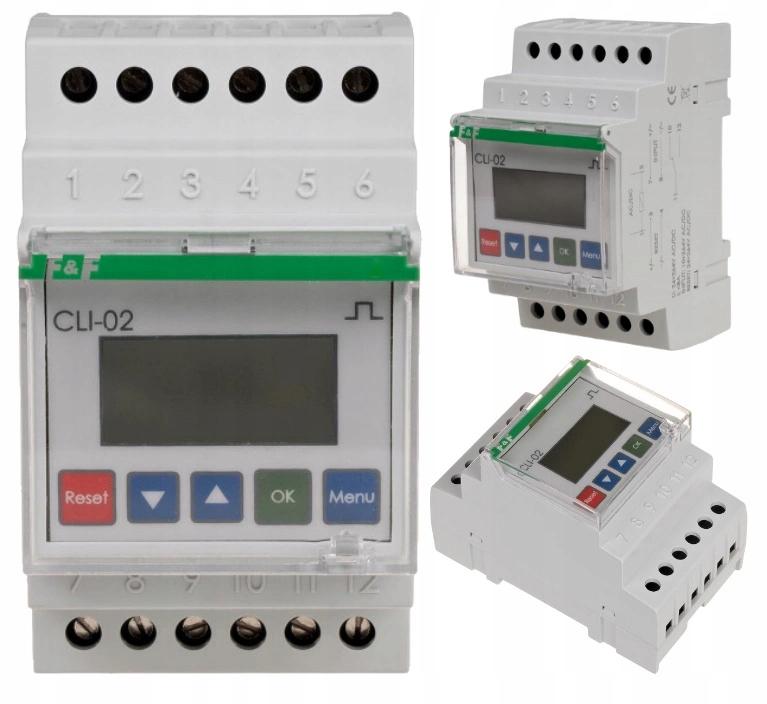

Licznik Impulsów Programowalny

F&F CLI-02

✔️ Panel sterujący, umożliwiający zaprogramowanie i monitorowanie pracy urządzenia

✔️ Liczniki impulsów służą do zliczania sygnałów napięciowych AC/DC generowanych przez dodatkowe, zewnętrzne urządzenia w celu określenia liczby wykonanych cykli pracy w układach automatyki, np. do kontroli liczby uderzeń prasy, liczby obrotów urządzenia rotującego, liczby elementów schodzących z taśmy produkcyjnej, itp.

✔️ Impulsy są zliczane według indywidualnego programu ustawionego przez użytkownika.

✔️ Po osiągnięciu wartości granicznej licznik wykona akcję skonfigurowaną według indywidualnych potrzeb użytkownika.

Zestaw składa się z

• 1 szt. Licznik Impulsów Programowalny CLI-02
• Instrukcja obsługi w języku polskim

➡️ Wybór zbocza impulsu wejściowego (narastające lub opadające), na które reagował będzie licznik

➡️ Możliwość automatycznego zerowania licznika lokalnego (praca w pętli) z możliwościa ustawienia wybranej akcji przekaźnika

➡️ Licznik lokalny, zerowany za pomocą zewnętrznego wejścia zerującego, lub za pomocą przycisku RESET

➡️ Filtr cyfrowy, umożliwiający ograniczenie maksymalnej częstotliwości zliczanych impulsów (do eliminacji zakłóceń na wejściu licznika)

➡️ Pamięć stanu licznika lokalnego i globalnego po zaniku napięcia zasilania

Montaż

1. Wyłączyć zasilanie skrzynki rozdzielczej w której mocowane będzie urządzenie.
2. Zamocować urządzenie na szynie.
3. Podłączyć przewody zasilające do zacisków 1 i 2.
4. Podłączyć pozostałe przewody, zgodnie ze schematem. Należy pamiętać, że w przypadku pracy z sygnałami DC ważne jest zachowanie odpowiedniej polaryzacji.

Dane techniczne

• Typ: licznik impulsów
• Napięcie zasilania: 24÷264 V AC/DC
• Interfejs komunikacyjny: BRAK
• Wejście liczące - napięcie - stan niski: 0÷5 V AC/DC
• Wejście liczące - napięcie - stan wysoki: 10÷264 V AC/DC
• Wejście liczące - częstotliwość dla sygnału DC maks.: 5 kHz
• Wejście liczące - częstotliwość dla sygnału AC maks.: 50 Hz
• Wejście RESET - napięcie: 24÷264 V AC/DC
• Prąd obciążenia styku 1xNO/NC: 8 A
• Maksymalna zliczana wartość: 99999999
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,5 W
• Temperatura pracy: -20÷50°C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
