Kabel U/FTP kat.6A LSOH 4x2x23AWG B2ca 500m - (10Gb/s)

BUDOWA I PARAMETRY ELEKTRYCZNE

• Kategoria: 6A
• Klasa: EA (norma 500MHz) o rozszerzonej charakterystyce do 700MHz
• Przekrój AWG: 4x2x23AWG
• Żyły: miedziane jednodrutowe o średnicy 0,57 mm (23AWG)
• Izolacja: polietylenowa
• Klasyfikacja ogniowa CPR (Euroklasa): B2ca s1a d1 a1
• Obciążalność ogniowa (wartość referencyjna): 0,54 MJ/m

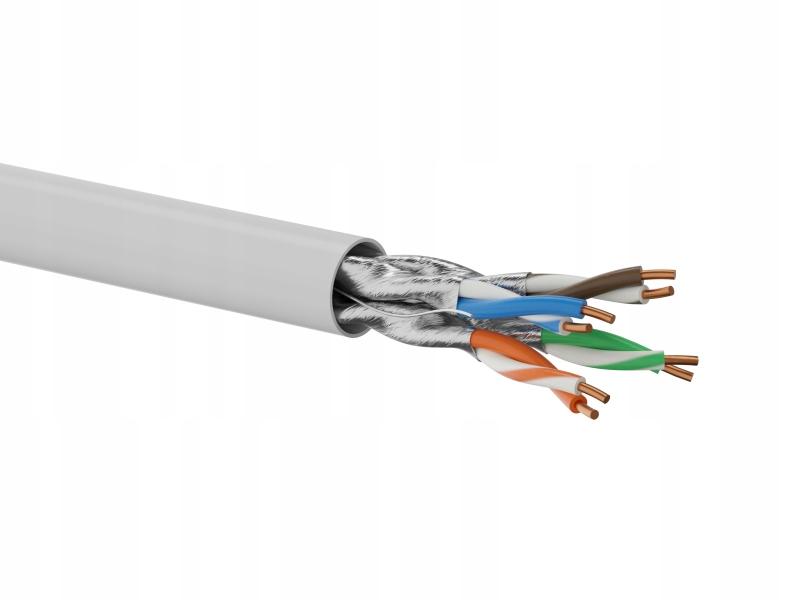

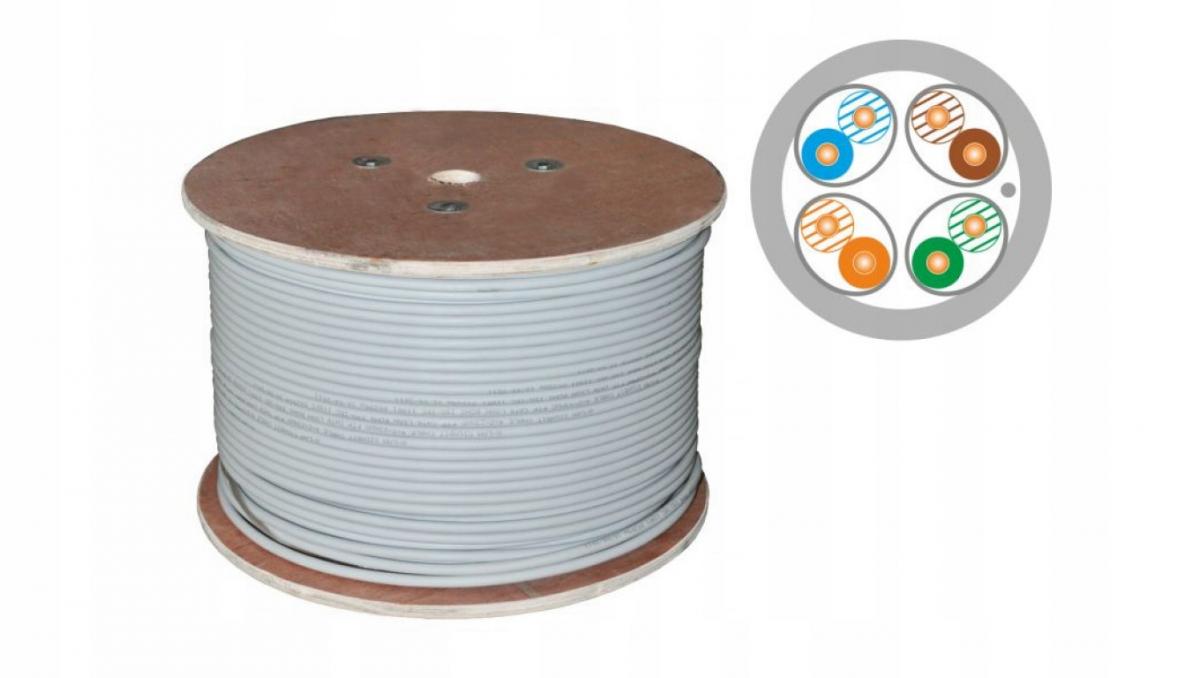

• Ośrodek: 4 pary skręcone, każda para owinięta folią poliestrową, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego ośrednicy min.0.4mm
• Ekran: folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz (100% pokrycia kabla), pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm
• Powłoka: tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC)
• PoE: 802.3 at
• Kolor: jasnoszary

Żyły w pełni miedziane, pary ekranowane, przeznaczony do pracy w środowisku narażonym na oddziaływanie zakłóceń elektromagnetycznych.

WŁAŚCIWOŚCI ELEKTRYCZNE PRZY 20ºC

• Pętla oporu prądu stałego: ≤ 93,8 Ω /km
• Opór zmienny: ≤ 2%
• Opór izolacyjny (500V): ≥ 5000 MΩ *km
• Opór bierny pojemnościowy przy 800 Hz: nom. 48 nF/km
• Zmienny bierny opór pojemnościowy: ≤ 1500 pF/km
• Charakterystyczny opór pozorny (1-1000MHz): (100 ± 15) Ω
• Nominalna prędkość rozprzestrzeniania się (NVP): 74%
• Opóźnione rozprzestrzenianie się: Nominalnie ≤ 535 ns/100m
• Kąt opóźnienia: Nominalnie ≤ 20 ns/100m
• Tester instalacji prądu stałego, 1 min. (rdzeń): 1000 V

WŁAŚCIWOŚCI MECHANICZNE

• Promień zgięcia: 4 x ø zew
• Max. siła ciągnienia: 80 N
• Zakres temp. podczas użycia: -30°C do + 75°C
• Zakres temp. podczas instalacji: 0°C do + 50°C
• Średnica zew.: 7,3 mm
• Masa kg/km: 51

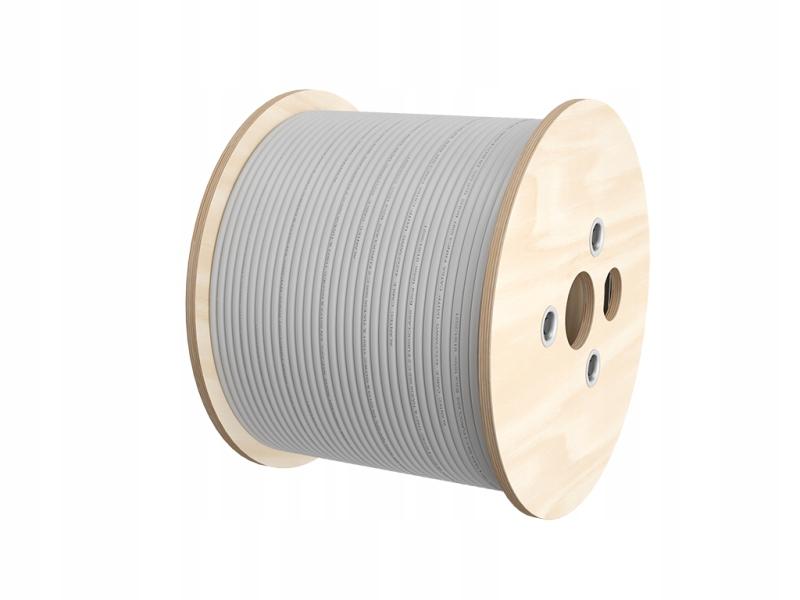

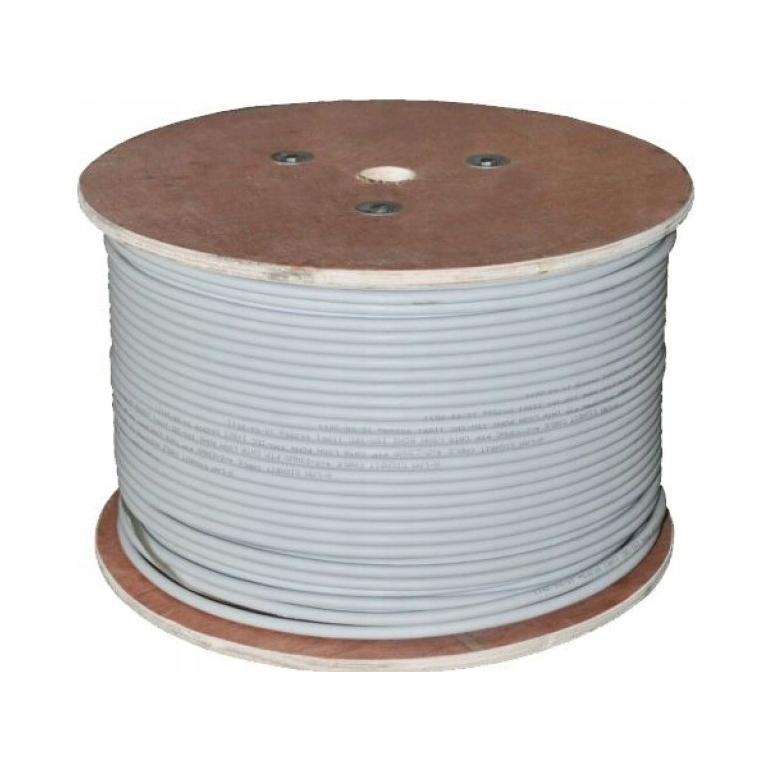

• Pakowanie: szpula (500m)

Wysoka jakość produktu została zweryfikowana badaniem w laboratoriach INTERTEK w USA , DELTA w Danii i Laboratorium Badawczym w Instytucie Łączności w Warszawie oraz potwierdzona stosownym dokumentem zgodności z normami branżowymi: ISO/IEC 11801 (norma międzynarodowa, zgodna z wzorowaną na niej normą polską i europejską PN-EN 50173) oraz ANSI/TIA – 568 (norma stosowana na rynku amerykańskim).

Wszystkie przewody ALANTEC są zgodne z dyrektywą CPR dotyczącą klasyfikacji wyrobów budowlanych pod względem odporności na działanie ognia oraz definiujące metody badań dla przewodów przeznaczonych do instalowania w budynkach.

Euroklasa

Przewód w izolacji trudno zapalnej, spełniającej kryteria euroklasy B2ca zgodnie z normą EN 50575:2014 + A1:2016 oraz z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) nr 305/2011 z dnia 9 marca 2011 r. (Construction Products Regulation lub CPR).

W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne.

Przewody testowane są zgodnie z normami EN 50399 oraz EN 60332-1-2.

Swoje zastosowanie kable klasy B2ca znajdują w budynkach o specjalnym przeznaczeniu, które muszą spełniać bardzo wysokie wymagania dotyczące bezpieczeństwa (np.

Produkty z powłoką B2ca zgodnie z przepisami posiadają certyfikat niezależnej jednostki badawczej (Notified Body) wyznaczonej do oceny zgodności, która poświadcza należyte wykonanie i spełnienie wymogów euroklasy palności.

Powłoka

LSOH lub LSZH (Low Smoke Zero Halogen) / FRNC (Fire Retardant, Non Corrosive) - to rodzaj tworzywa sztucznego, bezhalogenowego, wykorzystywanego do produkcji powłok izolacyjnych stosowanych powszechnie w przewodach, które mają zastosowanie wewnątrzbudynkowe. Jest to materiał, trwały i odporny, o niskim współczynniku wydzielania dymu przy spalaniu, nie zawiera halogenów, co oznacza, że jest bezpieczniejszy w razie pożaru niż tradycyjne powłoki PVC. Skrót w tłumaczeniu: (LS) - niskie wydzielanie dymów podczas spalania , (OH, ZH) - brak halogenów, (FR) - nierozprzestrzenianie płomieni, (NC) - niewydzielanie gazów korozyjnych podczas spalania
