Licznik energii elektrycznej - jednofazowy, RS-485, LCD, 100A LE-01MR firmy F&F

Jednofazowy wskaźnik zużycia energii elektrycznej.

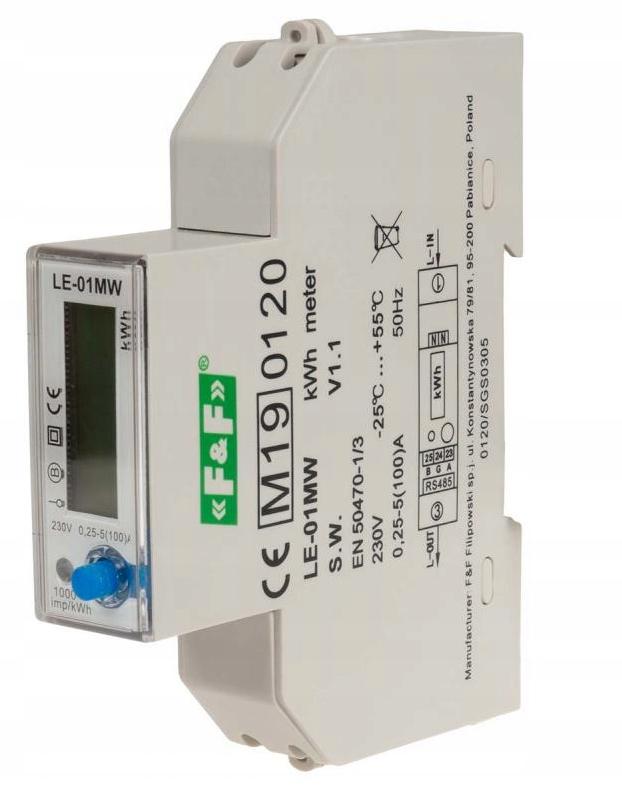

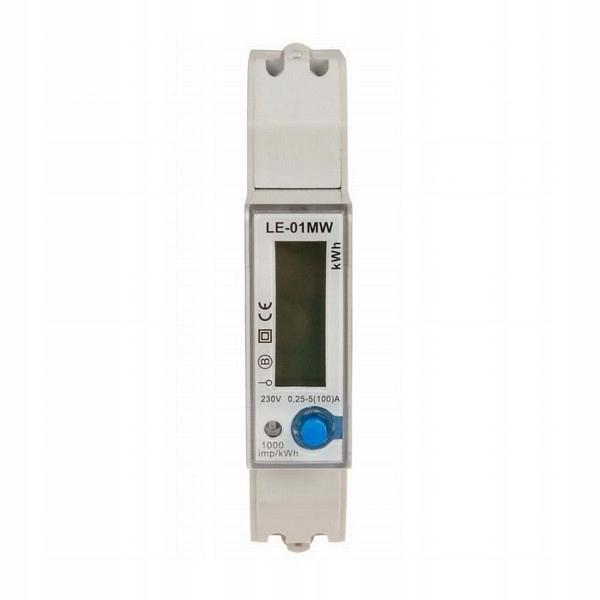

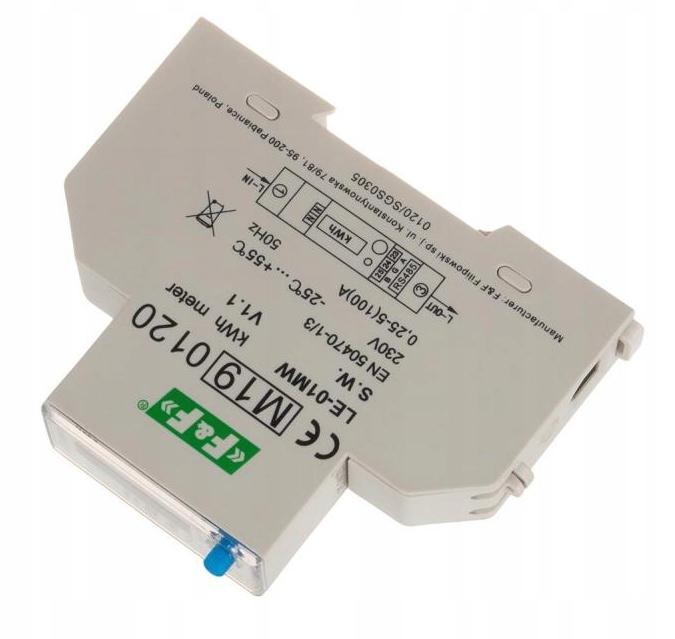

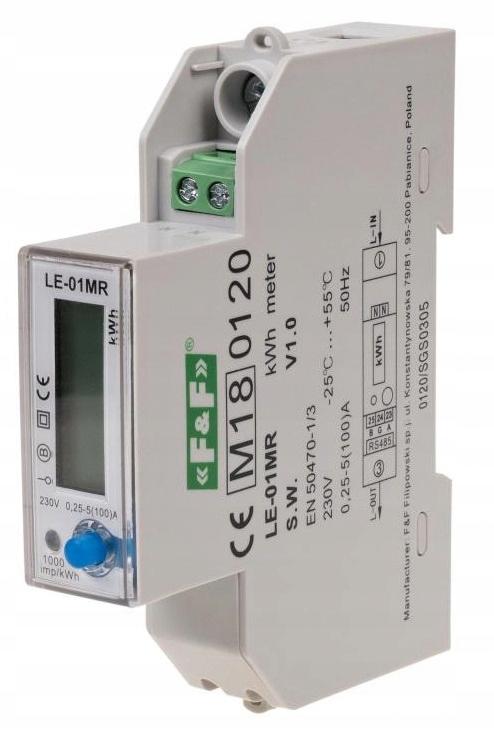

LE-01MR jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485.

Zgodność

Dyrektywa 2004/22/EC. MID 0120/SGS0305

Norma EN50470-1/3

Działanie

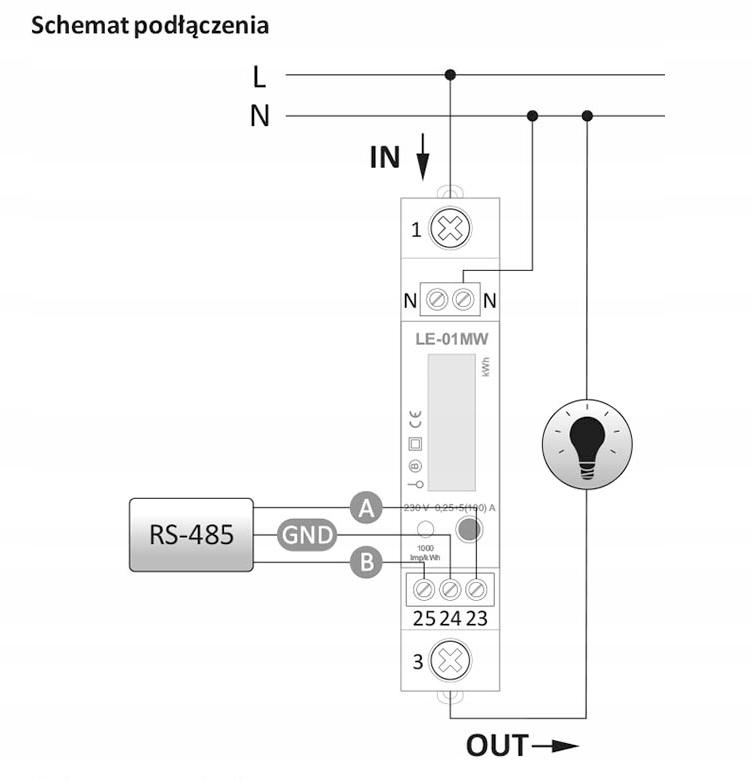

Jednofazowy licznik LE-01MR pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej. Pobór energii sygnalizowany jest przez miganie diody LED (1000 i/kWh). Dodatkowo licznik dokonuje pomiaru parametrów sieci zasilającej oraz temperatury własnej układu. Wartości wskazywane są cyklicznie na wyświetlaczu LCD. Zmiana parametru następuje domyślnie co 5 sekund lub z ustawioną częstotliwością przez użytkownika oraz ręcznie za pomocą przycisku na czole licznika. Wyświetlacz jest aktywny przy załączonym zasilaniu wskaźnika. Licznik w sieci komunikacyjnej pracujący jako urządzenie typu Slave . Komunikacja odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wyniki zgodne ze wskazaniami na wyświetlaczu wskaźnika. Każdy z liczników identyfikowany jest przez unikalny adres nadawany przez użytkownika.

Uwaga!

Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych, co uniemożliwia zrobienie obejścia licznika.

Licznik oznakowany jest indywidualnym numerem fabrycznym umożliwiającym jednoznaczną jego identyfikację. Oznakowanie jest nieusuwalne (grawer laserowy).

Program serwisowy

LE Config

Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Dane techniczne:

• Typ: jednofazowy
• Porty: RS-485
• Protokół komunikacyjny: MODBUS RTU
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 230 V AC
• Prąd bazowy: 5 A
• Prąd maksymalny: 100 A
• Minimalny prąd mierzony: 0,02 A
• Pobór własny licznika: 8 VA; 0,4 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Stała licznika: (1 Wh/imp) 1000 imp/kWh
• Sygnalizacja sczytywania: LED czerwona
• Klasa dokładności: B
• Przyłącze: zaciski śrubowe 25 mm²
• Temperatura pracy: -20÷65°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Zdjęcie jest zdjęciem poglądowym
