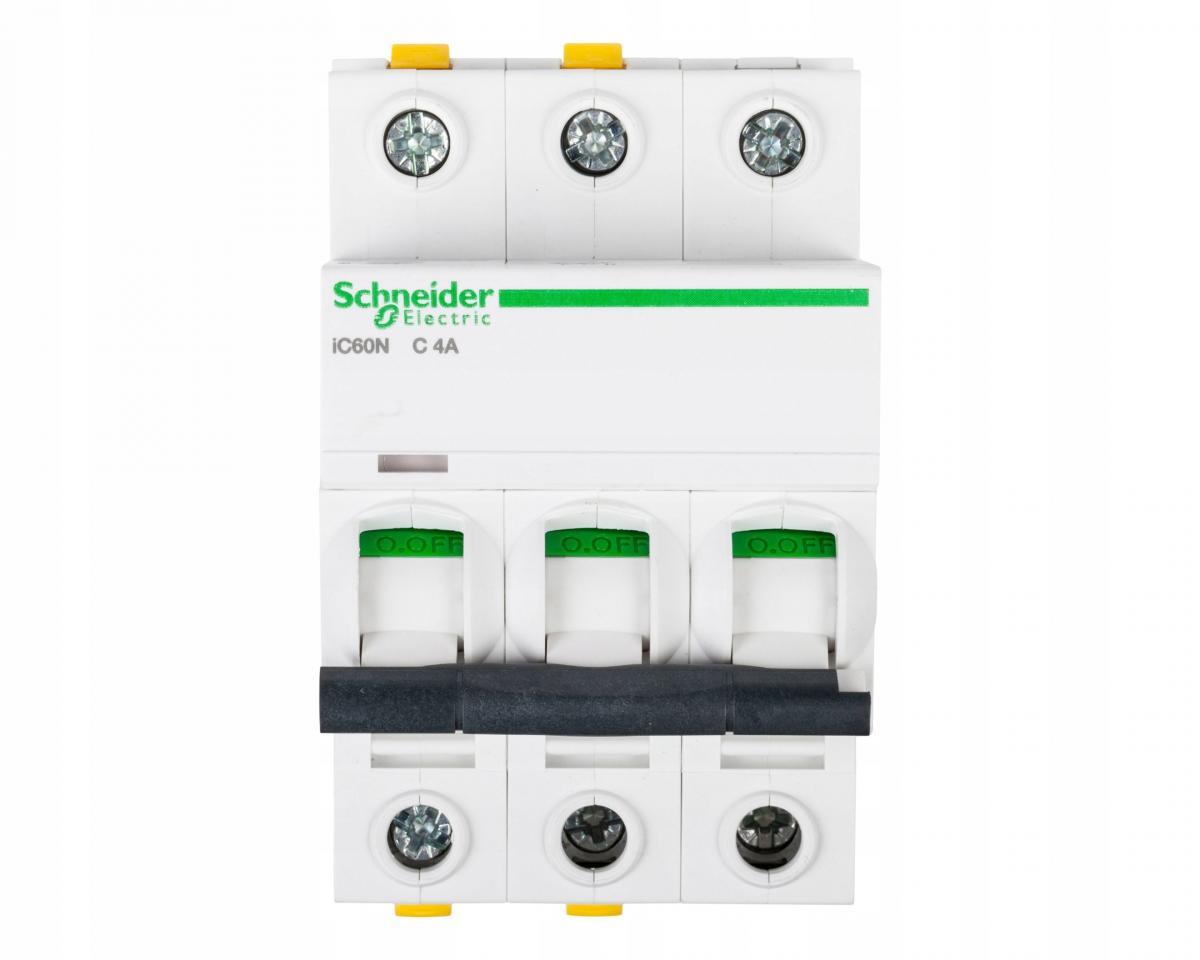

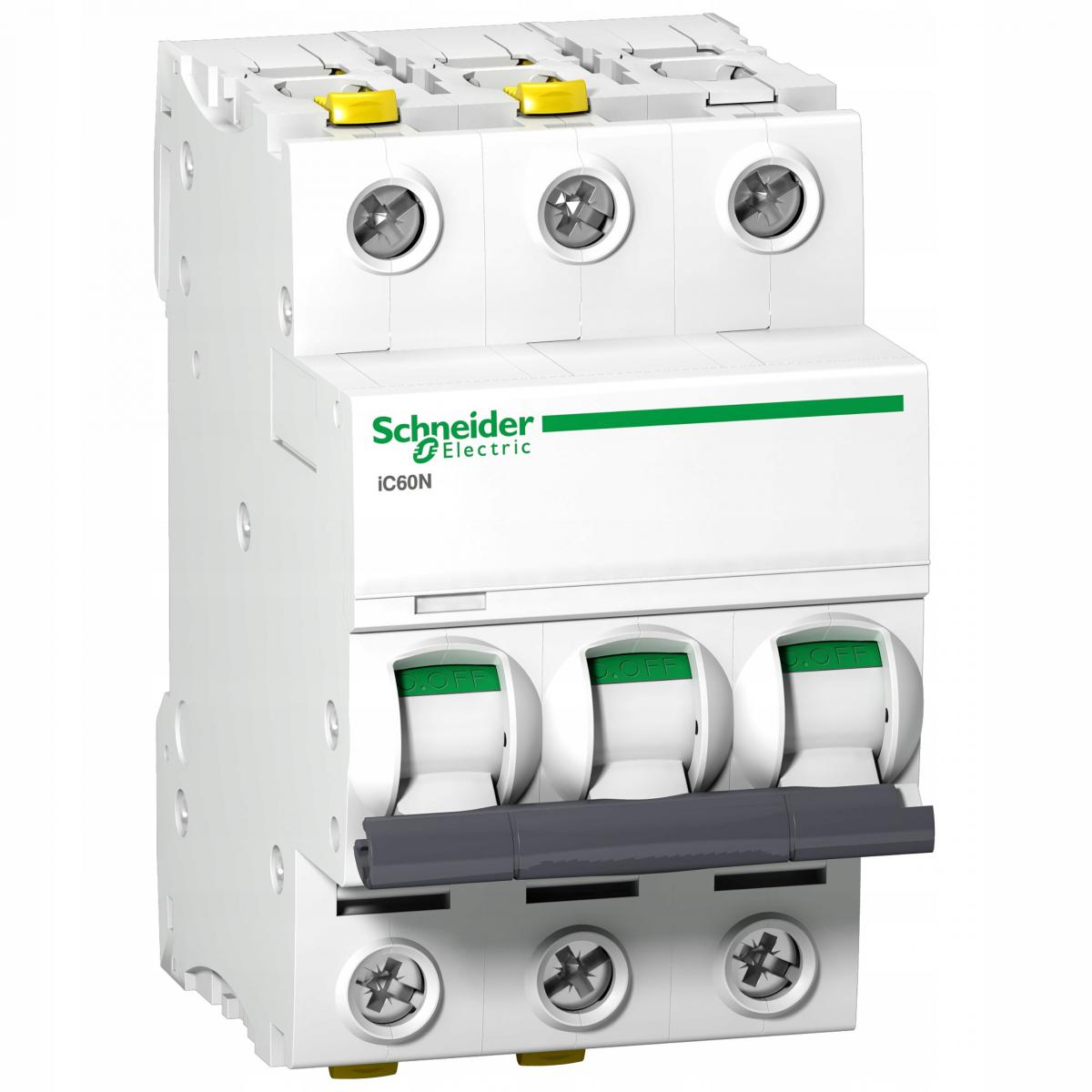

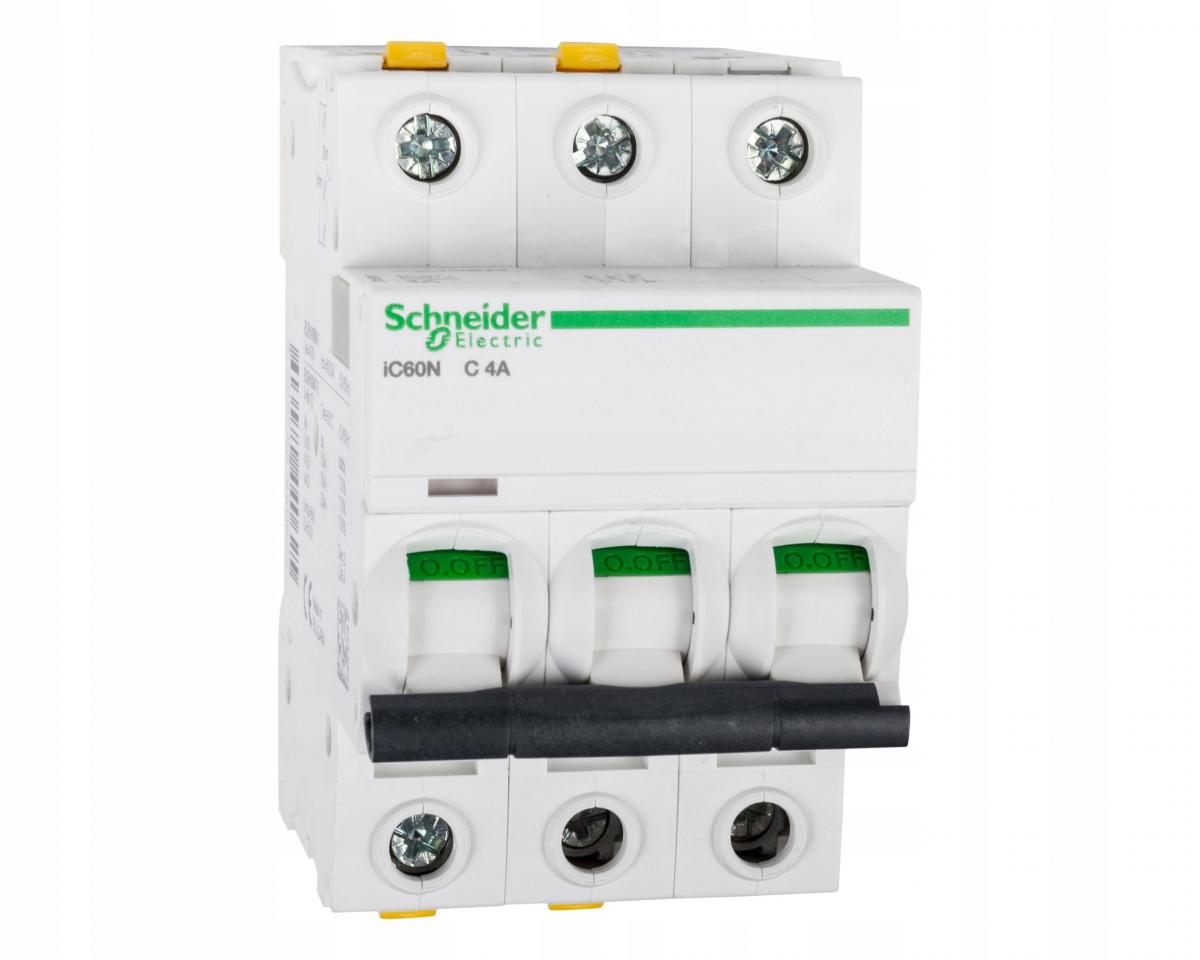

Schneider Electric Wyłącznik nadprądowy serii iC60N, o numerze referencji A9F04304

• 3-biegunowy
• prąd znamionowy - 4A
• charakterystyka C
• wytrzymałość zwarciowa 6kA
• zapewnia ochronę przed zwarciami i przeciążeniami
• możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach
• optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony
• wskaźnik Visi Safe sprawia, że obwód odpływowy jest zawsze chroniony, sygnalizuje bezpieczny stan styków
• zdejmowanie z szyny DIN bez użycia narzędzi

Wyłączniki iC60N z podwójnymi zaciskami firmy Schnieder Electric spełniają zarówno normy budowlane jak i przemysłowe. Dzięki temu swoje zastosowanie znajdują w budynkach mieszkalnych oraz przeznaczenia publicznego. Ich niewątpliwą zaletą jest system VisiTrip, czyli znajdujące się na froncie dwa wskaźniki:

- wyzwolenia - który kolorem czerwonym sygnalizuje wyzwolenie na skutek zakłócenia

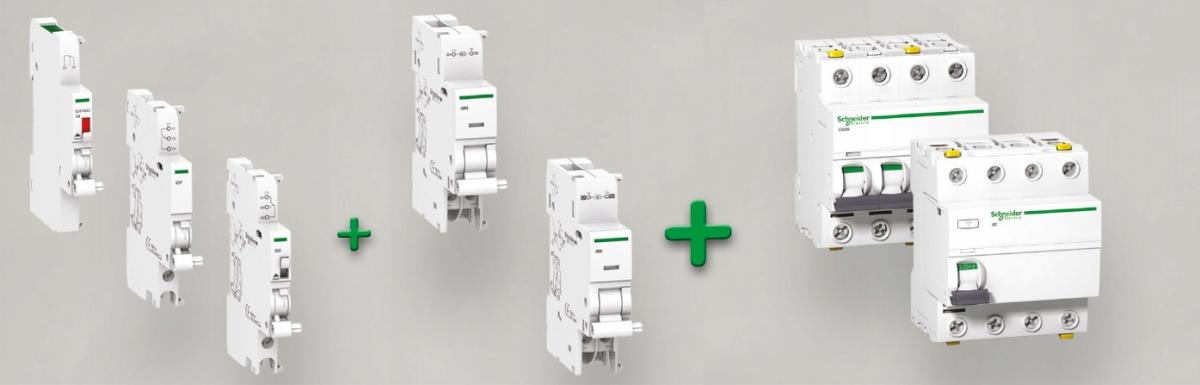

- wskaźnik zmiany styków - widoczny zielony pasek gwarantuję fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwie. Wyposażenie wyłączników w podwójne zatrzaski pozwala na usunięcie ich z szyny sztyftowej bez użycia narzędzi. Bardzo dużą zaletą tej serii jest szeroka gama urządzeń. Wyłączniki iC60N/H są dostępne w wersjach 1P, 2P, 3P, 4P w charakterystykach B,C, D do 63A.

1-Izolowane zaciski IP20

2- Duże pole na oznacznik obwodu

3-Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej

4-Wskaźnik stanu styków

• Odłączanie izolacyjne zgodnie z wymaganiami normy IEC/EN 60947-2.
• Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem

5-Okienko wskaźnika wyzwolenia

Wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie

6-Podwójne zaciski do przyłączenia od góry lub od dołu: przewodem lub szyną sztyftową

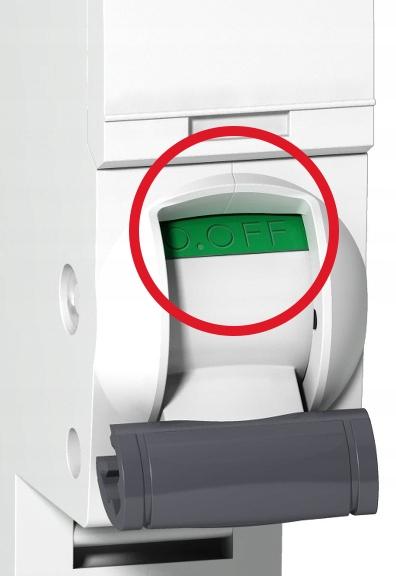

VisiSafe

Zastosowanie VisiSafe™ zapewnia, że obwód odpływowy jest zawsze chroniony, niezależnie od warunków przepięciowych, stopnia zużycia i doświadczenia osoby obsługującej, nawet w najbardziej wymagających warunkach. Zielony wskaźnik sygnalizuje bezpieczny stan styków.

Szczególne cechy ochronne:

• Najwyższe wytrzymywane napięcie udarowe: Uimp = 6 kV
• Najwyższa odporność na zanieczyszczenia wśród urządzeń modułowych: 3 stopień poziomu zanieczyszczeń
• Prawdziwie wszechstronny produkt, który sprawdza się w każdych warunkach
• Napięcie znamionowe izolacji: 500 V
• Pełne bezpieczeństwo osoby manewrującej dźwignią napędową.

VisiTrip

VisiTrip minimalizuje przestoje i skraca czas napraw. Możliwość zidentyfikowania usterek jednym rzutem oka i łatwego ustalenia stanu sieci. VisiTrip sygnalizuje jedynie błędne wyjście, umożliwiając szybką diagnozę, rozwiązanie i powtórne załączenie odbiorników dla łatwiejszego zarządzania budynkiem i redukcji przestojów

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom.

Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. To oznacza:

1. budowanie energooszczędności, trwałości, wydajności
2. produkty o niskiej emisji CO2
3. ograniczanie wpływu na środowisko oraz pełna przejrzystość w tym zakresie
4. zgodność z najnowszymi przepisami m.in. z dyrektywą RoHS, certyfikatem o substancjach REACH oraz PEP (Product Environmental Profile)
