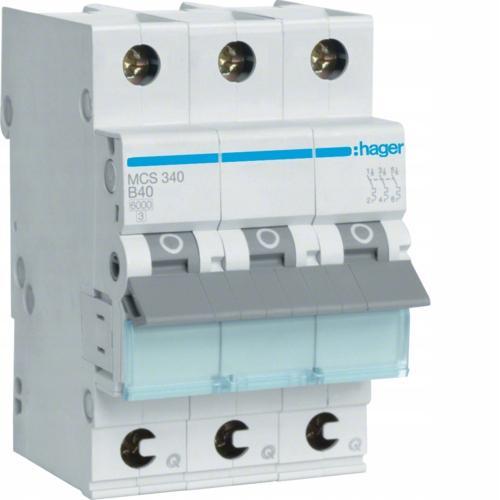

Hager, MCB Wyłącznik nadprądowy Icn=6000A 3P C 40A QuickConnect, MCS340

Konstrukcja:

• Liczba biegunów chronionych: 3
• Liczba biegunów: 3 P
• Układ biegunów: 3 P
• Charakterystyka wyzwalania: C

Funkcje

• Z rozłączanym biegunem N: nie

Charakterystyka elektryczna:

• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60 Hz

Napięcie:

• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd:

• Prąd znamionowy In: 40 A
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 10 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 7 / 15 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Prąd znamionowy w temperaturze -10°C zgodnie z PN-EN 60947: 53,3 A
• Prąd znamionowy w temperaturze -15°C zgodnie z PN-EN 60947: 54,5 A
• Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kA
• Zdolność wyłączania 400V (NF EN 60947-2): 10 kA
• Zdolność wyłączania 415V (NF EN 60947-2): 10 kA

Prąd / Temperatura

• Prąd znamionowy w temperaturze -25°C: 50 A
• Prąd znamionowy w temperaturze -20°C: 49,2 A
• Prąd znamionowy w temperaturze -15°C: 48,4 A
• Prąd znamionowy w temperaturze -10°C: 47,5 A
• Prąd znamionowy w temperaturze -5°C: 46,6 A
• Prąd znamionowy w temperaturze 0°C: 45,8 A
• Prąd znamionowy w temperaturze 5°C: 44,8 A
• Prąd znamionowy w temperaturze 10°C: 43,9 A
• Prąd znamionowy w temperaturze 15°C: 43 A
• Prąd znamionowy w temperaturze 20°C: 42 A
• Prąd znamionowy w temperaturze 25°C: 41 A
• Prąd znamionowy w temperaturze 30°C: 40 A
• Prąd znamionowy w temperaturze 35°C: 38,8 A
• Prąd znamionowy w temperaturze 40°C: 37,5 A
• Prąd znamionowy w temperaturze 45°C: 36,2 A
• Prąd znamionowy w temperaturze 50°C: 34,8 A
• Prąd znamionowy w temperaturze 55°C: 33,4 A
• Prąd znamionowy w temperaturze 60°C: 31,9 A
• Prąd znamionowy w temperaturze 65°C: 30,3 A
• Prąd znamionowy w temperaturze 70°C: 28,6 A

Współczynnik korekcyjny prądu

• Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
• Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
• Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
• Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 100 Hz: 1,1
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 200 Hz: 1,2
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 400 Hz: 1,5
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 60 Hz: 1

Częstotliwość

• Częstotliwość (zakres do ETIM): 50 do 60 Hz

Selektywność

• Maks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: 10 A
• Maks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: 20 A
• Min. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: 50 A
• Min. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: 63 A

Moc

• Maksymalna strata mocy na biegun zgodnie ze standardem: 7,5 W
• Całkowite straty mocy dla prądu znamionowego: 16,9 W
• Straty mocy na biegun dla prądu znamionowego: 6 W

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 4000
• Wytrzymałość mechaniczna (liczba cykli): 20000

Wymiary

• Głębokość produktu: 70 mm
• Wysokość produktu: 83,4 mm
• Szerokość produktu: 52,5 mm

Instalacja / Montaż

• Przystosowany do montażu podtynkowego: Tak
• Pozycja montażowa produktu 360°: Tak

Podłączenie

• Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
• Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
• Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 35 mm²
• Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 25 mm²
• Szyna fazowa z zaciskiem dostępowym zgodność: KDNxxx
• Rodzaj przyłącza: Quick Connect

Wyposażenie

• Quick Connect: tak

Norma

• Norma: EN 60898-1
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Klasa ograniczenia energii I²t.: 3
