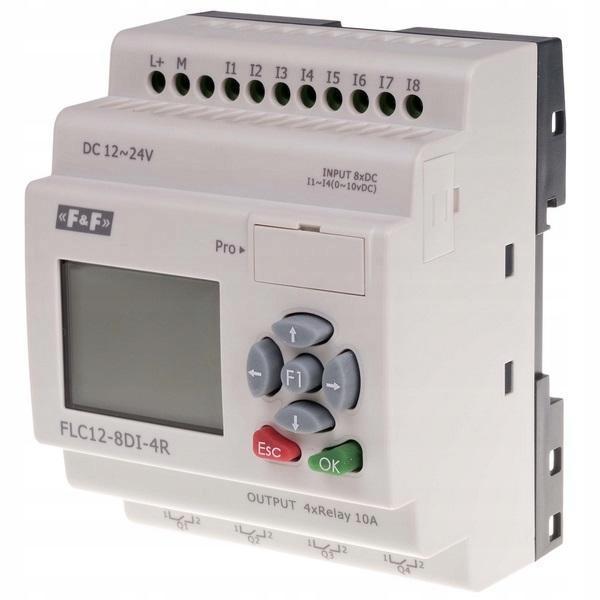

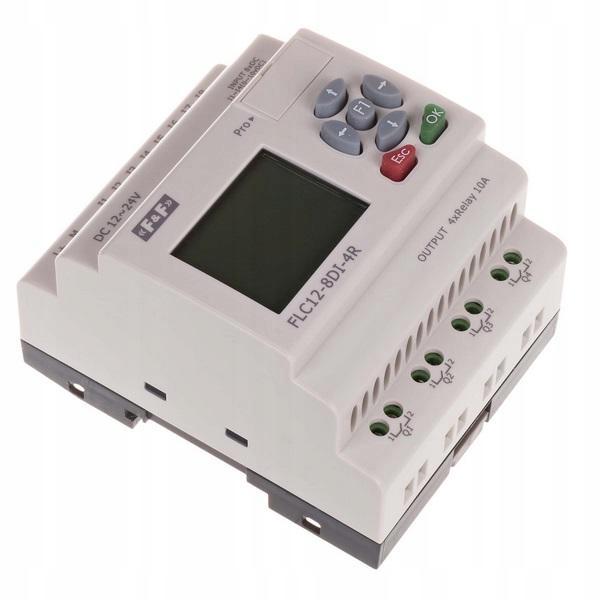

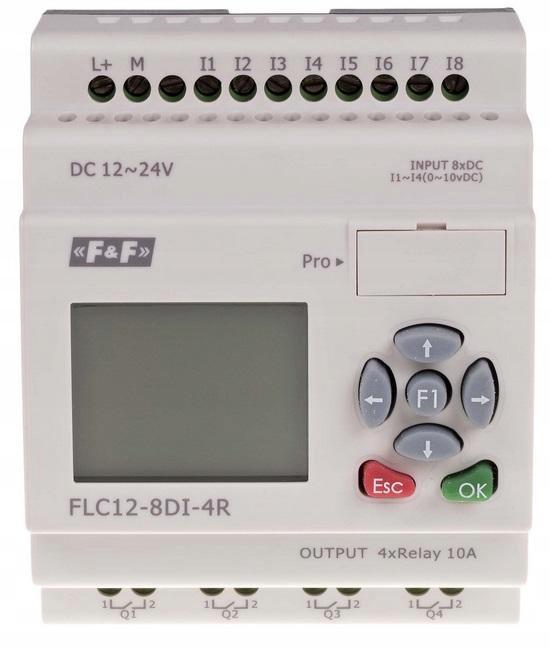

Sterownik programowalny 8 wejść cyf. FLC12-8DI-4R

• EAN: 5908312599401
• Producent: F&F

Sterownik swobodnie programowalny 8 wejść cyfrowych.

12÷24V DC, 4xAI/DI+4xDI, 4xRELAY(10A), panel LCD.

Przeznaczenie

FLC to uniwersalny, programowalny sterownik logiczny, który potrafi sterować elementami domowej i przemysłowej instalacji elektrycznej (np. kontrola oświetlenia, sterowanie roletami, podlewanie ogrodu, sterowanie prostymi maszynami). Dzięki wbudowanemu panelowi użytkownika nie wymaga łączenia z kosztownymi panelami zewnętrznymi, zapewniając jednocześnie użytkownikowi podgląd i konfigurację parametrów układu sterowania. Sterownik wyposażony jest w zaawansowane interfejsy komunikacyjne i umożliwia łatwe podłączenie z profesjonalnymi stacjami wizualizacji (wykorzystując protokół Modbus).

Narzędzia programowe

Aplikacja umożliwia napisanie programu, przetestowanie go z użyciem symulatora (bez połączenia ze sterownikiem), załadowanie do sterownika i testy sprzętowe (podgląd pracy rzeczywistego urządzenia z możliwością rejestracji danych analogowych i cyfrowych).

Dane techniczne

• zasilanie 12÷24 V DC
• odporność na chwilowy zanik napięcia 5 ms
• prąd rozruchowy 250 mA
• moc 3,5÷4 W
• wejścia
• ogólna liczba wejść 8 (I1÷I8)
•           liczba wejść cyfrowych 8 (I1÷I8)
•           liczba wejść analogowych 4 (I1÷I4) (0÷10 V DC)
• zakres napięć wejściowych 28,8 V DC
• typ wejścia rezystancyjne
• izolacja pomiędzy wejściem i zasilaniem rezystancja
• izolacja pomiędzy wejściami brak
• wejścia analogowe I1...I4
• zakres pomiarowy 0÷10 V DC
• maksymalne napięcie wejściowe 28,8 V DC
• impedancja wejściowa 34÷72kΩ
• rozdzielczość 10-bit
• dokładność przy 25°C 20 mV
• dokładność przy 55°C 40 mV
• liczba wyjść 4 (Q1÷Q4)
• typ wyjścia przekaźnikowe
• prąd ciągły, obciążenie rezystancyjne 10 A
• prąd ciągły, obciążenie indukcyjne 2 A
• napięcie pracy (AC) 250 V
• napięcie pracy (DC) 48 V
• dopuszczalna moc obciążenia 300 W
• trwałość elektryczna, obciążenie rezystancyjne 105 cykli
• trwałość mechaniczna 107 cykli
• szybkość przełączania (mechaniczna) 10 Hz
• zabezpieczenia przeciwzwarciowe i przeciwprzepięciowe brak
• liczba bloków funkcyjnych 512
• liczba liczników zdarzeń (1...99999999) 512
• liczba liczników czasu (10 ms ... 99h 59m) 512
• liczba flag cyfrowych 256
• liczba rejestrów analogowych 256
• liczba regulatorów PI 30
• liczba bloków matematycznych 512
• liczba ekranów HMI 64
• dokładność zegara RTC ±2 s/dzień
• podtrzymanie zegara RTC 20 dni
• trwałość programu 10 lat
• zabezpieczenie przed utratą danych TAK
• czas cyklu 0,6÷8 ms
• czas przetwarzania pojedynczej aplikacji 100 ms
• moduły rozszerzeń NIE
• liczba wolnych wejść (4Hz) 4
• liczba szybkich wejść (60 kHz) 4
• panel operatora TAK
• RS232 TAK
• panel HMI TAK
• temperatura pracy -20÷55°C
• waga 300 g
• stopień ochrony IP20
