Przekaźnik zdalnego sterowania GSM (CLIP) sterowanie bramą SIMply MAX P02, F&F

• Napięcie zasilania: 230 V AC
• Element wykonawczy: 2 x przekaźnik
• Maksymalny prąd obciążenia: 8 A
• Konfiguracja styków: 2 × NO
• Wejścia ilość: 2
• Wejścia - tolerancja napięciowa: 160÷260 V AC
• Porty: SIM
• Typ złącza anteny: SMA
• Antena GSM wymiary: 20 mm x 100 mm
• Długość przewodu anteny: 2,5 m
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy czuwanie/praca: 1,3 W / 3 W
• Temperatura pracy: -10÷50°C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

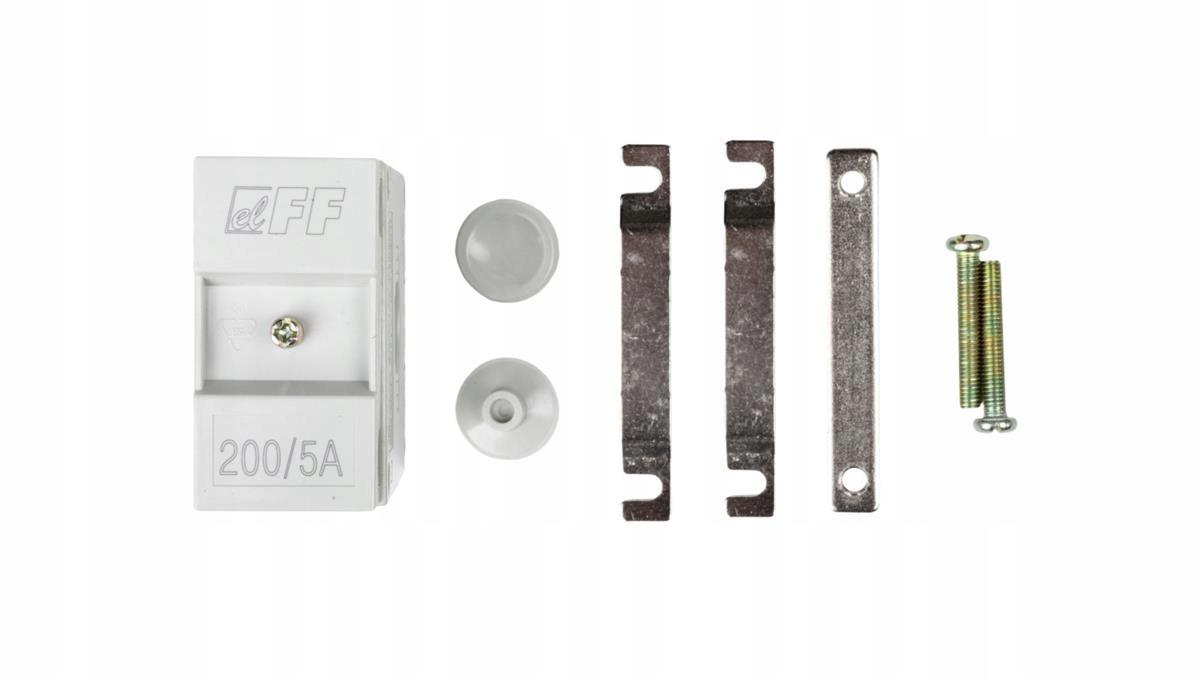

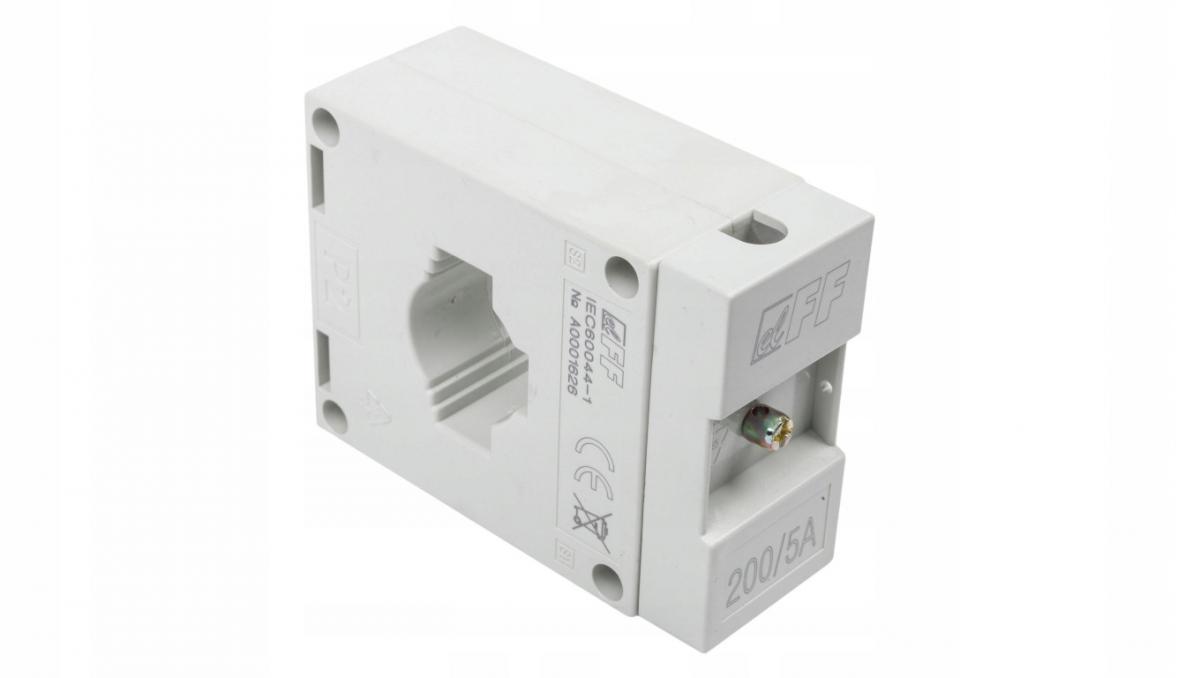

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do  zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!

Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².

Zalecane uziemienie zacisku S2.

Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem  osób lub uszkodzeniem urządzenia).
