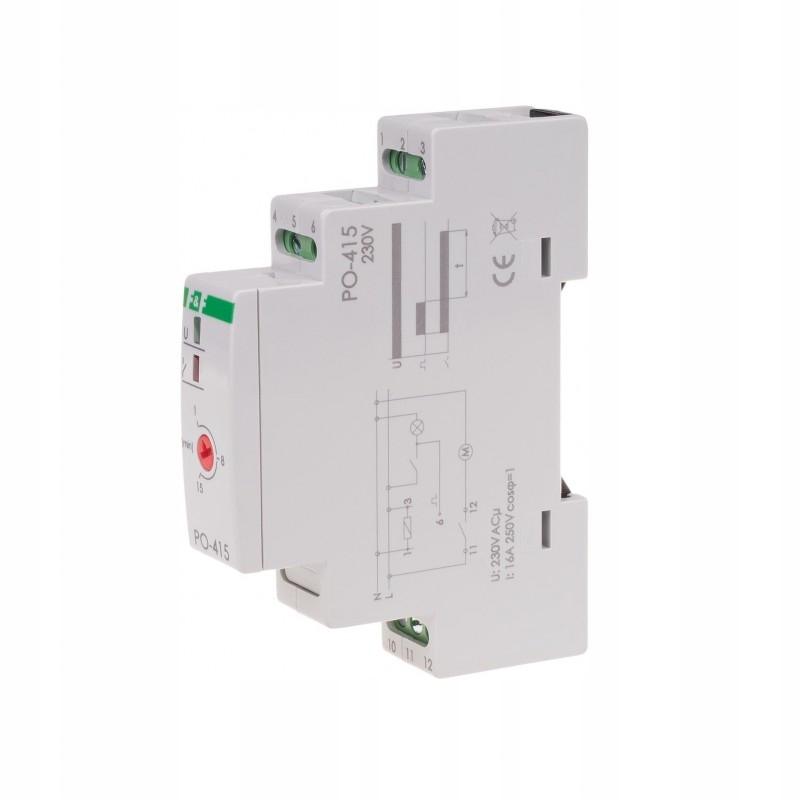

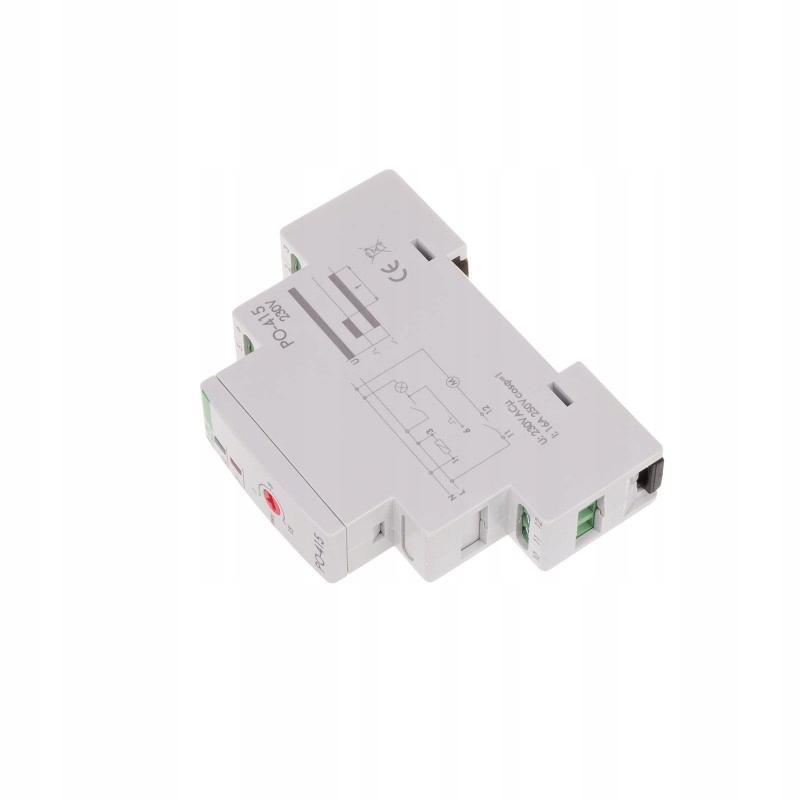

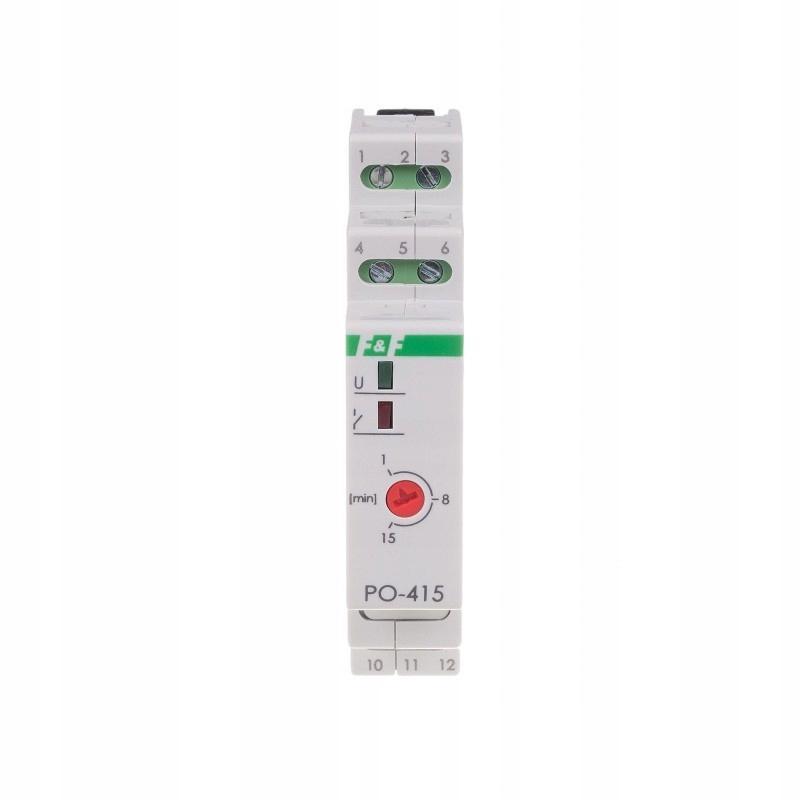

Przekaźnik czasowy opóźnione odpadanie F&F PO-415-1-60S 1-60s 10A 1NO/NC 230V AC na szynę DIN

Funkcja: z opóźnionym odpadaniem

Napięcie zasilające: 230 V AC

Montaż: na szynie 35 mm

Przekaźniki czasowe z opóźnionym odpadaniem służą do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej, gdzie występuje podtrzymanie pracy wentylatora - załączanego wraz z oświetleniem - przez określony czas po wyłączeniu tegoż oświetlenia.

Działanie

Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym wentylatorze. Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez czas podtrzymania t (nastawiany potencjometrem). Po czasie t wyłączenie sterowanego wentylatora nastąpi automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.

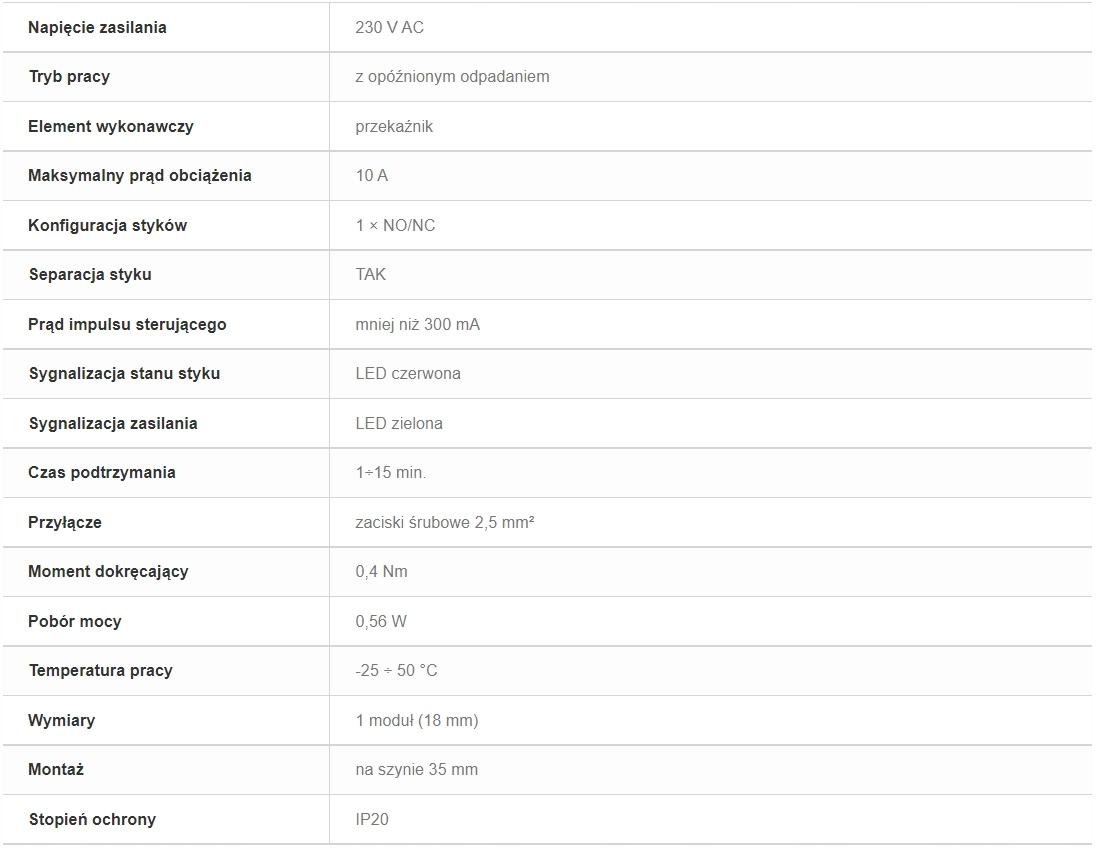

Dane techniczne:

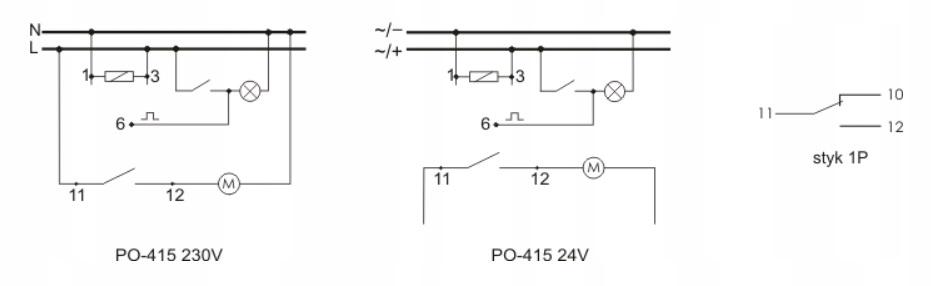

Schemat:
