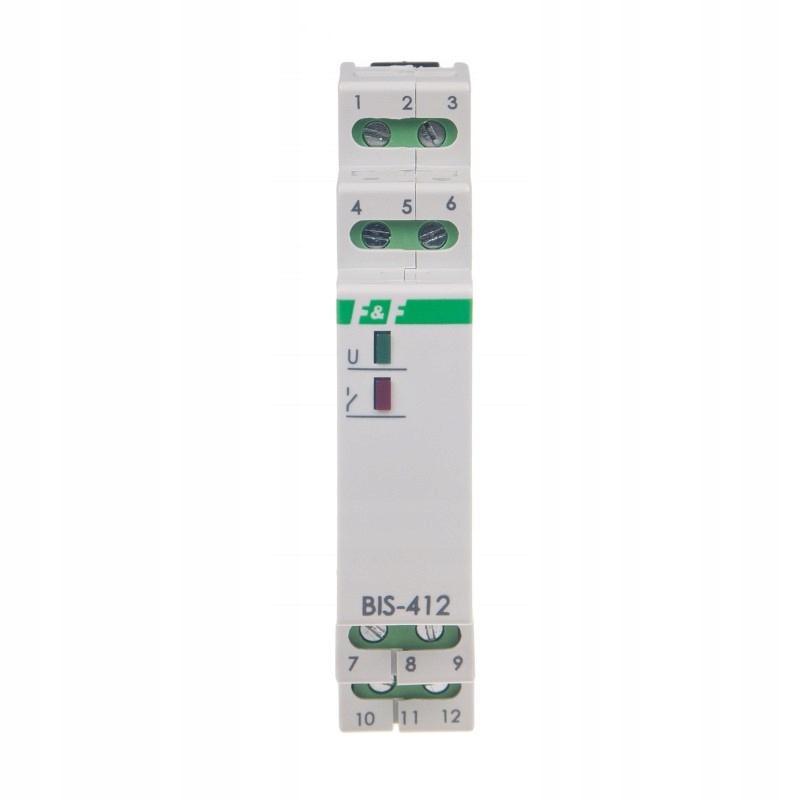

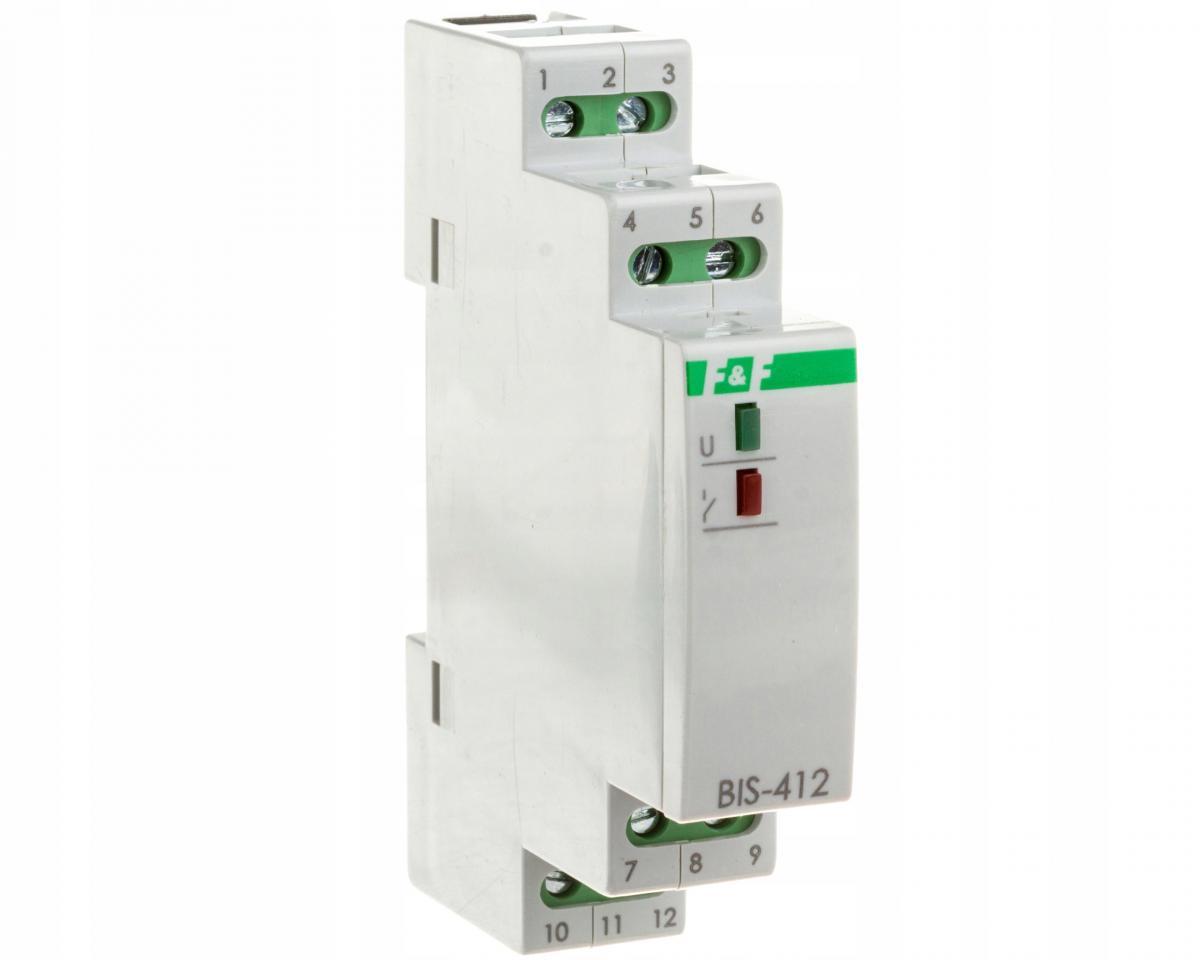

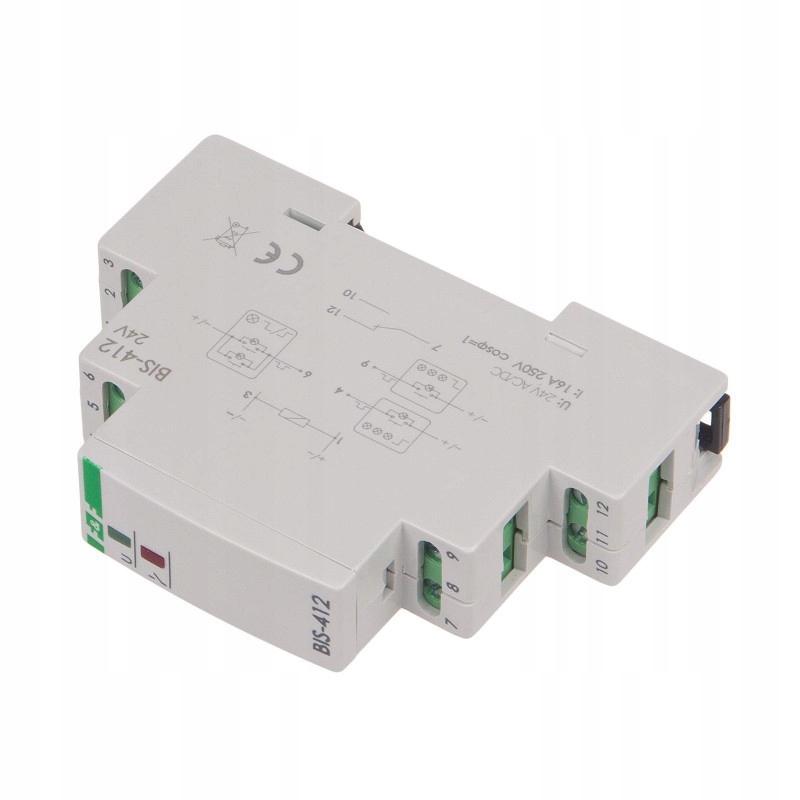

Przekaźnik bistabilny F&F BIS-412-24V 16A 1NO/NC 9-30V AC/DC grupowy na szynę DIN

Zasilanie: 9÷30 V AC/DC

Max obciążenie: 16 A

Montaż: na szynie 35 mm

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

BIS-412 24 V występuje w wersjach:

• BIS-412 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
• BIS-412-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

Przeznaczenie

BIS-412 pozwala na budowanie grup przekaźników składających się z min. 2 szt., dla których możliwe jest sterowanie centralne na zasadzie Włącz wszystkie oraz Wyłącz wszystkie. Jednocześnie każdy sterownik w grupie może być sterowany niezależnie z użyciem wejścia sterowania lokalnego.

Działanie

Sterowanie lokalne - załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do wejścia sterowania lokalnego.

Sterowanie centralne - po impulsie spowodowanym naciśnięciem przycisku chwilowego podłączonego do wejścia sterowania centralnego, nastąpi wyłączenie wszystkich odbiorników. Analogicznie po impulsie spowodowanym naciśnięciem przycisku chwilowego podłączonego do wejścia sterowania centralnego, nastąpi włączenie wszystkich odbiorników.

UWAGA!

BIS-412 24 V nie może współpracować z przyciskami podświetlanymi.

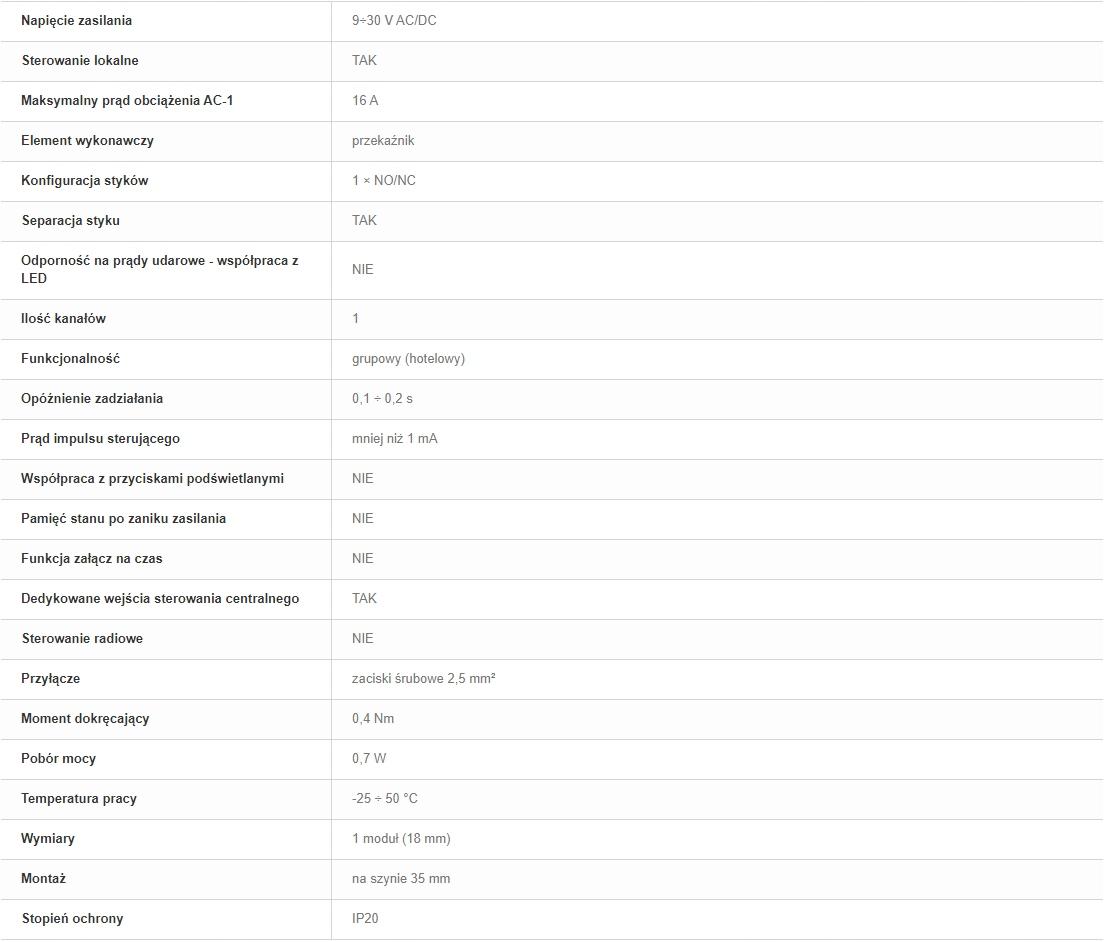

Dane techniczne:

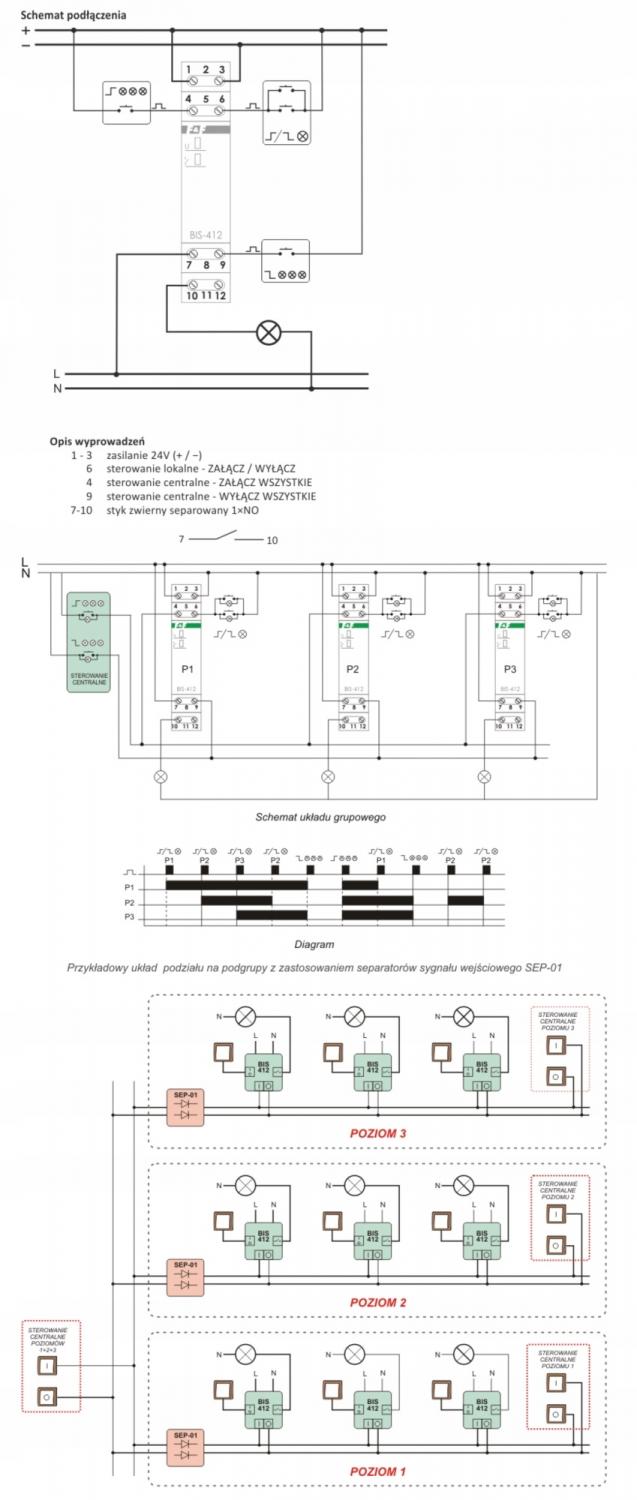

Schemat:
