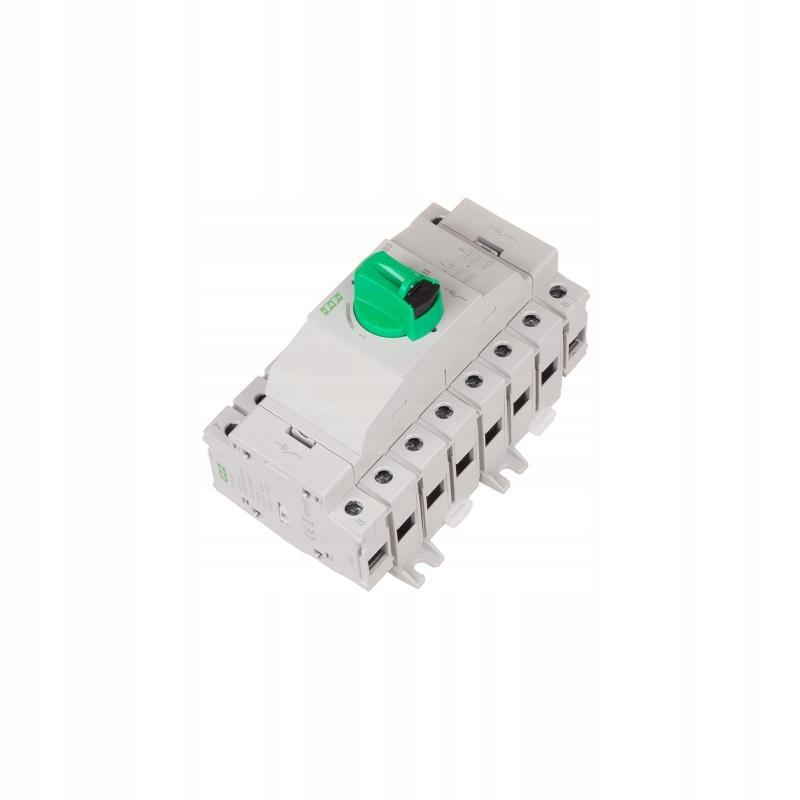

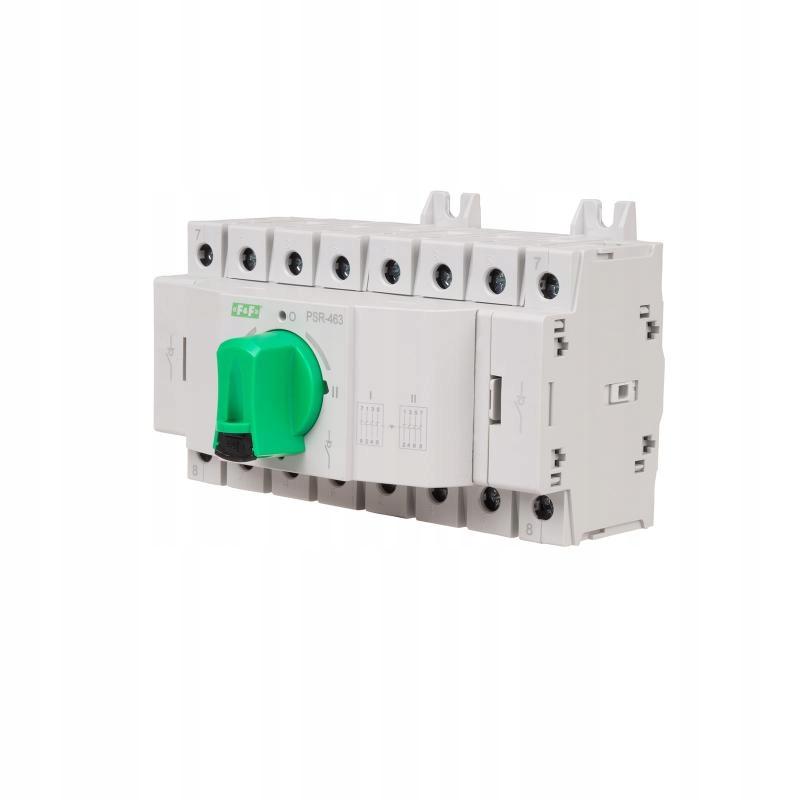

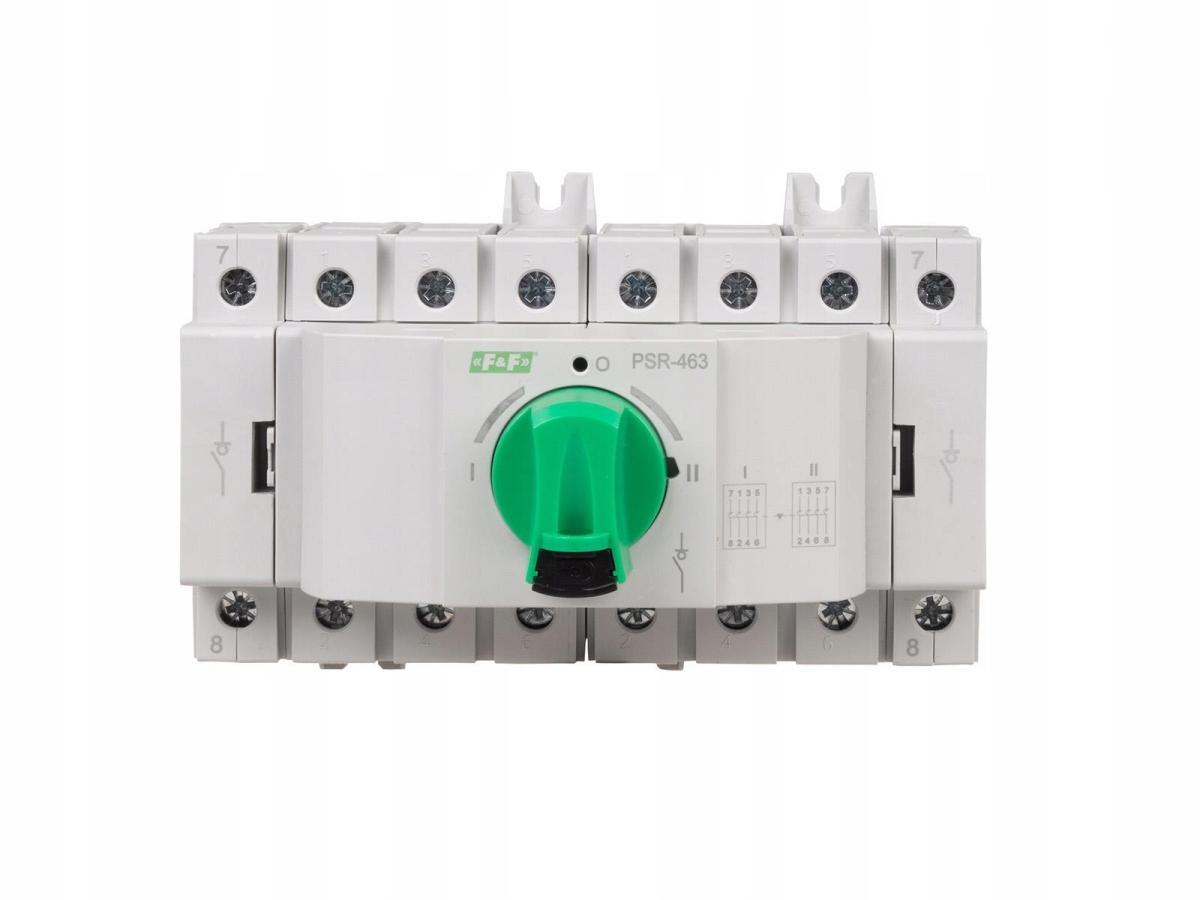

F&F, Obrotowy modułowy przełącznik sieć - agregat PSR-463

• Kod produktu: PSR-463
• Funkcja: rozłącznik, przełącznik kierunku
• Napęd: ręczny, obrotowy
• Napięcie łączeniowe znamionowe Ue (AC): 415 V
• Prąd znamionowy [AC-21B/AC-22A]: 63 A
• Napięcie izolacji Ui: 800 V
• Napięcie udarowe Uimp: 8 kV
• Liczba biegunów: 4P
• Program przełączeń: 1-0-2
• Wytrzymałość mechaniczna: 10000 cykli
• Częstotliwość znamionowa: 50÷60 Hz
• Obciążalność prądowa AC21 (kategoria A i B): 63 A
• Obciążalność prądowa AC22 (kategoria B): 63 A
• Obciążalność prądowa AC23 (kategoria B): 63 A
• Moc łączeniowa: 41 kW
• Straty mocy (dla prądu znamionowego) na jeden biegun: 1.5 W
• Straty mocy (dla prądu znamionowego) całkowite: 6 W
• Przyłącze: zaciski śrubowe
• Średnica przewodu (minimalna): 2.5 mm²
• Średnica przewodu (maksymalna): 35 mm²
• Temperatura pracy: -20÷50°C
• Wymiary: 8 modułów (szerokość: 135 mm, wysokość: 94 mm, głębokość: 104 mm)
• Montaż: Szyna DIN lub płyta montażowa
• Stopień ochrony: IP20

Obrotowy modułowy przełącznik sieć - agregat PSR-463

Jak działa przełącznik sieć agregat PSR-463

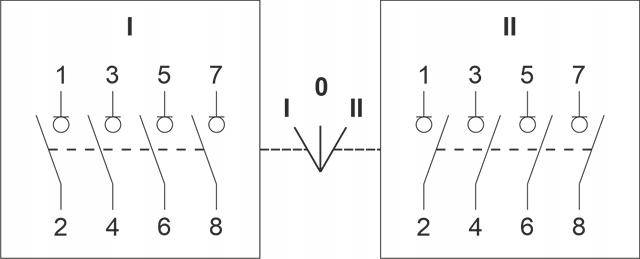

Modułowe przełączniki instalacyjne sieć-agregat realizują program przełączeń 1-0-2, dzięki czemu możliwe jest np. podłączenie do wyjścia jednej z dwóch linii wejściowych, lub całkowite rozłączenie obwodów. Styki przełącznika pełnią funkcję rozłącznika, możliwe jest więc dokonywanie przełączeń do znamionowego prądu obciążenia.
