OBROTOWY MODUŁOWY PRZEŁĄCZNIK SIEĆ AGREGAT

• F&F PSR-440

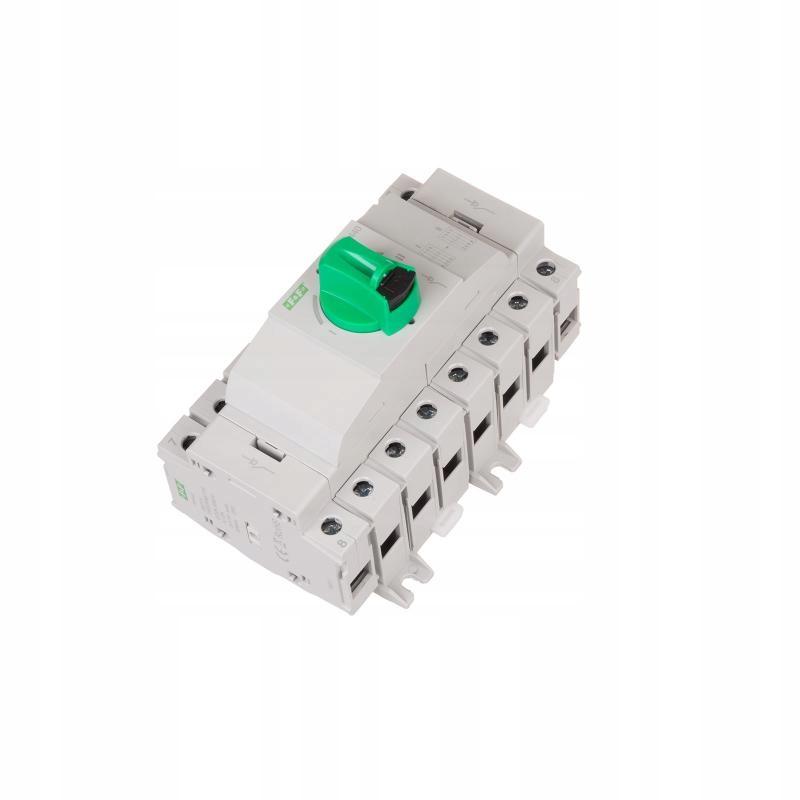

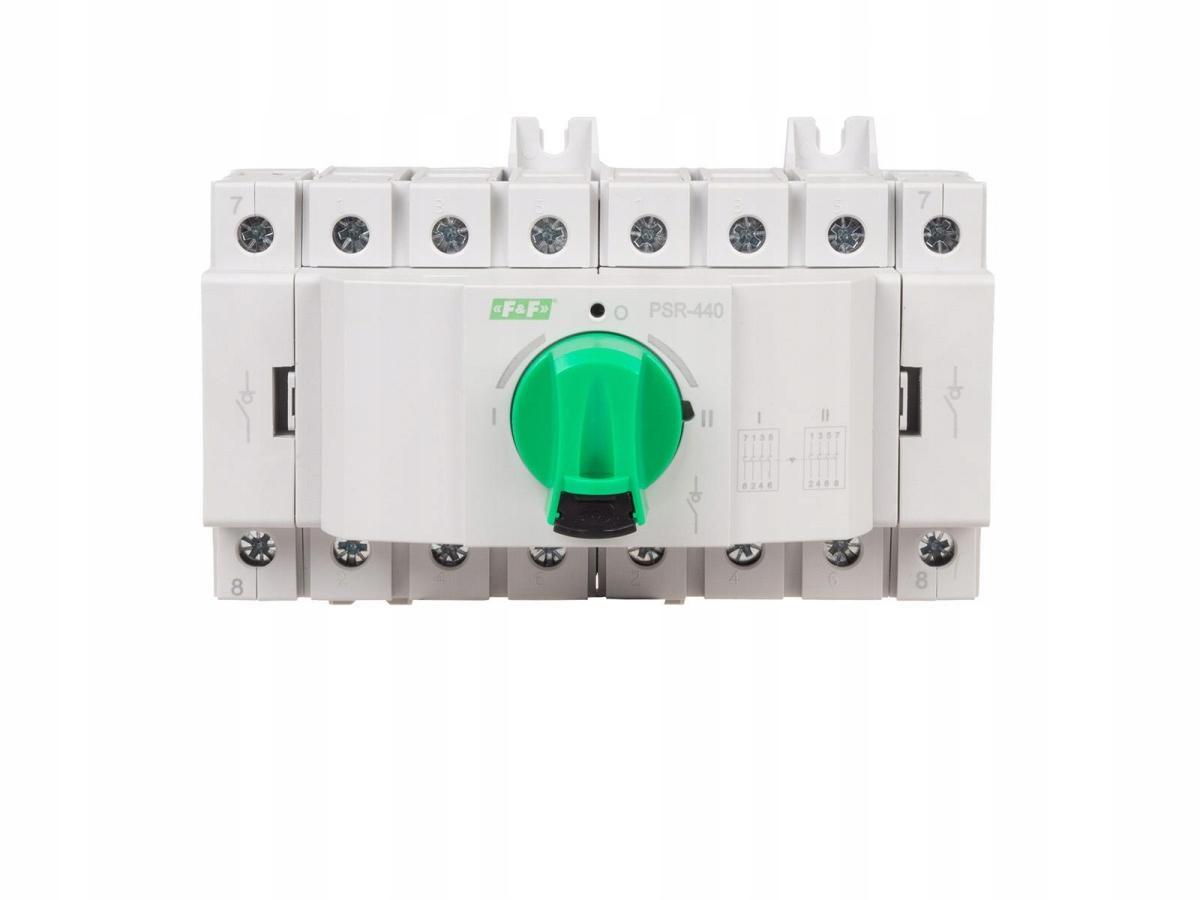

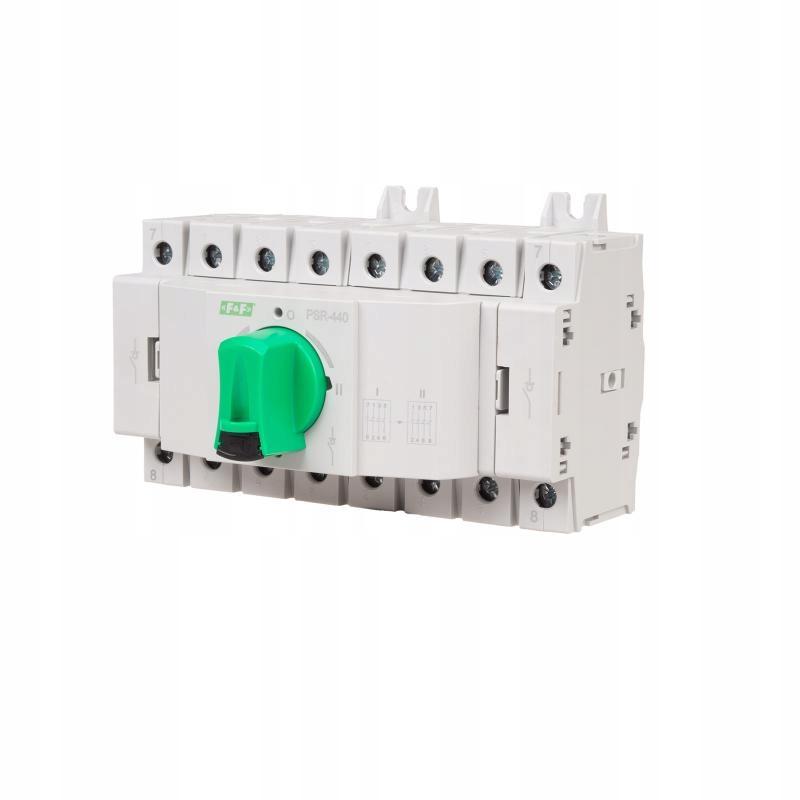

Przełącznik sieć agregat modułowy z przełącznikiem obrotowym PSR-440

Modułowe przełączniki instalacyjne sieć-agregat realizują program przełączeń 1-0-2, dzięki czemu możliwe jest np. podłączenie do wyjścia jednej z dwóch linii wejściowych, lub całkowite rozłączenie obwodów. Styki przełącznika pełnią funkcję rozłącznika, możliwe jest więc dokonywanie przełączeń do znamionowego prądu obciążenia.

DANE TECHNICZNE

• Funkcja: rozłącznik, przełącznik kierunku
• Napęd: ręczny, obrotowy
• Napięcie łączeniowe znamionowe Ue (AC): 415 V
• Prąd znamionowy [AC-21B/AC-22A]: 40 A
• Napięcie izolacji Ui: 800 V
• Napięcie udarowe Uimp: 8 kV
• Liczba biegunów: 4P
• Program przełączeń: 1-0-2
• Wytrzymałość mechaniczna: 10000 cykli
• Częstotliwość znamionowa: 50÷60 Hz
• Obciążalność prądowa AC21 (kategoria A i B): 40 A
• Obciążalność prądowa AC22 (kategoria B): 40 A
• Obciążalność prądowa AC23 (kategoria B): 40 A
• Moc łączeniowa: 26 kW
• Straty mocy (dla prądu znamionowego) na jeden biegun: 0.9 W
• Straty mocy (dla prądu znamionowego) całkowite: 3.6 W
• Przyłącze: zaciski śrubowe
• Średnica przewodu (minimalna): 2.5 mm²
• Średnica przewodu (maksymalna): 35 mm²
• Temperatura pracy: -20÷50°C
• Wymiary: 8 modułów (szerokość: 135 mm, wysokość: 94 mm, głębokość: 104 mm)
• Montaż: Szyna DIN lub płyta montażowa
• Stopień ochrony: IP20
