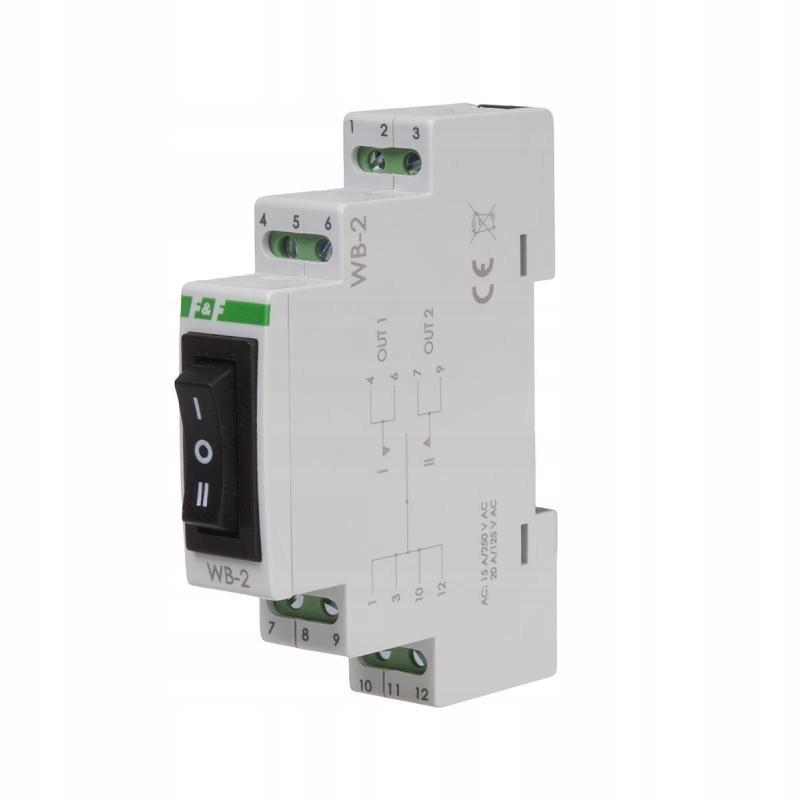

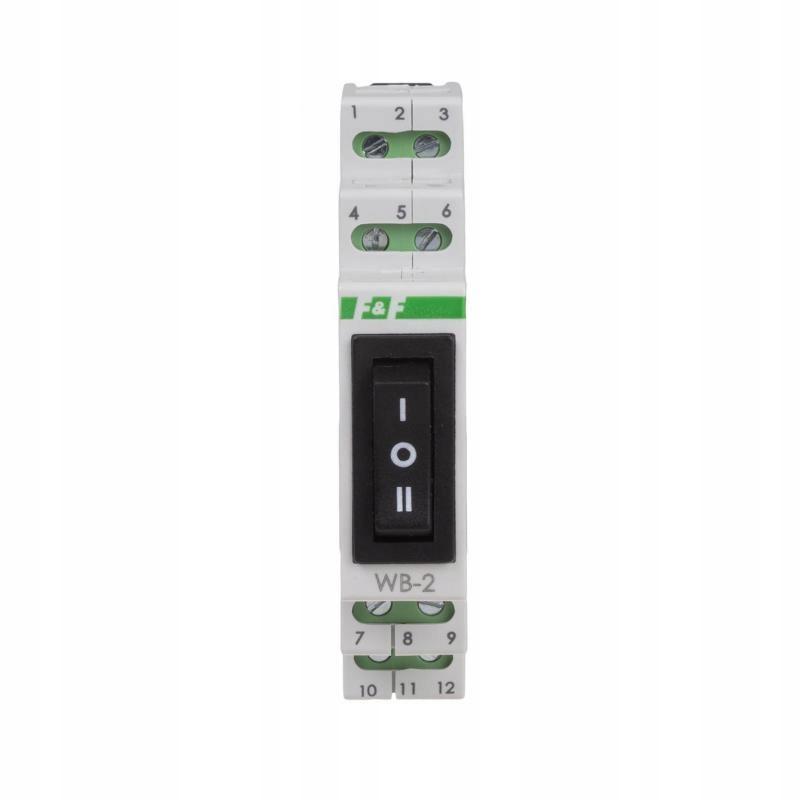

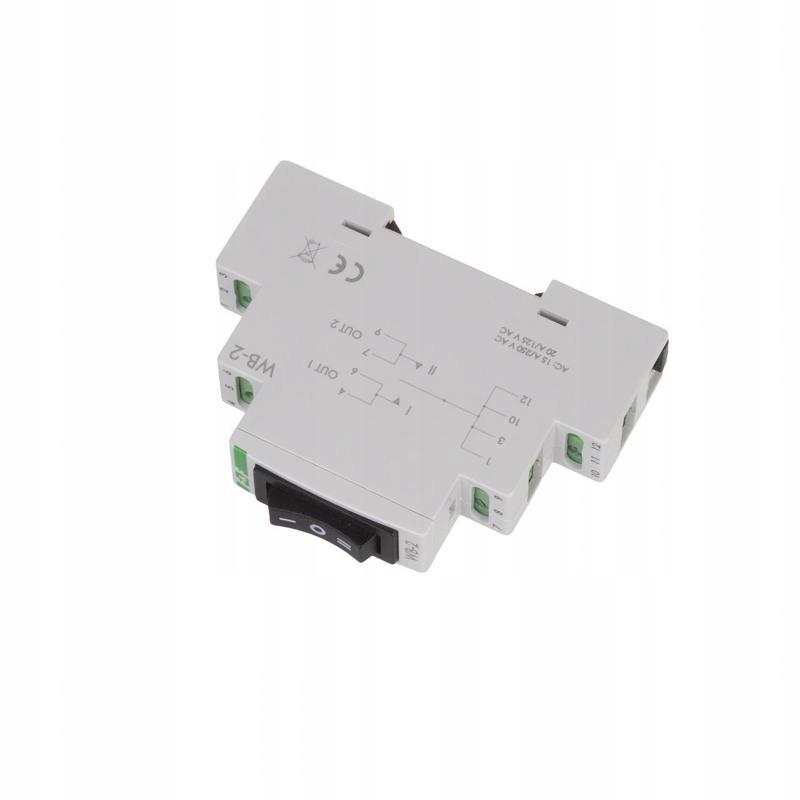

PRZEŁĄCZNIK TRÓJPOZYCYJNY Z LAMPKĄ

• KOD TOWARU: F&F-WB-2

PRZEZNACZENIE

• Przełącznik trójpozycyjny WB-2 służy do sterowania urządzeniami z poziomu tablicy rozdzielczej. Umożliwia wysterowanie naprzemiennie jednego z dwóch wyjść.

DANE TECHNICZNE

• Maksymalny prąd obciążenia: 16 A 250 V AC
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

MONTAŻ

1. Odłączyć zasilanie.

2. Automat zamontować na szynie w skrzynce rozdzielczej.

3. Podłączyć urządzenie zgodnie ze schematem w instrukcji.

4. Sprawdzić poprawność podłączenia.

5. Włączyć zasilanie.

6. Sprawdzić poprawność działania układu.

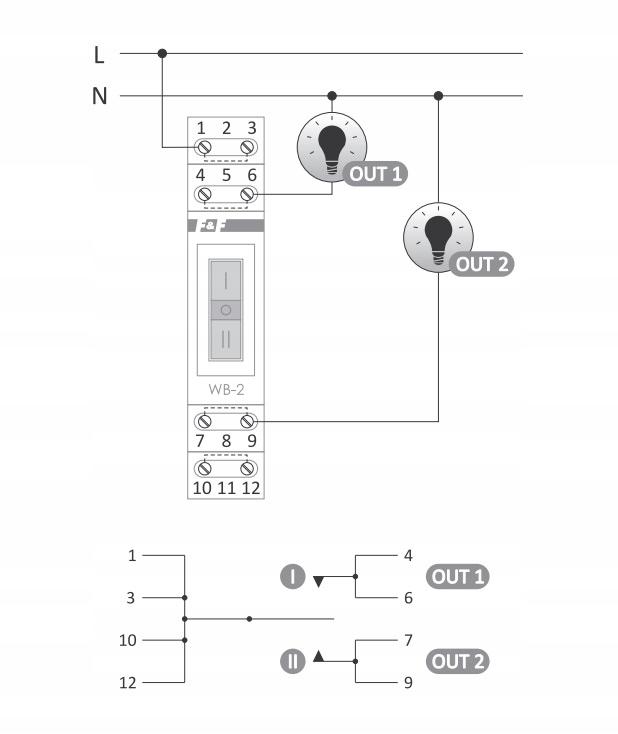

SCHEMAT PODŁĄCZENIA

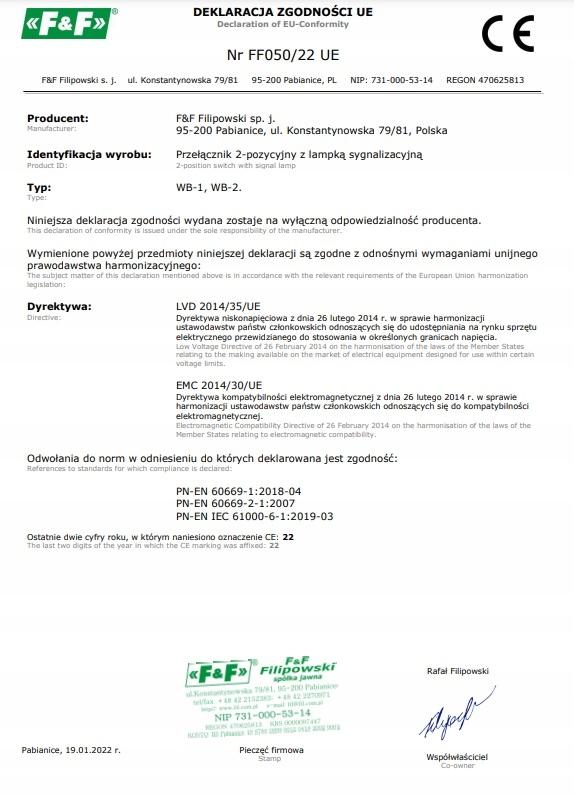

DEKLARACJA ZGODNOŚCI UE
