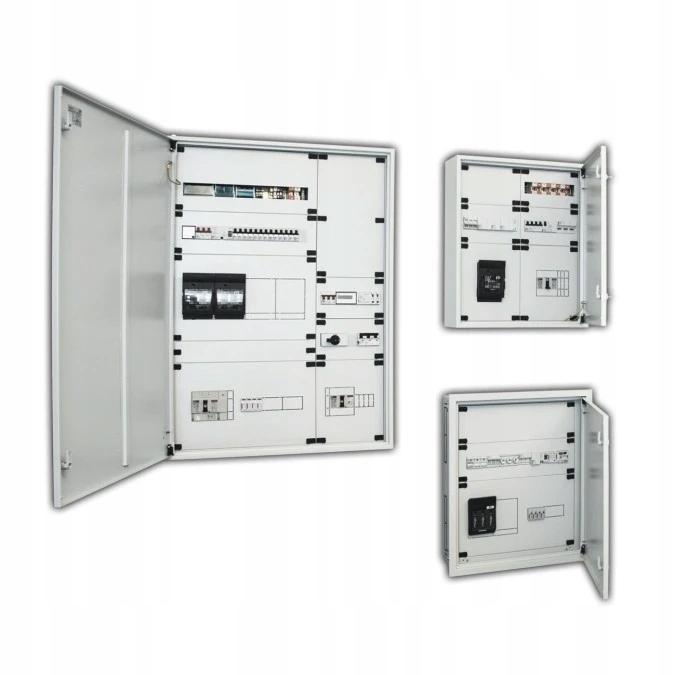

Obudowa pusta 7x36 natynkowa IP41 szara 800x1100x160mm ETIBOX 4XN160 3-7 001101409

⭐️JAKOŚĆ ZAPEWNIA ETI POLAM⭐️

Marka: ETI Polam

Numer artykułu: 001101409

Kategoria: Rozdzielnice modułowe

Niezawodne i sprawdzone obudowy natynkowe 4XN160 Systemowe obudowy natynkowe 4XN160 z serii SOLID GSX dostępne w dwóch standardowych szerokościach (550 mm, 800 mm) i głębokości 160 mm. Obudowy posiadają możliwość wyposażenia w płyty montażowe, wkłady montażowe z aparaturą. Obudowy można przymocować do ściany wykorzystując dedykowane otwory w tylnej części obudowy lub przeznaczone do tego celu uchwyty UCH-2 (001101715).

Obudowy występują w wersji natynkowej 4XN160 o stopniu ochrony IP41 (IP42, IP44) i głębokości 160 mm oraz podtynkowej 4XP160 o stopniu ochrony IP42 (IP44) i głębokości kasety 160 mm. Parametry techniczne Numer katalogowy: Indywidualny numer indentyfikacyjny nadany przez producenta. 001101409 Symbol artykułu: Typ produktu określony przez producenta.

4XN160 3-7 Klasa ochronności: I klasa ochronności ⏚ - Wszystkie elektrycznie przewodzące części obudowy są połączone z systemem ochronnm stałej instalacji uziemienia. I Stopień ochrony IP: Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i∕lub przed wnikaniem wody określony zgodnie z normą EN 60529. Standardowo, bez dodatkowego uszczelnienia, obudowy 4XN160 posiadają stopień ochrony IP41.

Uszczelnienie ściany tylnej i drzwi obudów natynkowych odbywa się poprzez przyklejenie uszczelki SEAL-G9 (001101608). Obudowy natynkowe 4XN160: - bez uszczelek IP41 - z uszczelką ściany tylnej IP42 - z uszczelką ściany tylnej i drzwi IP44 IP41∕IP42∕IP44 Odporność mechaniczna IK: Stopień ochrony przed uderzeniami mechanicznymi. IK10 Ilość modułów (w sumie∕w rzędzie): 252∕36 Sposób montażu: natynkowa Wysokość obudowy [mm]: Wysokość zewnętrzna obudowy podana w milimetrach.

1100 Szerokość obudowy [mm]: Szerokość zewnętrzna obudowy podana w milimetrach. 800 Głębokość obudowy [mm]: Głębokość zewnętrzna obudowy podana w milimetrach. 160 Zakres temperatur pracy [°C]: -5 do 40

➡️ Zastosowanie

Obudowy w wykonaniu standardowym przeznaczone są do stosowaniu wewnątrz pomieszczeń. Obudowy wnętrzowe Kolor: RAL 7035 Zgodność z dyrektywą: Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych. RoHs Produkt systemowy: Obudowy 4XN160 można wyposażyć w elementy systemu SOLID GSX takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.

Zalety produktu Standardowo, bez dodatkowego uszczelnienia, obudowy 4XN160 posiadają stopień ochrony IP41. Uszczelnienie ściany tylnej i drzwi obudów natynkowych odbywa się poprzez przyklejenie uszczelki SEAL-G9 (001101608). Obudowy natynkowe 4XN160: - bez uszczelek IP41 - z uszczelką ściany tylnej IP42 - z uszczelką ściany tylnej i drzwi IP44. Drzwi obudowy wyposażone są w standardzie w dwa zamki patentowe (LK-1333-M22 RAL7035) o kodzie klucza 1333 w kolorze jasnoszarym (RAL 7035).

W ofercie dostępne również zamki z wkładką dwupiórkową (3 i 5 mm), kwadratową oraz trójkątną. W obudowie od góry standardowo zainstalowane są przepusty kablowe membranowe EH-TKC-36 (001101711), natomiast od dołu w otworach zainstalowane są zaślepki plastikowe. Ściana tylna wykonana z blachy stalowej ocynkowanej, mocowana przy pomocy blachowkrętów. Odkręcenie tylnej ściany umożliwia oprzewodowanie aparatów z już włożonym wkładem do obudowy.

Zastosowanie specjalnych zawiasów umożliwia montaż drzwi bez użycia narzędzi. Drzwi można przekładać lewo∕prawo. Obudowy metalowe 4XN160∕4XP160 zapewniają ciągłość połączeń elektrycznych obwodu ochronnego poprzez przewodzące części konstrukcyjne obudowy. Dodatkowo w ramce wewnętrznej obudowy umieszczono przygrzane nakrętki M6 (8 szt.), które służą jednocześnie do mocowania wspornika pionowego (WP-A∕WP-U) oraz do przyłączenia przewodu ochronnego.

Montaż na uchwytach UCH-2 (001101715) ułatwia zawieszenie obudowy. W ofercie znajdują się osłony pełne, osłony uniwersalne z wypełnieniem z tworzywa, osłony z wycięciem pod aparaturę modułową 45 mm, oraz osłony dedykowane pod aparaturę produkcji ETI.

Do osłon pod aparaturę produkcji ETI przewidziano dedykowane płyty montażowe. Obudowy dostępne zarówno w wersji natynkowej (4XN160 x-x) jak i podtynkowej (4XP160 x-x). Zobacz możliwości systemu SOLID GSX Jak wygląda montaż obudowy systemu SOLID GSX? Poznaj możliwości konfiguracji obudowy 4XN160 2-3 z wkładem montażowym.

Rysunek wymiarowy Typoszereg i sposób oznaczania obudów 4XN160∕4XP160 SOLID GSX - różne obudowy, wspólne akcesoria ETIsON Curves Fukcjonalności programu: generowanie i wykreślanie charakterystyk t∕I urządzeń zabezpieczających regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń analizowanie selektywności między urządzeniami zabezpieczającymi symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji sporządzanie raportów do dokumentacji projektowej Sprawdź jakie to proste!

➡️ Specyfikacja techniczna

✅ Kolor: Szary

✅ Szerokość [mm]: 800

✅ Wysokość [mm]: 1100

✅ Głębokość [mm]: 160

✅ Numer RAL: 7035

✅ Z płytą montażową: Nie

✅ Liczba rzędów: 7

✅ Szyna DIN: Nie

✅ Rodzaj pokrywy: Zamknięte

✅ Materiał obudowy: Stal

✅ Szerokość wyrażona liczbą modułów: 36

✅ Stopień ochrony (IP): IP41

✅ Rodzaj drzwi: Nieprzezroczyste
