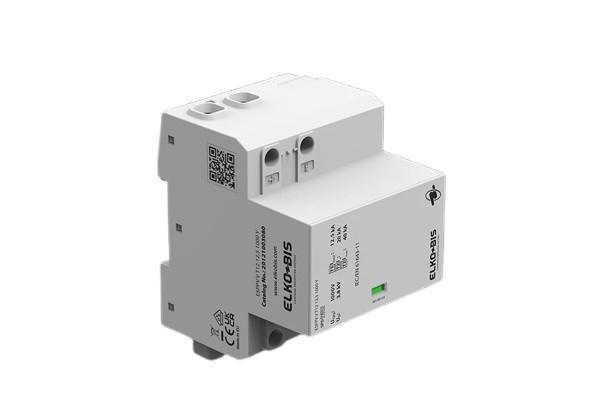

ELKOBIS 20121003080 Ogranicznik przepięć ESPPV V T12 12,5/1000 Y

• Producent: ELKO-BIS
• Kod producenta: 20121003080
• Kod EAN: 5907676769567
• Napięcie pracy ciągłej +/-, +/PE, -/PE: 1 050 V DC
• Całkowity piorunowy prąd wyładowczy (10/350 µs): 12,5 kA
• Całkowity znamionowy prąd wyładowczy (8/20 µs): 80 kA
• Maksymalny prąd wyładowczy (8/20 µs): 40 kA
• Znamionowy prąd wyładowczy (8/20 µs): 20 kA
• Poziom ochrony napięciowej: +/- 3,8 kV
• Poziom ochrony napięciowej: +/PE, -/PE 3,8 kV
• Wytrzymałość zwarciowa: 20 kA DC
• Czas odpowiedzi: 25 ns
• Prąd upływu +/PE, −/PE: 10 µA DC
• Prąd upływu +/PE, −/PE: 500 µA AC
• Przyłączalność przewodów - drut (min./maks.): 4 mm² / 35 mm²
• Przyłączalność przewodów - linka (min./maks.): 4 mm² / 25 mm²
• Wskaźnik optyczny uszkodzenia: czerwone pole w okienku
• Stopień ochrony: IP 20
• Temperatura pracy i magazynowania: -40°C ... +80°C
• Dopuszczalna wilgotność otoczenia pracy: 5 - 95 %
• Montaż: Wewnętrzny, szyna TH 35
• Zgodność z normami: EN 61643-31, IEC 61643-31

Charakterystyka aparatu:

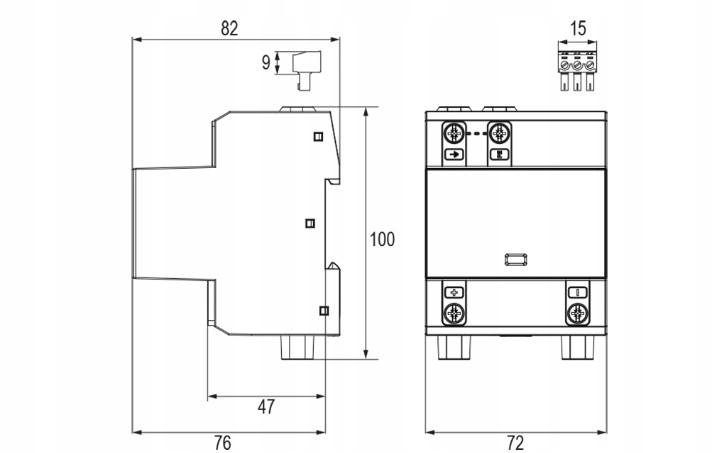

• Wysokowydajna seria ograniczników przepięć wykonana w układzie po szerokości modułowej równej cztery moduły (72mm)
• Zapewniona ochrona przed przepięciami będącymi skutkami bezpośrednich i pośrednich uderzeń pioruna w przypadku gdy obiekt budowlany posiada LPS, a odstępy separujące paneli PV nie zostały zachowane
• Napięcie pracy ciągłej dla napięcia obwodu PV: Ucpv ≥ 1,2 × Uoc STC (Open Circuit voltage under Standard Test Conditions)
• Wskaźnik optyczny informujący o stanie aparatu: zielony - sprawny, czerwony - należy wymienić aparat
• Możliwość instalowania aparatu w dwóch pozycjach na szynie TH 35
• Wykonanie aparatów jako monobloki - brak modułów wymiennych, zwiększona wytrzymałość mechaniczna
