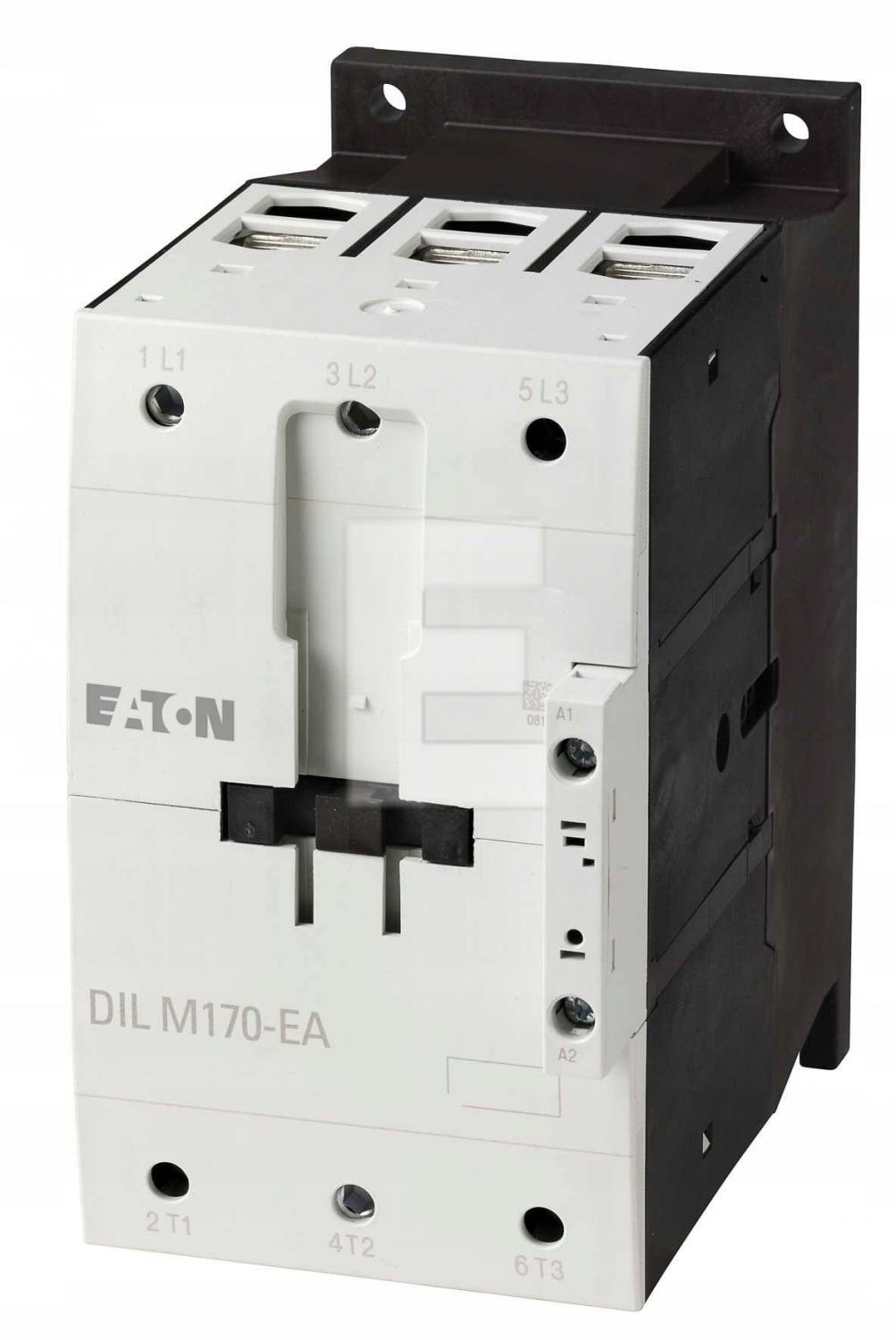

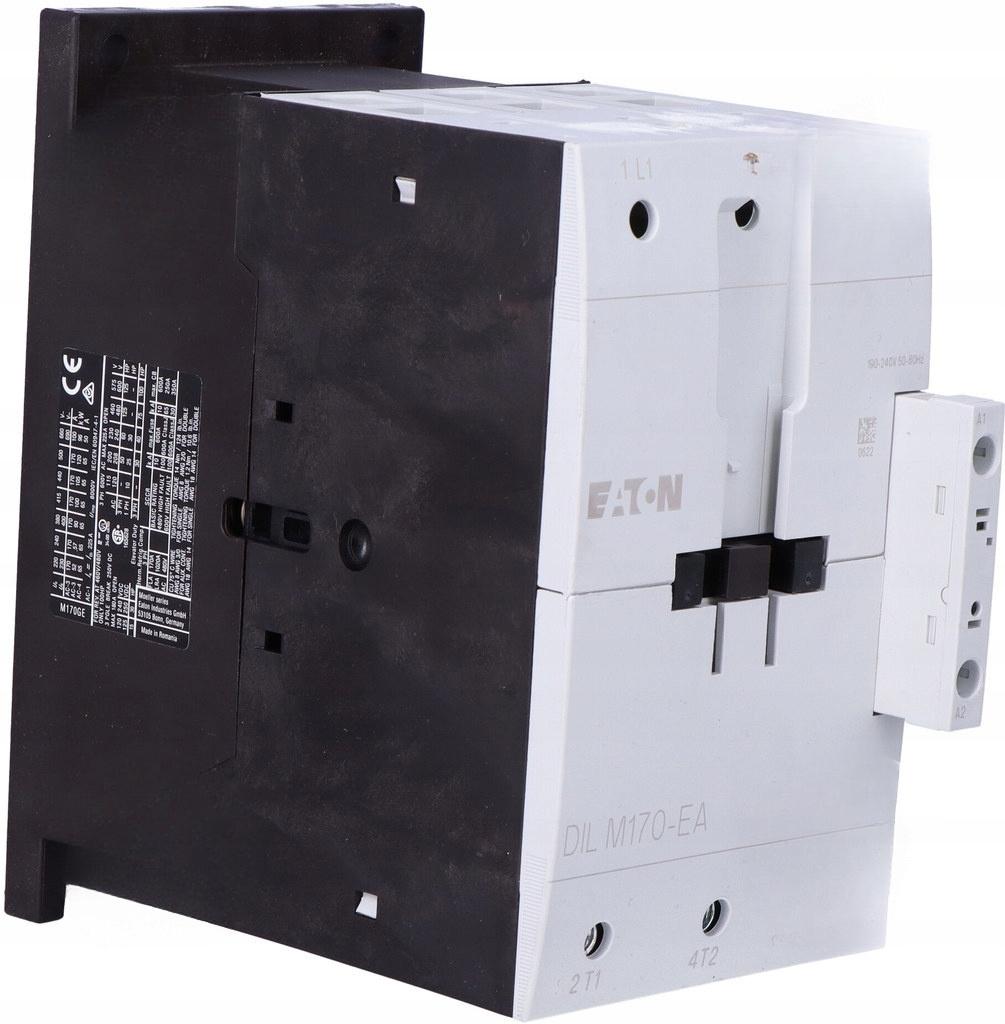

Stycznik 90kW/400V, sterowanie 230VAC DILM170-EA(RAC240)

Producent: Eaton

Stycznik o numerze katalogowym 189929 od firmy EATON ELECTRIC SP.Z O.O. to urządzenie umożliwiające sterowanie silnikami o mocy do 90 kW i napięciu znamionowym 400V. Posiada trzy styki główne zwiernych oraz brak styków pomocniczych rozwiernych i zwiernych. Stycznik jest przeznaczony do pracy w systemie AC, a jego podłączenie odbywa się za pomocą połączenia śrubowego. Nie posiada wersji modułowej.Znamionowa moc pracy dla AC-3 wynosi 90 kW, natomiast znamionowy prąd pracy Ie dla AC-1 przy napięciu 400 V to wartość równa 225 A, a dla AC-3 -170 A przy tym samym napięciu.Urządzenie działa na napięcie sterowania Us wynoszące między190...240 V (AC) zarówno dla częstotliwości sieci równej50 Hz jak i60 Hz.W przypadku DC nie przekracza ono jednak wartości0 ...0 V.Wszystkie te cechy sprawiają, że stycznik ten może być wykorzystywany w różnych aplikacjach wymagających precyzyjnego sterowania dużymi silnikami elektrycznymi pracującymi na wysokim napieciu.

• Liczba styków głównych rozwiernych 0
• Liczba styków głównych zwiernych 3
• Liczba styków pomocniczych rozwiernych 0
• Liczba styków pomocniczych zwiernych 0
• Rodzaj napięcia sterowania AC
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Wersja modułowa nie
• Znamionowa moc pracy dla AC-3, 400 V 90 kW
• Znamionowa moc pracy dla AC-4, 400 V 33 kW
• Znamionowa moc pracy NEMA 93 kW
• Znamionowe napięcie sterowania Us dla AC 50 Hz 190 ... 240 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz 190 ... 240 V
• Znamionowe napięcie sterowania Us dla DC 0 ... 0 V
• Znamionowy prąd pracy dla AC-4, 400 V 65 A
• Znamionowy prąd pracy Ie dla AC-1, 400 V 225 A
• Znamionowy prąd pracy Ie dla AC-3, 400 V 170 A
