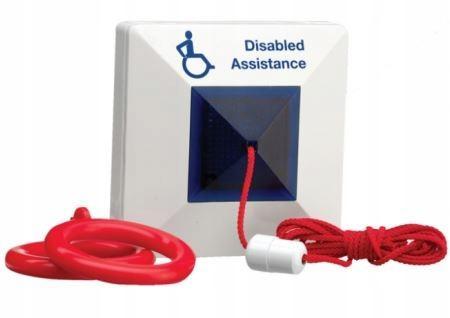

Cięgno ręcznego wyzwalania CFEAPULL

• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 1485272
• EAN: 5018987021470

Cięgno ręcznego wyzwalania - nadaje się do zastosowań, gdzie wymagane jest więcej jak jedno cięgno,

stanowi część systemu wzywania pomocy do toalet CFEAUPULLKIT.

Główne cechy:

• Zgodność z przepisami i zaleceniami
• Podwójna pętla cięgna
• Naklejki o wysokim kontraście
• Niebieski wskaźnik
• Szybka i prosta instalacja, o minimalnych wymaganiach co do oprzewodowania
• Nadruki o wysokim kontraście w celu zwiększenia widoczności
• Oznakowanie brajlowskie, w celu ułatwienia obsługi przycisku anulowania osobom niedowidzącym
• Możliwość dodania dodatkowego przycisku dla zapewnienia większej elastyczności systemu

Dane techniczne:

• Napięcie robocze 12V dc (nominalne)
• Konstrukcja PC
• Wymiary (mm) H 87 x W 87 x D 30.5 (+sznurek)

Okablowanie niskiego napięcia (ELV)

Zawsze oddzielaj przewody niskiego napięcia od przewodów sieciowych.System wymaga co najmniej 2-żyłowego kabla 0,4 mm2. Należy wziać pod uwagę, że kolejność okablowania różnych elementów systemu można zmienić, aby dopasować ją do konkretnego zastosowania i / lub w celu zredukować ilość potrzebnego przewodu. Wszystkie urządzenia do montażu naściennego należy zamontować za pomocą puszki o wymaganej głębokości.

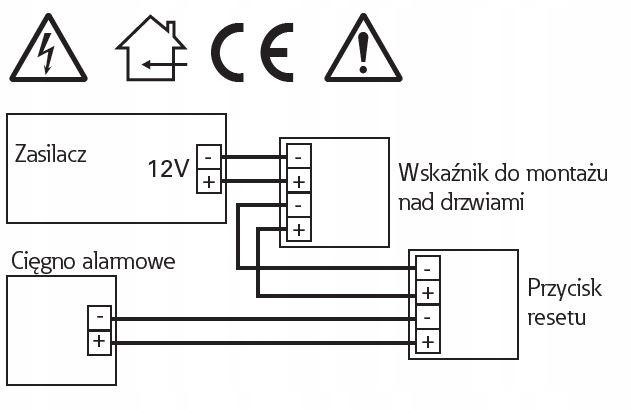

Przewodnik okablowania przy użyciu kabla 2-żyłowego

Wyjście                             Wejście

(Wyjście) PSU 12V zasilacz (Wejście) Wskaźnik drzwiowy

(Wyjście)Wskaźnik drzwiowy (Wejście) Przycisk resetu

(Wyjście)Przycisk resetu (Wejście) Cięgno alarmowe

Prosty system dwuprzewodowy został specjalnie zaprojektowany, aby sprostać potrzebom osób z niepełnosprawnością i spełnienia wszystkich odpowiednich wymagań legislacyjnych.

Zestaw CFEAPULLKIT jest wystarczający dla 1 toalety, w przypadku większej liczby toalet np. z recepcji) wszystkich toalet dla osób z niepełnosprawnością. Odpowiedzią na to jest system przyzywowy do toalet, CFELAPULLKIT jest tu elementem składowym.

PRZYKŁAD:

Asortyment potrzebny do zbudowania systemu przyzywowego obsługującego 4 toalety:

Co potrzeba?

• 1x zestaw CFEAPULLKIT(1 cięgno, 1 zasilacz, 1 sygnalizator dźwiękowy, 1 przycisk anulowania alarmu)
• 1x rozdzielacz na 4 linie CFEASL4
• 3 x cięgno ręcznego wyzwalania CFEAPULL
• 3 x wskaźnik do montażu nad drzwiami CFEAODI
• 3 x przycisk resetu (anulowania alarmu) CFEARSP

Dodatkowo:

• 2-żyłowy przewód min 0,4mm2;
• Zabezpieczenie zasilacza np. wyłącznik instalacyjny min 3A;
• 1 typ puszki dla montażu naściennego zasilacza i rozdzielacza, oba urządzenia mają te same wymiary HxDxG= 86x146x39 (mm) np. VIMAR typ 71305.
