• Ogranicznik przepięć zgodnie z EN 61643-11 / ... IEC 61643-11: typ 1 + typ 2 + typ 3 / klasa I + klasa II + klasa III
• Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m): typ 1 + typ 2 + typ 3
• Napięcie znamionowe AC (UN ): 230 / 400 V (50 / 60 Hz)
• Największe napięcie trwałej pracy AC (UC ): 255 V (50 / 60 Hz)
• Piorunowy prąd udarowy(10/350 µs) [L1+L2+L3-PEN] (Itotal ): 75 kA
• Piorunowy prąd udarowy (10/350 µs) [L-PEN] (Iimp ): 25 kA
• Energia właściwa [L-PEN] (W/R): 156,25 kJ/Ω
• Znamionowy prąd wyładowczy (8/20 µs) [L-PEN] (In ): 25 kA
• Napięciowy poziom ochrony (UP ): ≤ 1,5 kV
• Napięcie jałowe generatora hybrydowego (UOC ): 6 kV
• Zdolność gaszenia prądu następczego AC (Ifi ): 50 kArms
• Ograniczanie prądu następczego / selektywność: Bezpiecznik 35 A gG nie zadziała do 50 kArms (spodziewanego)
• Wytrzymałość zwarciowa [L-N]/[N-PE] (ISCCR ): 50 kArms
• Czas zadziałania (tA ): ≤ 100 ns
• Maksymalny bezpiecznik (L) do IK = 50 kArms: 250 A gG
• Przepięcia dorywcze (TOV) (UT) – cecha: 440 V / 120 min – wytrzymały
• Energia przenoszona przy S20K275 (Iimp = 2,5 ... 25 kA): < 1 J
• Zakres temperatury pracy [równległe] / [szeregowe] (TU ): -40°C ... +80°C / -40°C ... +60°C
• Wskaźnik działania / uszkodzenia: zielony / czerwony
• Liczba portów: 1
• Przekrój przewodów (L1, L2, L3, PEN, 9) (min.): 6 mm2 drut / linka
• Przekrój przewodów (L1, L2, L3, PEN, 9) (maks.): 35 mm2 wielodrutowo / 25 mm2 linka
• Montaż: na szynie 35 mm zgodnie z EN 60715
• Miejsce montażu: wewnątrz pomieszczeń
• Stopień ochrony: IP 20

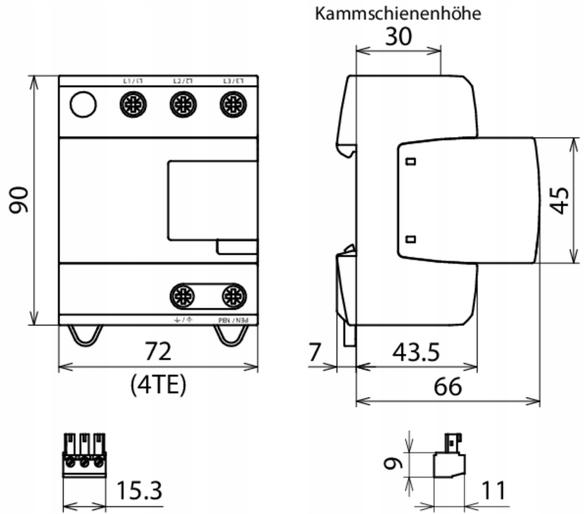

• Szerokość montażowa: 4 moduł(y), DIN 43880
• Certyfikaty: VDE, KEMA, UL
• Rodzaj zestyku zdalnej sygnalizacji (FM): bezpotencjałowy zestyk przełączny
• Parametry obwodu sygnalizacji AC: 250 V / 0,5 A
• Parametry obwodu sygnalizacji DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
• Przekrój przewodów zdalnej sygnalizacji (FM): maks. 1,5 mm2 drut / linka
• Rozszerzone dane techniczne: Do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kArms
• – Maksymalny przewidywany prąd zwarciowy: 100 kArms (220 kApeak)
• - Ograniczanie / gaszenie prądów następczych w sieci: do 100 kArms (220 kApeak)
• – Maksymalny bezpiecznik (L) do IK = 100 kArms: 250 A gG

Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz

• – Napięcie probiercze AC (UC ): 266 V
• – Napięcie znamionowe AC (UN ): 230 / 400 V
• – Częstotliwość znamionowa (fN ): 16,7 Hz
• – Maksymalny bezpiecznik: 160 A gG @ 16,7 Hz
