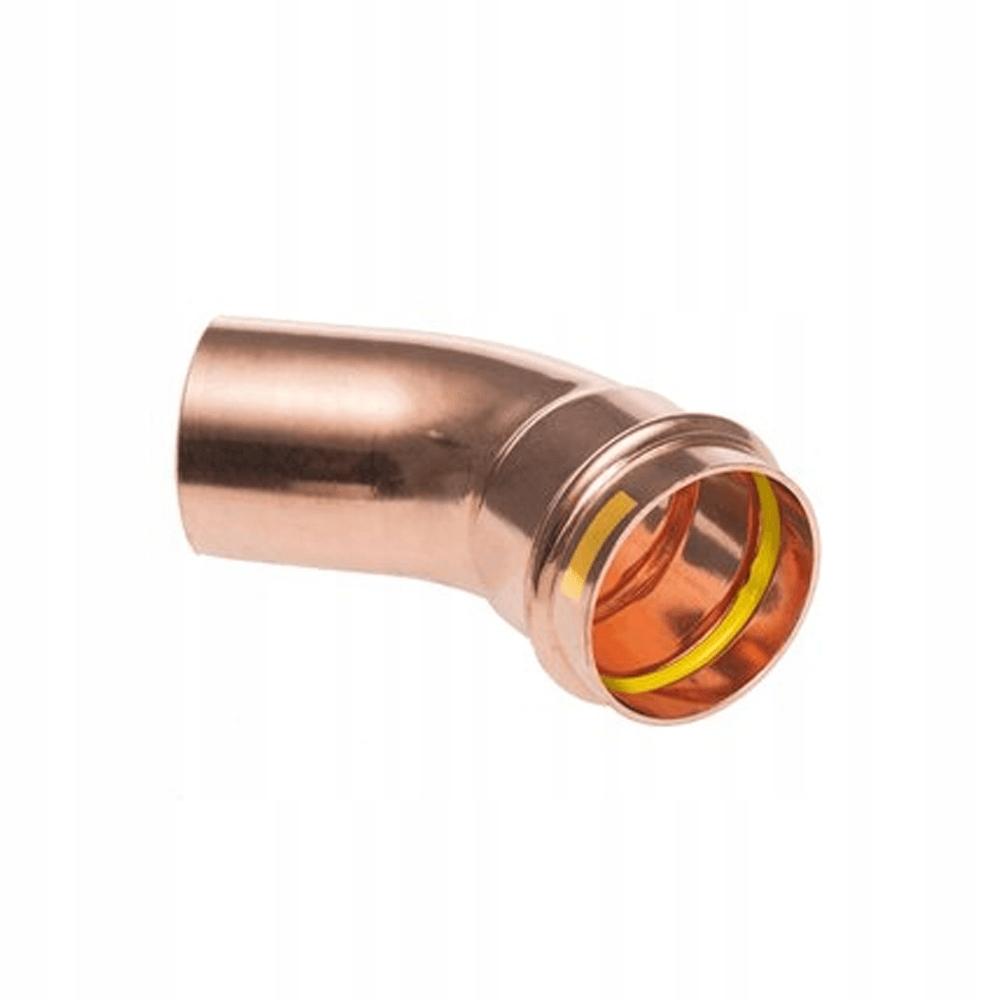

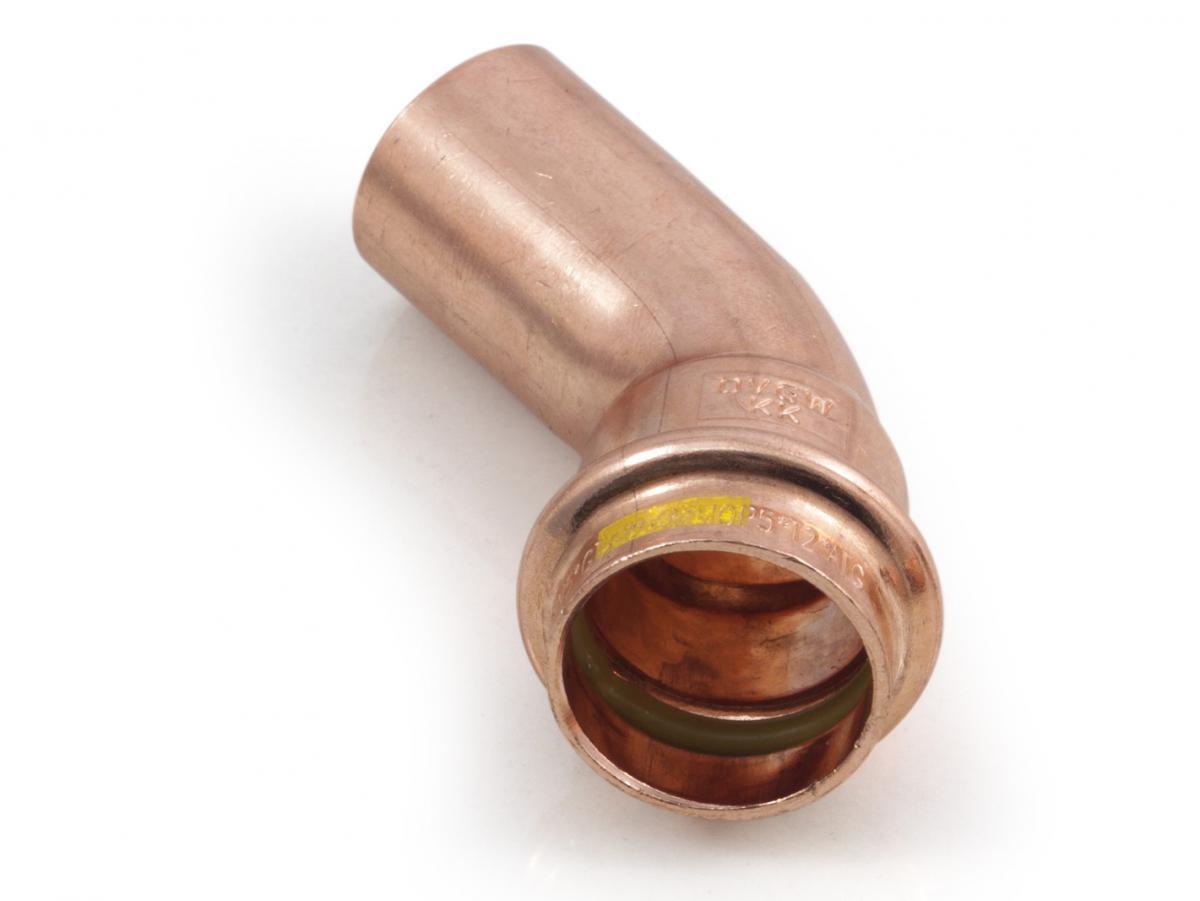

Gaz Łuk Jednokielichowy 45º 28mm

Dane techniczne:

• Wielkość [mm]: 28
• Kąt: 45º
• Seria: >B< Press Gas
• Maksymalna temperatura robocza: +70°C
• Maksymalne ciśnienie robocze: 0,5 MPa (5 bar)
• Norma: INiG-PIB-KOT-2022/0044

Łączniki miedziane >B< Press Gas są wykonane z miedzi o symbolu Cu-DHP.

Jako element uszczelniający (o-ring) stosowany jest żółty elastomer HNBR spełniający wymagania normy PN-EN 549 z systemem PI (Press Indicator – „niezaciśnięty nieszczelny”).

Wszystkie gwinty przyłączeniowe odpowiadają wymogom normy PN - EN 10226-1 (ISO 7-1), połączenie ze szczelnością uzyskiwaną na gwintach stożkowych zewnętrznych i walcowych wewnętrznych R/Rp.

Gwinty w połączeniach śrubunkowych odpowiadająwymogom normy PN - EN ISO 228-1, połączenie ze szczelnością nie uzyskiwaną na gwintach walcowych zewnętrznych i wewnętrznych G/G.

Do zaprasowania średnic 15 - 54 mm należy używać szczęk o profilu B ( Rems profil V ).

Łączniki >B< Press Gas posiadają aprobatę techniczną INiG AT 2016-03-06.

Materiały:

• MATERIAŁ: miedź Cu-DHP (CW024A)
